コイン電池(CR2032)でDFPlayerを動かす

コイン電池でDFPlayerwを動かす回路

今回は、コイン電池を電源にして、DFPlayerから音を出す方法について紹介します。

「収納スペースの狭いところにDFPlayerを組み込みたい」

「乾電池では動いたのにコイン電池に変えたら、音が鳴らなくなった」

という方、ぜひ参考にしてみてください。

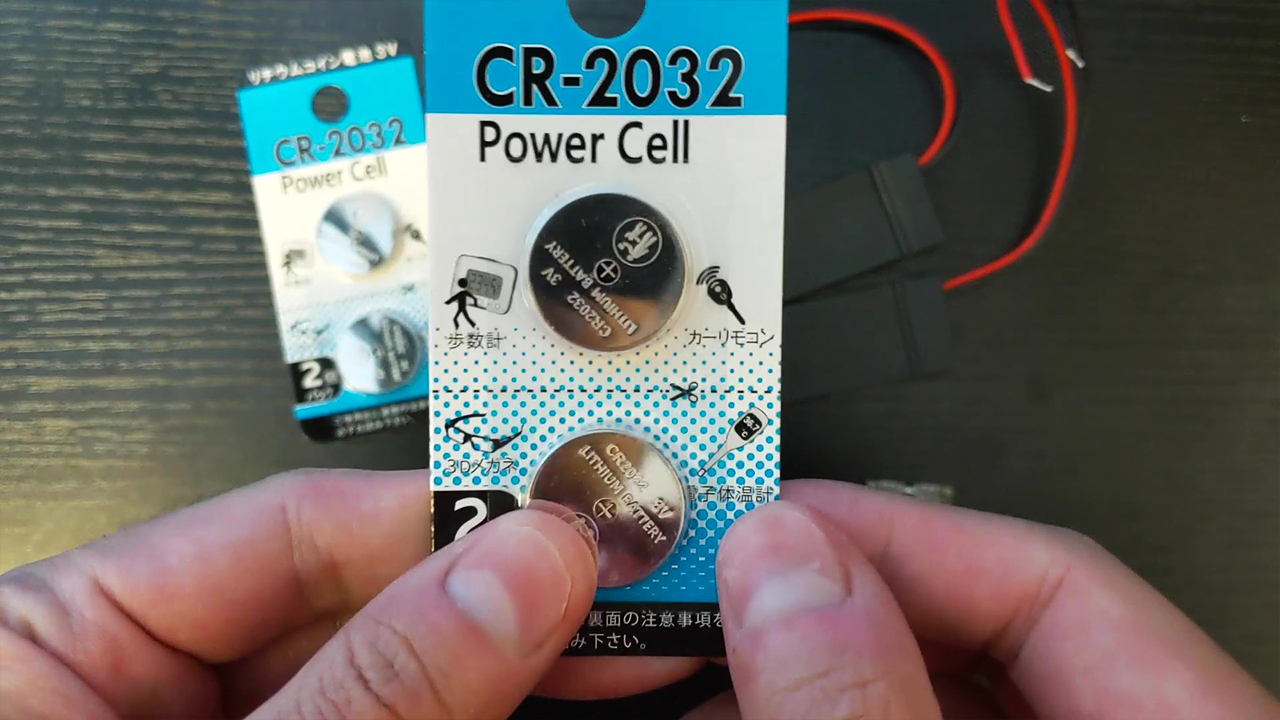

コイン電池(CR2032)

ちなみに「コイン電池」と「ボタン電池」、意識して使い分けていなかったのですが、調べてみると厳密には違うようです。

  • コイン電池 ・・・ CR(二酸化マンガンリチウム電池)、BR(フッ化黒鉛リチウム電池)
  • ボタン電池 ・・・ LR(アルカリ電池)、SR(酸化銀電池)、PR(空気亜鉛電池)

今回は「CR2032」を使用するので、この記事では「コイン電池」と表記します。

目次

配線図

コイン電池でDFPlayerを動かすための配線図

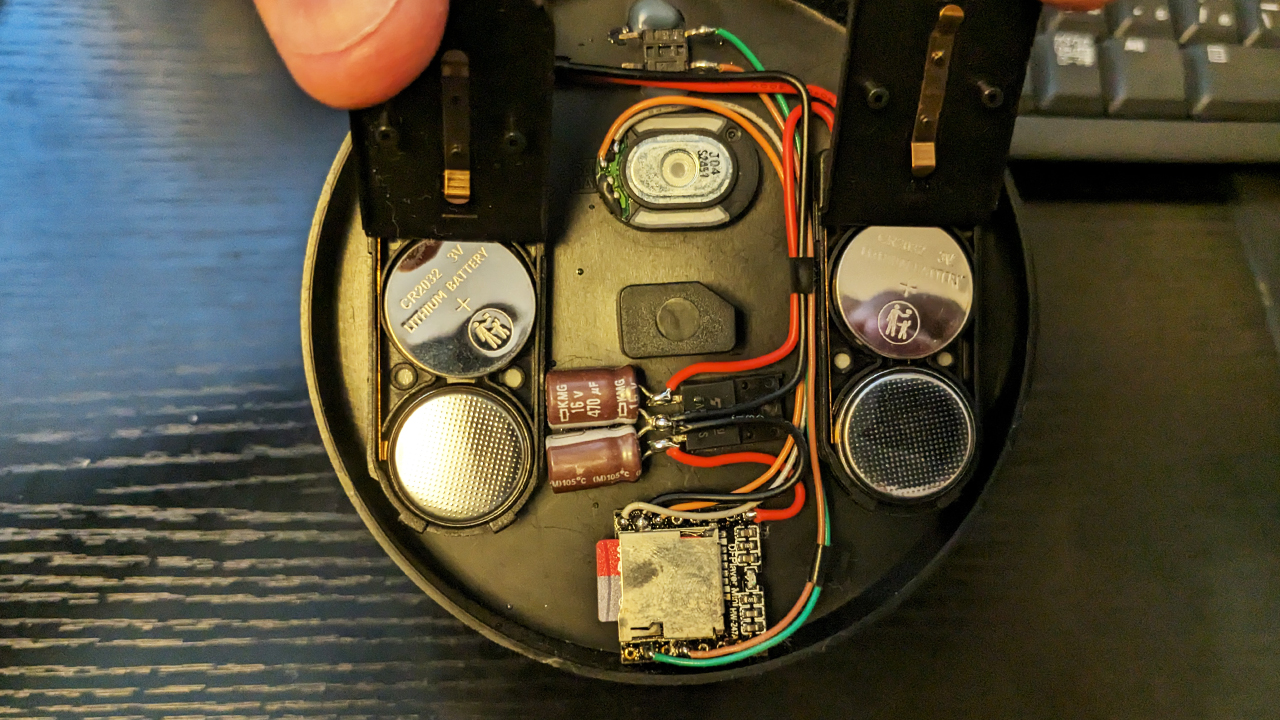

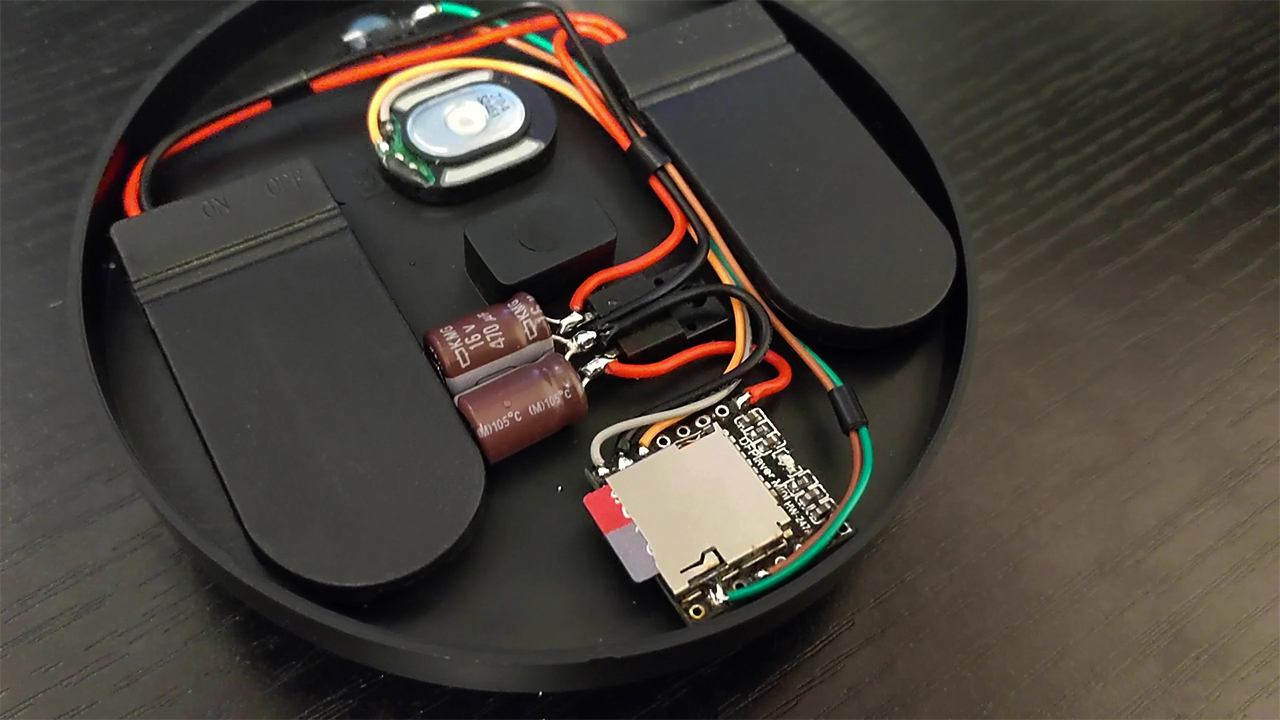

コイン電池でDFPlayerを動かすための配線をした写真

CR2032を4個並列に繋いでも同じようにDFPlayerを動かせるとは思いますが、今回は直列用のコイン電池ケースを使ってきっちり土台の中に収めたかったので、直列での回路を採用しました。

必要なもの

技術解説

DFPlayerの動作電圧は、3.3V~5V。

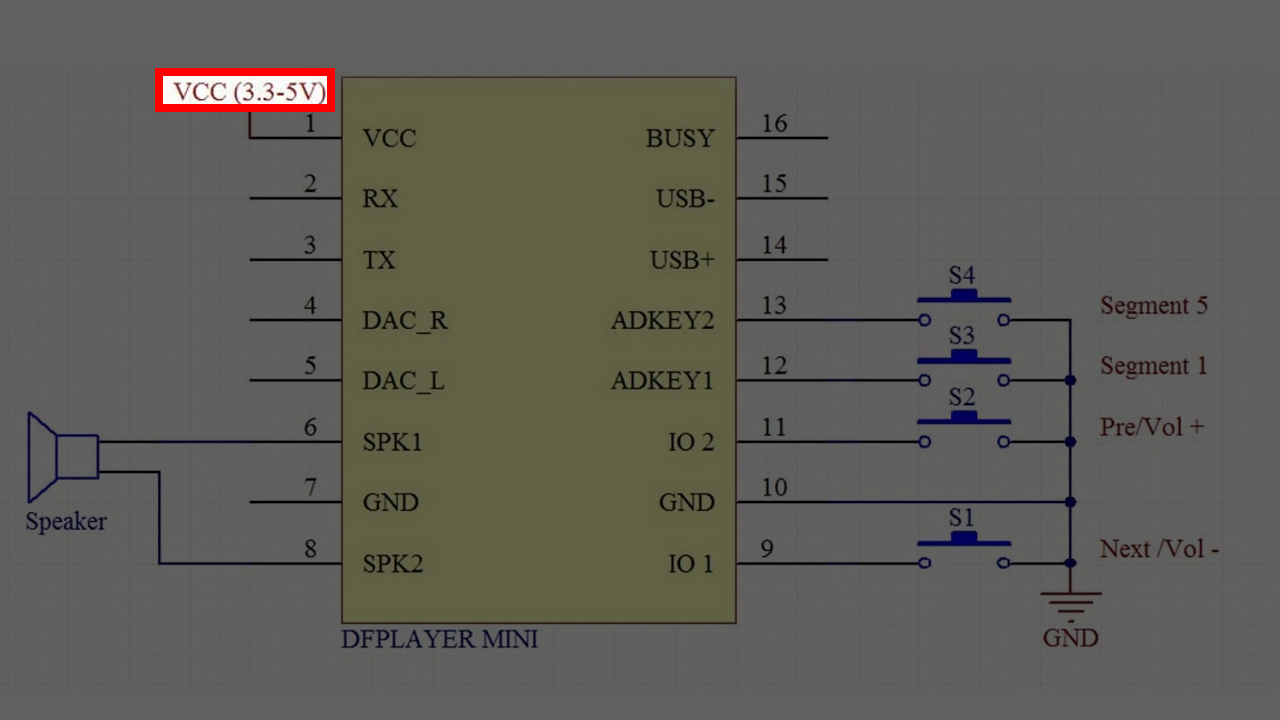

DFPlayerのピン配

今回使用するコイン電池『CR2032』の電圧は、3V。

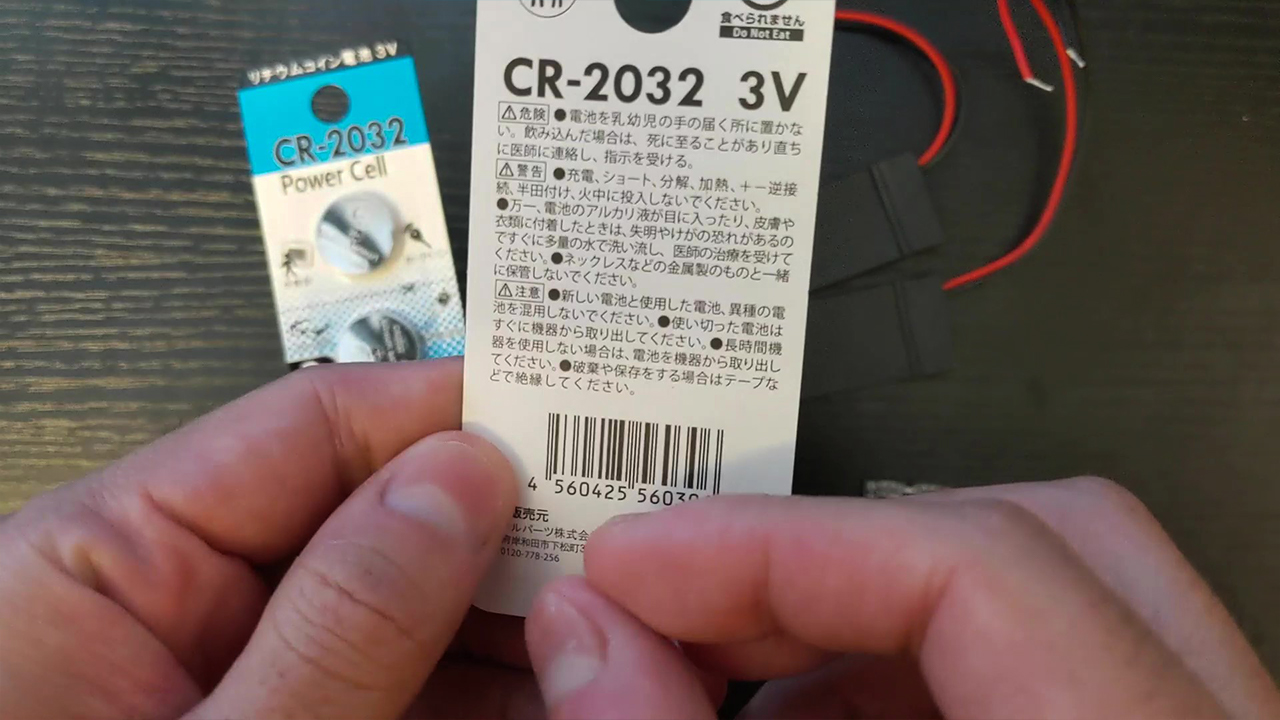

コイン電池『CR2032』のパッケージの裏側に書いてある電圧は3V

乾電池2個(1.5V×2)なら音は鳴りますが、同じ3Vでも『CR2032』一個ではDFPlayerを動かすことができません。

乾電池に比べて流せる電流が少ないからです。

DFPlayerを動かすには、待機中でも20mA。

音を鳴らすときには、100mA以上の電流を出力できるパワーが必要です(ファイルの音量や接続するスピーカーによって消費電流は変わってきます)

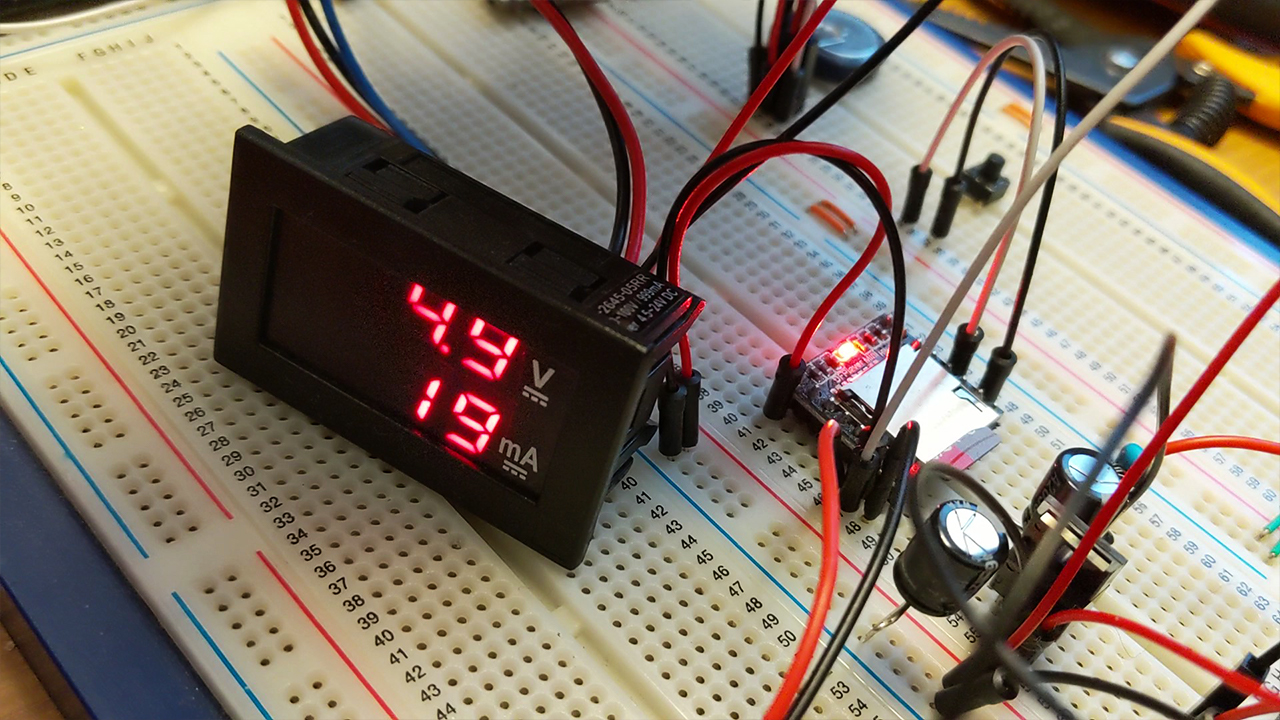

DFPlayerの消費電流を電圧・電流計で計測した結果「19mA」を示した

そこで、複数のCR2032を直列に接続することで、出力電流を大きくします。

今回は、CR2032を『4個』使いました。

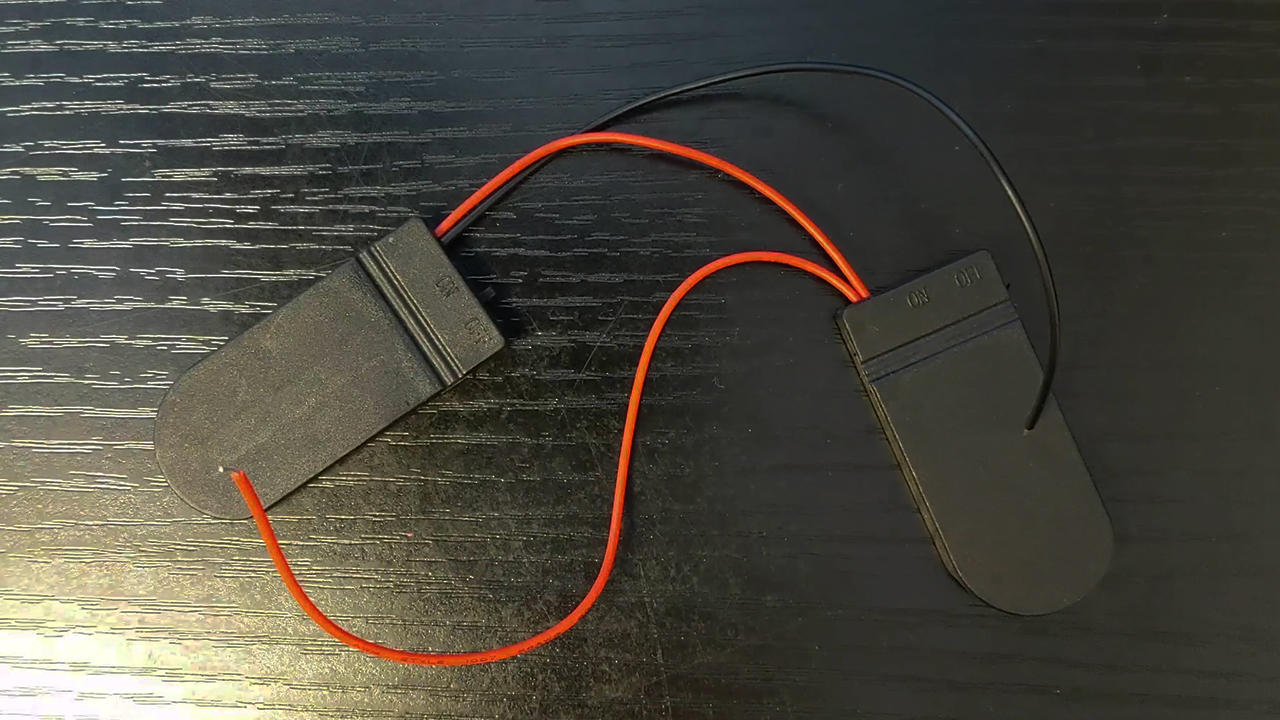

6V仕様の電池ケースを直列に2つ繋げて12V仕様に

※CR2032が2個入る6V仕様の電池ケースを2つ繋げて、12V仕様に改造しました(電池ケース裏面のネジを外すと端子があります)

一応、1個だけ・2個直列(6V)も試したのですが、

  • 電流不足を示す赤ランプが点滅
  • 音が途中で途切れる
  • ノイズだらけで音が汚い

といった状況で、まともに動きませんでした。

CR2032を4個使うので、

電圧 = 3V×4個 = 12V

となります。

しかし、このままではDFPlayerの動作上限電圧となる「5V」を超えてしまいます。

そこで、『三端子レギュレーター(7805)』を使い、12V→5Vにしています。

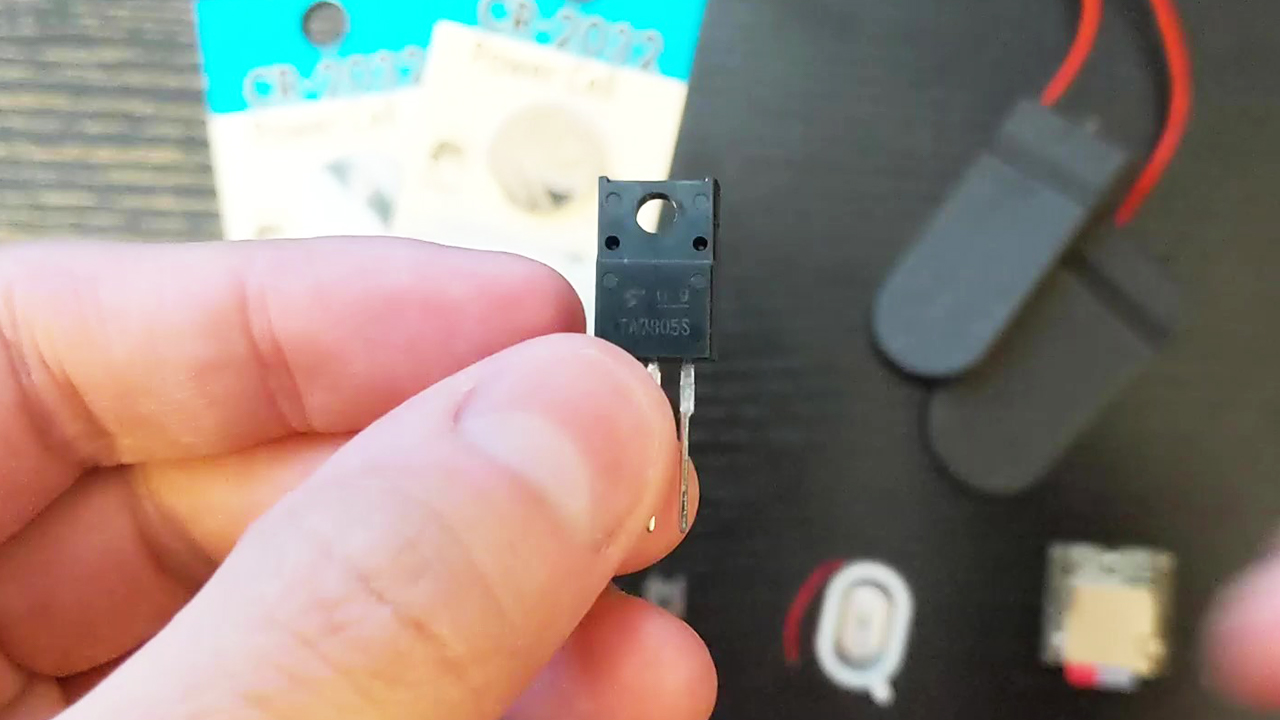

三端子レギュレーター(7805)

なお、三端子レギュレーター用の入力端子・出力端子それぞれに、電解コンデンサ(470μF/16V)を入れています。

この電解コンデンサがないと、電気の供給が不安定になる為、音が途切れてしまう場合があります。

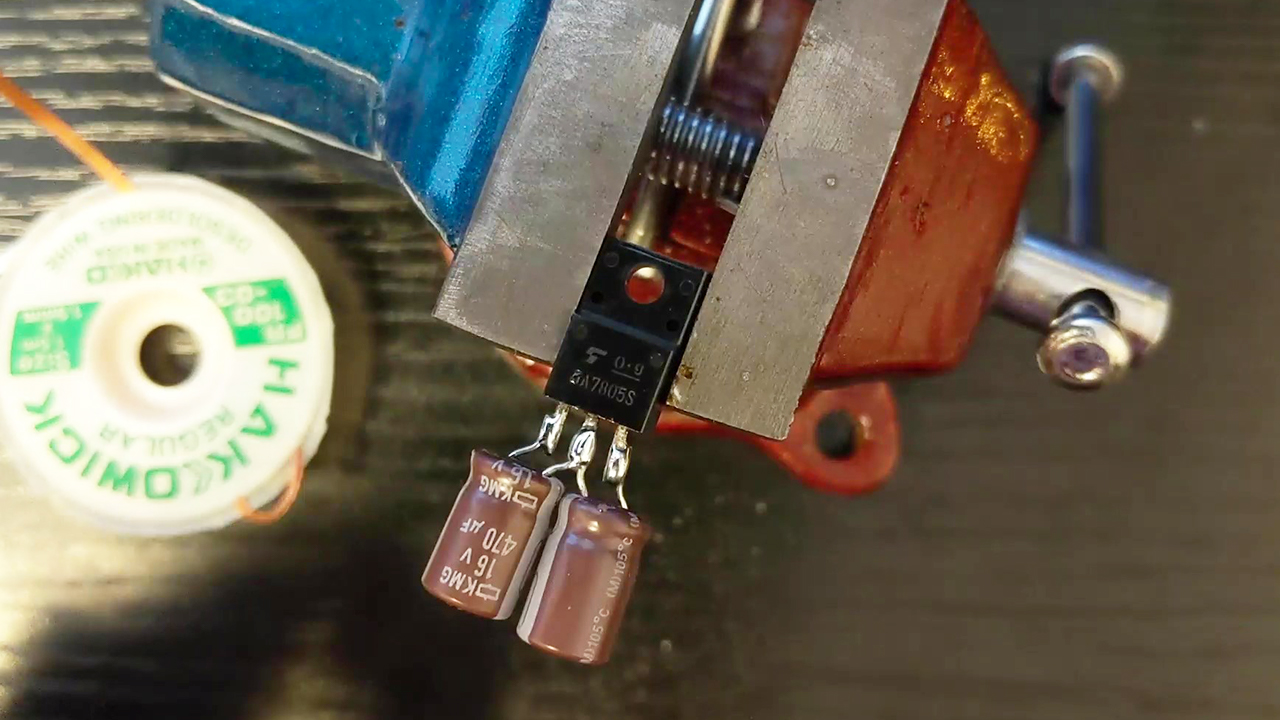

三端子レギュレーター(7805)用の入力端子・出力端子それぞれに、電解コンデンサ(470μF/16V)をはんだづけ

これで、DFPlayerを動かすための電源がコイン電池でも確保できました。

その他、DFPlayerの基本動作に関しては、以下の記事をご覧ください。

注意点

なお、アルカリボタン電池を3個以上直列接続する場合、

  • 電池が消耗してきたら、すぐに電池を交換する
  • 種類やメーカーの異なる電池を混ぜて使わない
  • 新しい電池と古い電池を混ぜて使わない
  • 使用しないときはスイッチをオフにする

という点に注意して使用する必要があります。

過放電により、破裂に至る可能性があるようです。

使用例

収納スペースが狭かったので、DFPlayerのピンヘッダーを取り外して使用しています。

ピンヘッダーの取り外し方法は、以下の記事をご覧ください↓

はんだ実装されたピンヘッダーを基板から取り外す方法
