はんだ実装されたピンヘッダーを基板から取り外す方法

今回は、基板に実装されたピンヘッダーを取り外す手順について紹介します。

「ピンヘッダーを取り外して省スペース化したい」

「違う種類のピンヘッダーに付け替えたい」

という方、ぜひ参考にしてみて下さい。

作業自体は特に難しくありません。

はんだを溶かしながら、ペンチでピンを引き抜くだけです。

ピンヘッダーを過剰に熱することで、黒いモールが溶けて、ピンが剥がれる仕組みです。

ハンダ吸い取り線を使って、一穴ずつハンダを抜いていくよりも、はるかに早く安全に取り外すことが可能です。

ただし、一つ注意点があります。

「力」で引っ張らないこと。

ハンダが溶けきれていない状態で引っ張ると、基板のスルーホール（穴の内側に入っている銅めっき）も一緒に抜けてしまいます。

スルーホールが抜けると、基板上の回路形成しているパターンとの接続も切断されてしまいます。

ラジペンを左右に動かして、

「ハンダがしっかり溶けているか？」

を確認しつつ、軽い力でピンを引っ張るのがコツです。

最後に、穴を埋めているハンダを吸い取り線で除去します。

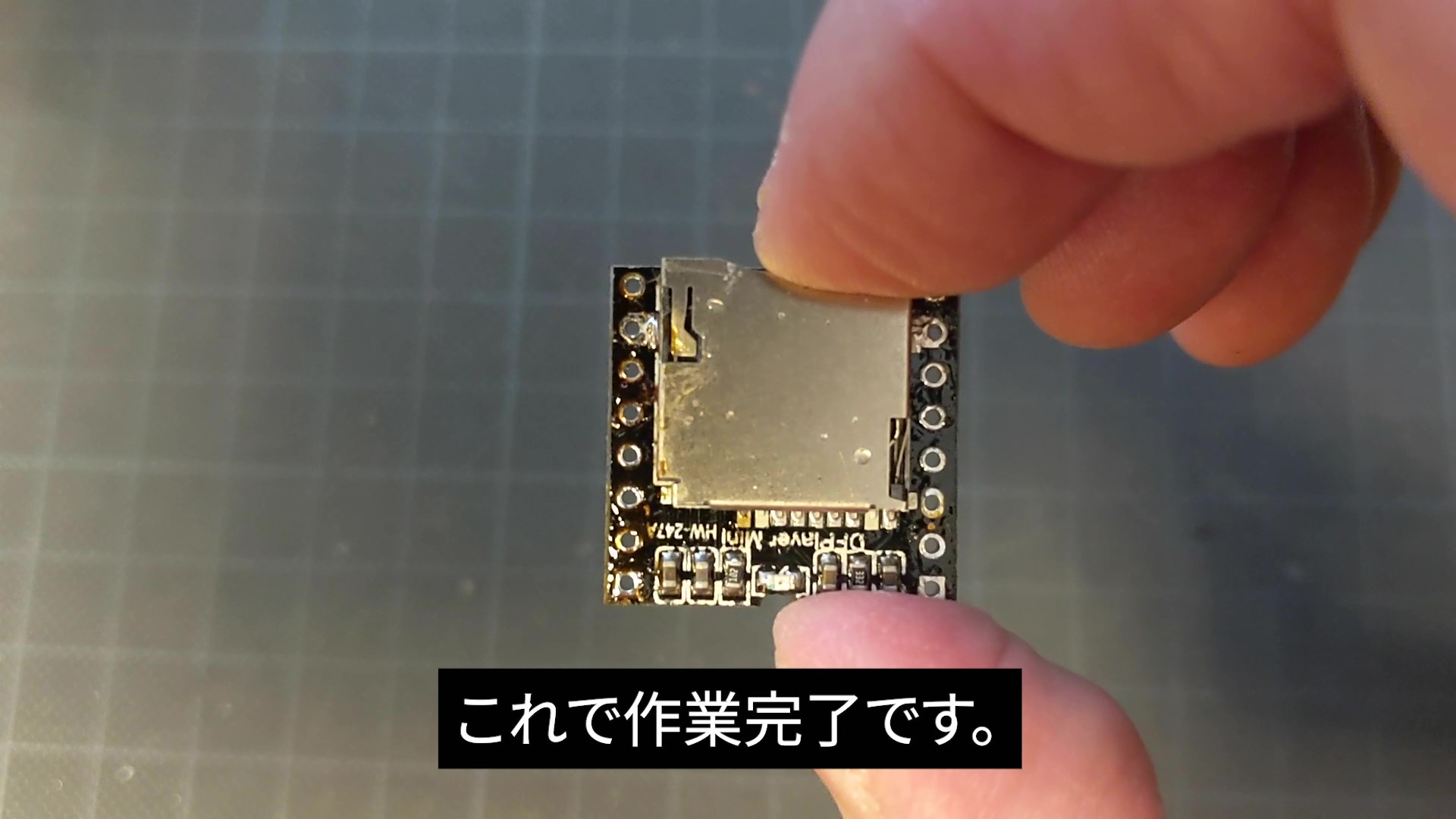

全てのハンダが抜けたら、作業完了です。
