電解コンデンサの使い道。電子工作ではどんなとき役に立つのか?

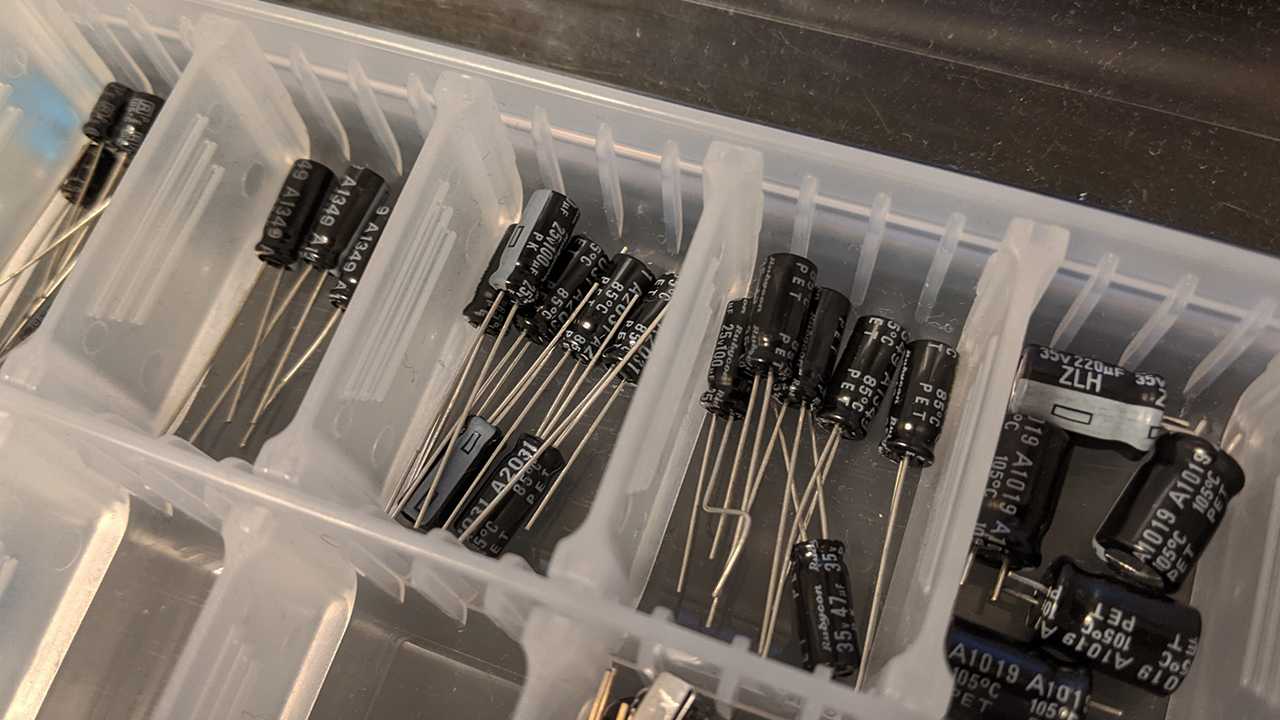

電解コンデンサ

コンデンサが電気を蓄えたり、放出したりできる電子部品だというのは、分かった。

「では、実際の電子工作では、どんなときに使えばいいのか?」

「電解コンデンサを使うと、どんな効果があるのか?」

ということで、今回は『電解コンデンサの使い道』について紹介します。

電解コンデンサの基本動作

まずは、以下の動画を見てください。

「電気を溜められる」という意味が分かりやすいかと思います。

電池で溜めた電気を使い、LEDを点灯させています。

コンデンサでLEDを光らせている様子

左側は、一般的な電解コンデンサ(470μF)

右側は、一般的な電解コンデンサよりも70000倍以上の容量があるスーパーキャパシタというコンデンサ(3300000μF)です。

電解コンデンサは簡単に言うと、めちゃくちゃ容量の小さい充電池です。

LEDを一瞬点灯できるくらいの電気しか溜めることができないので、電池としては役に立ちません。

しかし、小さい分「充電するまでの時間が一瞬」というのが、電解コンデンサの最大の強みです。

電解コンデンサの使い道

では、実際にどんなときに電解コンデンサを使用するのか?

今回は2つの使用例を紹介します。

電源の安定化』に電解コンデンサを利用する

コイン電池でDFPlayerwを動かす回路

以前、コイン電池で音楽プレイヤーを再生させるたときに、電解コンデンサを使用しました↓

コイン電池でDFPlayerを動かす

コイン電池は馬力が小さい為、音楽プレイヤーを動かすための電流が十分に確保できませんでした。

なんとか4個直列にすることで、ギリギリ動かすことはできたのですが、たまに音が止まったり、うまく再生されないことがありました。

そこで、電源ラインに電解コンデンサを追加しました。

コイン電池でDFPlayerを動かすための配線図

これで、音楽プレイヤーへの電気の供給が一時的に不足したとしても、電解コンデンサが代わりに電気を補ってくれます。

以降、正常に再生されるようになりました。

このように、電解コンデンサを使うことで、電池をもう一個追加するよりも手軽でコンパクトに改善できます。

『起動用電源』に電解コンデンサを利用する

スーパーキャパシタを搭載したミニ四駆

電解コンデンサよりも、もっと大きな電気を蓄えることができる「スーパーキャパシタ」というものがあります。

以前、ミニ四駆を遅く走らせるために、スーパーキャパシタを利用しました↓

ミニ四駆のDCモーターをスーパーキャパシタで制御する

ミニ四駆のスピードを落とすため、最初に思いついたのが『抵抗』を入れてモーターに流れる電流を減らす方法です。

ところが、モーターを駆動させるためには「起動電流」という大きな電流が必要となります。

抵抗を使うと、この起動電流が足りなくなってしまい、モーターを動かすことができませんでした。

一度モーターが回ってしまえば、抵抗を入れたあとの電流で問題なくモーターを動かせます。

最初だけは、どうしても大きな電流を確保する必要がありました。

そこで、モーターを最初に駆動するときだけ、スーパーキャパシタから電気を補い、モーターを駆動する電流を確保しました。

スーパーキャパシタを搭載した回路

ただし、この方法には一つ問題点があります。

容量が大きなコンデンサは、充電までに時間が掛かります。

普通の電解コンデンサであれば、充電時間は一瞬ですが、スーパーキャパシタの場合は、数秒~数十秒の充電時間が必要になります。

ミニ四駆の場合は、頻繁に電源を入れたり切ったりするわけでないので、充電時間を確保することが可能です。

しかし、音楽プレイヤーのように連続動作が考えられる場合には、スーパーキャパシタのような容量の大きいコンデンサは向いていません。

終わり

ということで、以上『電解コンデンサの使い道。電子工作ではどんなとき役に立つのか?』でした。

今回紹介した例以外でも、「マイコンの電源が途中で落ちてしまう」「プログラムや回路は合っているのにうまく動かない」など、電解コンデンサの追加で不具合が改善することがあります。

ぜひ、お試し下さい。
