『フォトカプラ付きリレーモジュール』の使い方・配線方法

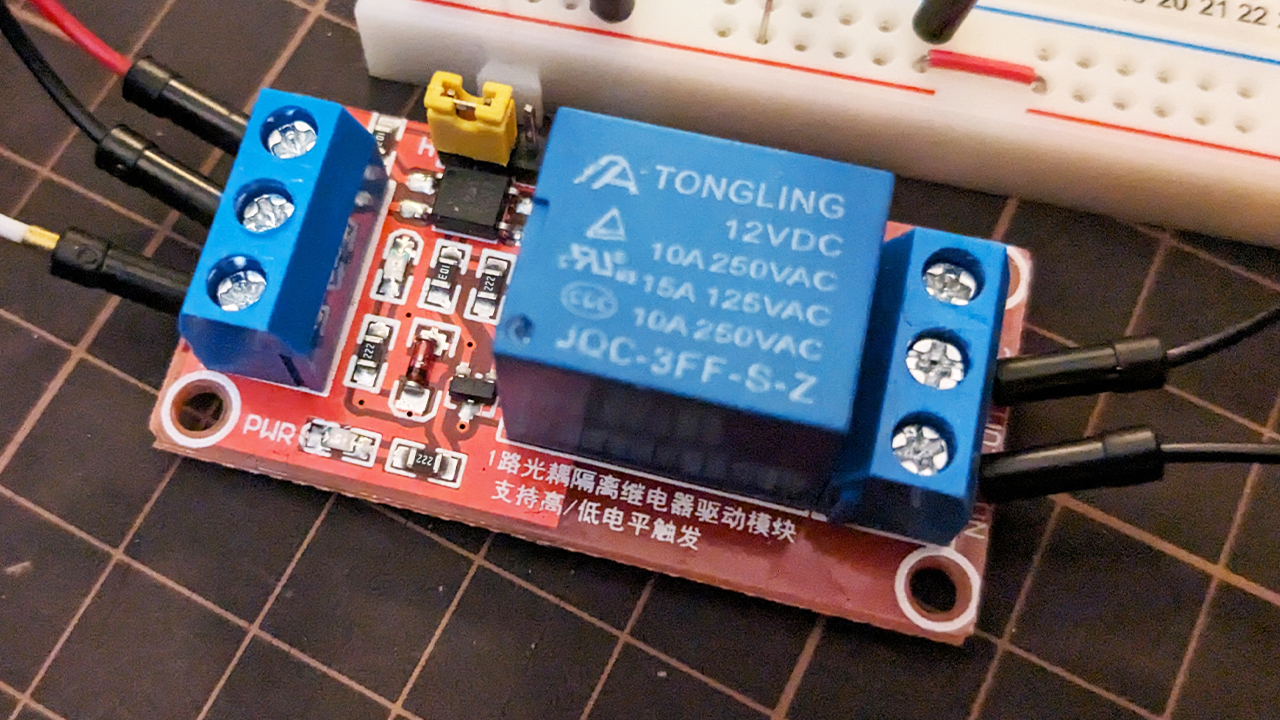

フォトカプラ付きリレーモジュール

フォトカプラ付きリレーモジュールとは?

フォトカプラ付きリレーモジュールは、小さい電流をトリガーにして、大きな電流をコントロールするためのパーツです。

例えば、マイコンでモーターを制御したいとき。

モーターを動かすにはとても大きな電流が必要です。

しかし、マイコンや装置などから出力される「信号」と呼ばれる電気は、とても微弱な電流です。

このまま信号をモーターに繋いだとしても、電流不足でモーターを動かすことはできません。

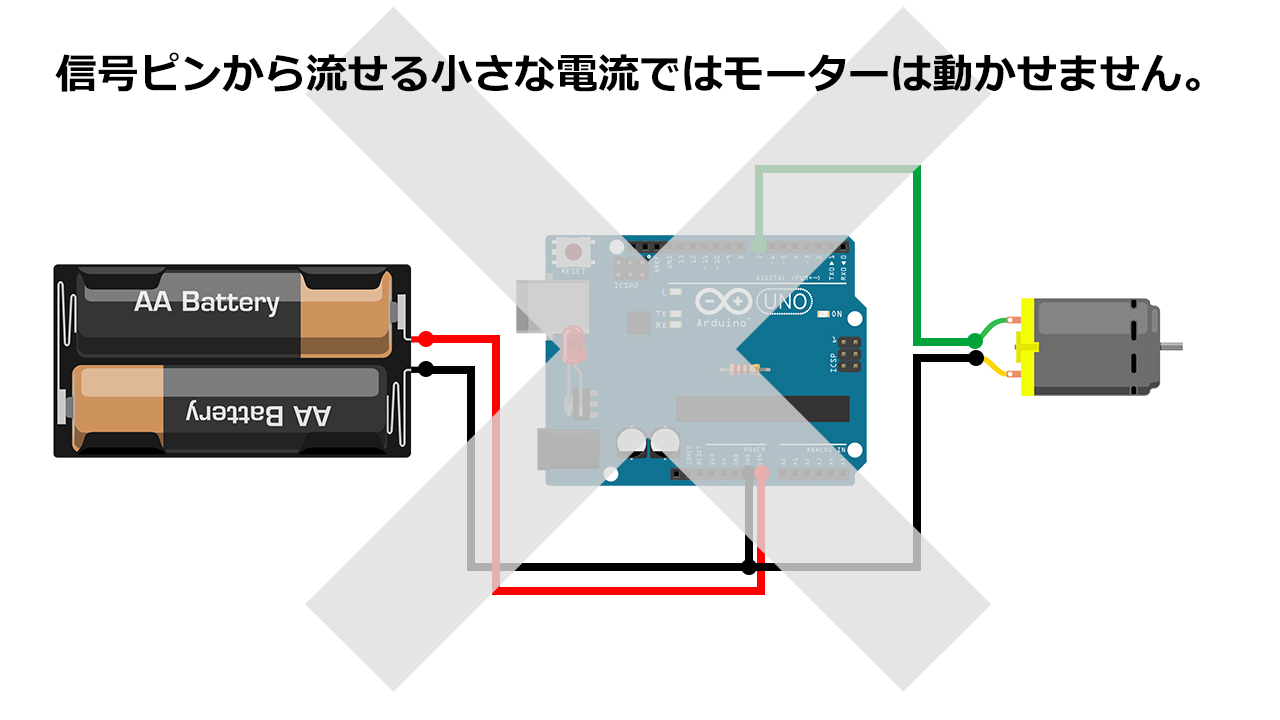

信号ピンから流せる小さな電流ではモーターは動かせません

そこで必要となるのが、微弱な信号を使ってモーターに必要な電流を送り込むための部品です。

その代表的な電子部品となるのが、以下の4つになります。

  • トランジスタ
  • FET
  • フォトカプラ
  • リレー

各部品それぞれに特徴があり、フォトカプラ付きリレーモジュールは、その名前の通り『フォトカプラ』と『リレー』を組み合わせたものです。

フォトカプラは、小さい電流は得意だけど、あまり大きい電流は流せません。

リレーは、大きい電流を流すことはできるけど、小さい電流が苦手です。

2つの部品で苦手な部分を補いあうことで、微弱な信号を元に大きな電流を流せる仕組みになっています。

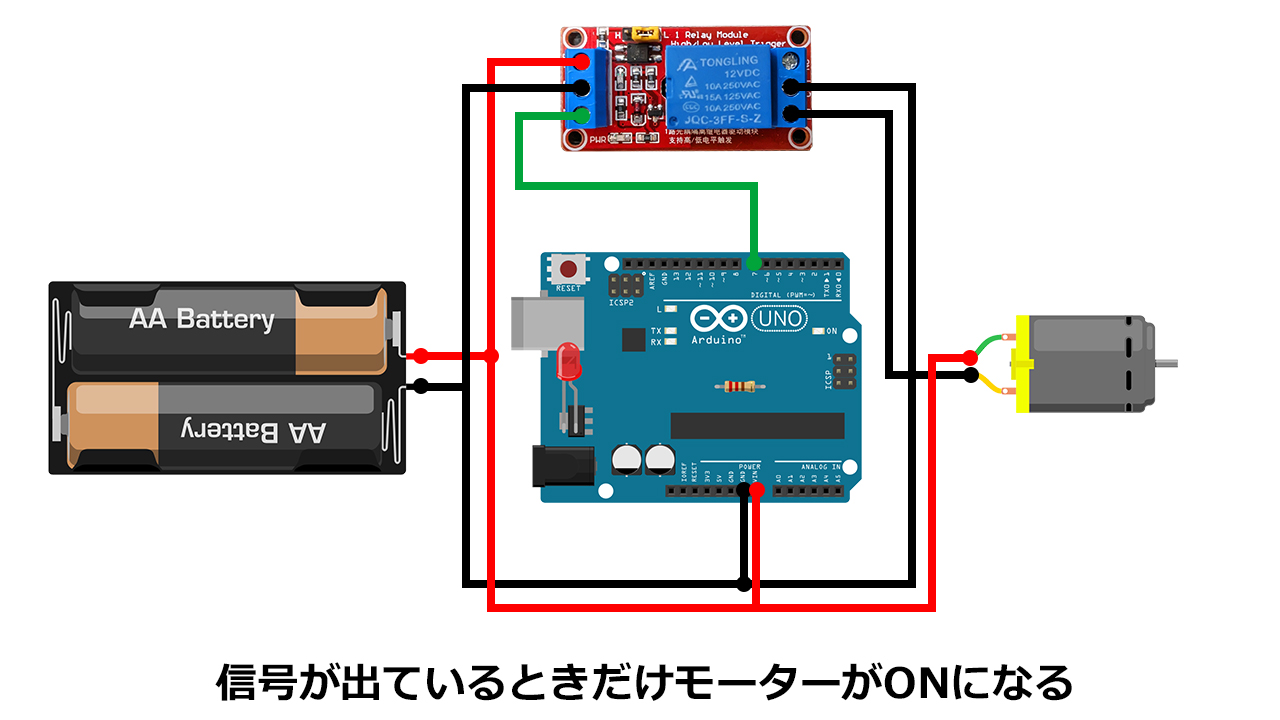

マイコンでモーターを動かす際の配線例

配線方法

フォトカプラ付きリレーモジュールの仕組み・配線方法

入力側

  • DC+ ⇒ +電源
  • DC- ⇒ GND
  • IN ⇒ 信号

出力側

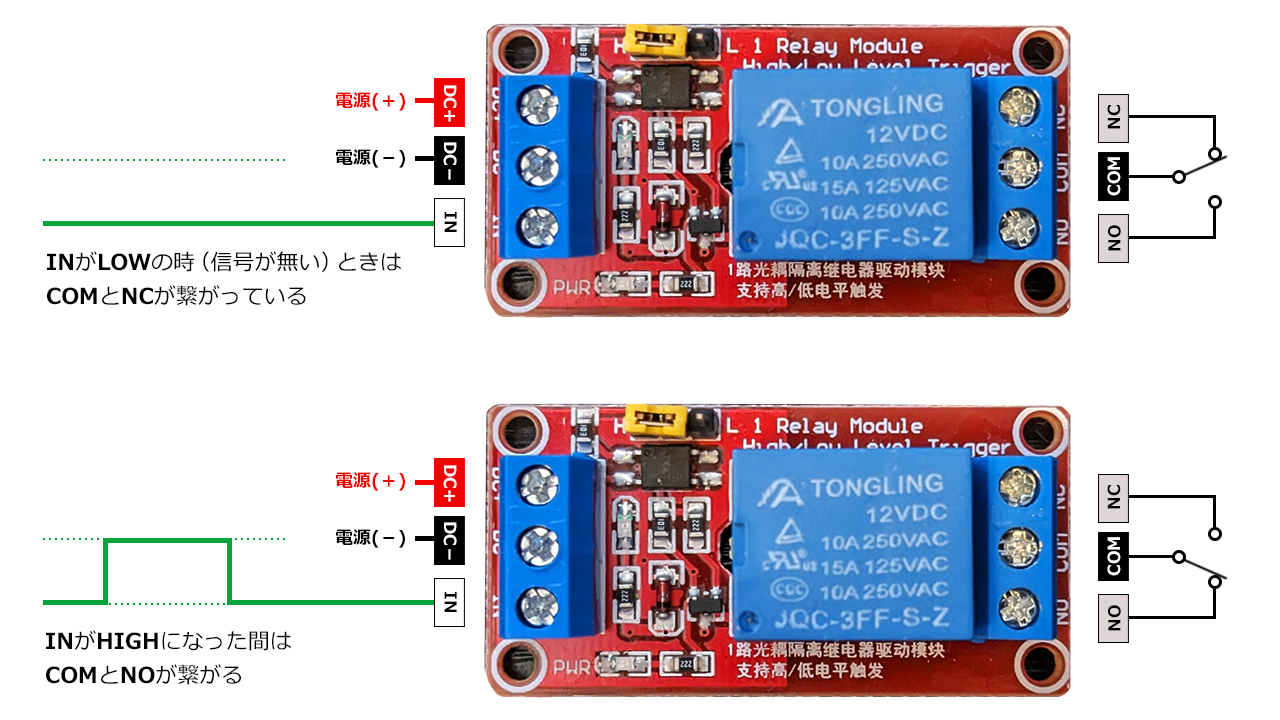

  • NC(ノーマルクローズ) ⇒ 信号がOFFのときに繋がる配線
  • COM(コモン)
  • NO(ノーマルオープン) ⇒ 信号がONのときに繋がる配線

ジャンパー設定

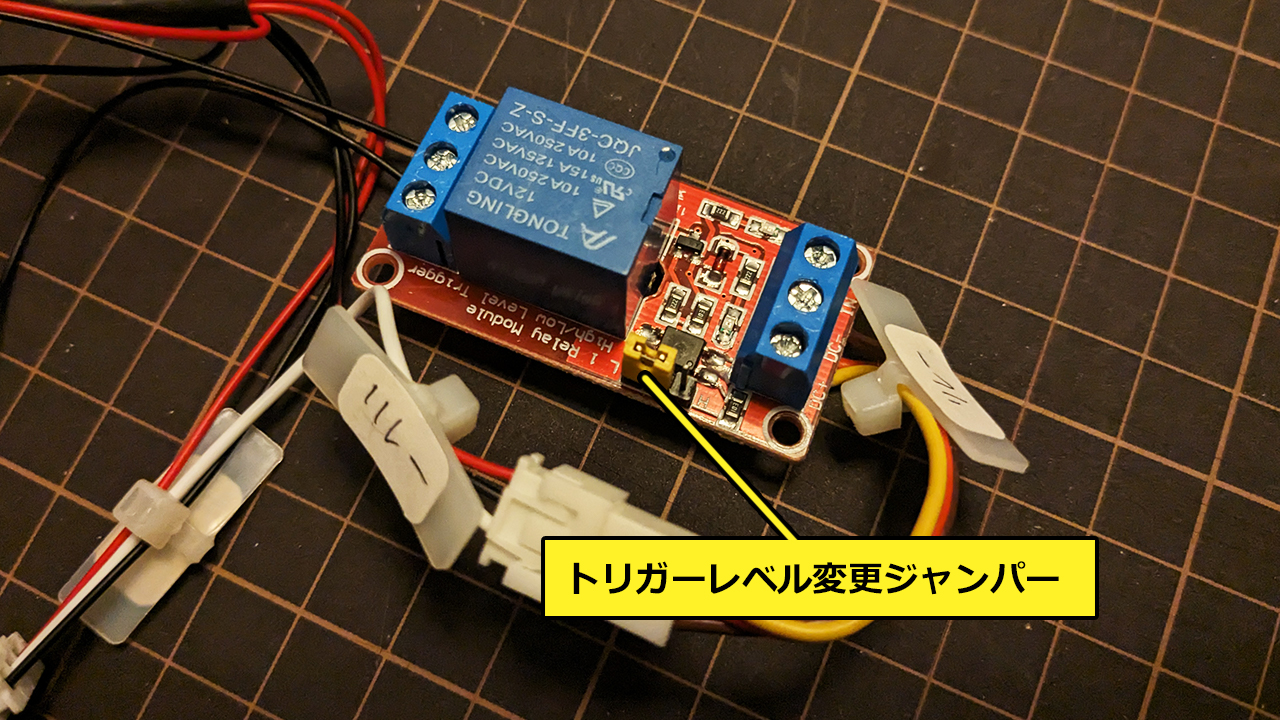

ジャンパーの位置

今回使用するフォトカプラ付きリレーモジュールは、あらかじめジャンパーによる設定が必要です。

  • L(低レベル)・・・ 0V ~ 1.5V
  • H(高レベル)・・・ 3V ~ 5V

これは、

「信号ラインが0V(GND)になってパルスが出力されるか?」

「信号ラインがプラス(3V以上)になってパルスが出力されるか?」

を示しています。

例えば、オシロスコープ(もしくはテスタ)を[DC+]と[IN]に当ててみて、パルスが確認できれば、ジャンパーは「H」に設定します。

[DC-]と[IN]でパルスが確認できるときは、ジャンパーは「L」に設定します。

動作確認用テスト回路

電源を入れると、リレーの「カチ」という音がして、LEDが点灯するテスト回路です。

HIGHレベル(ジャンパーをHにする場合)

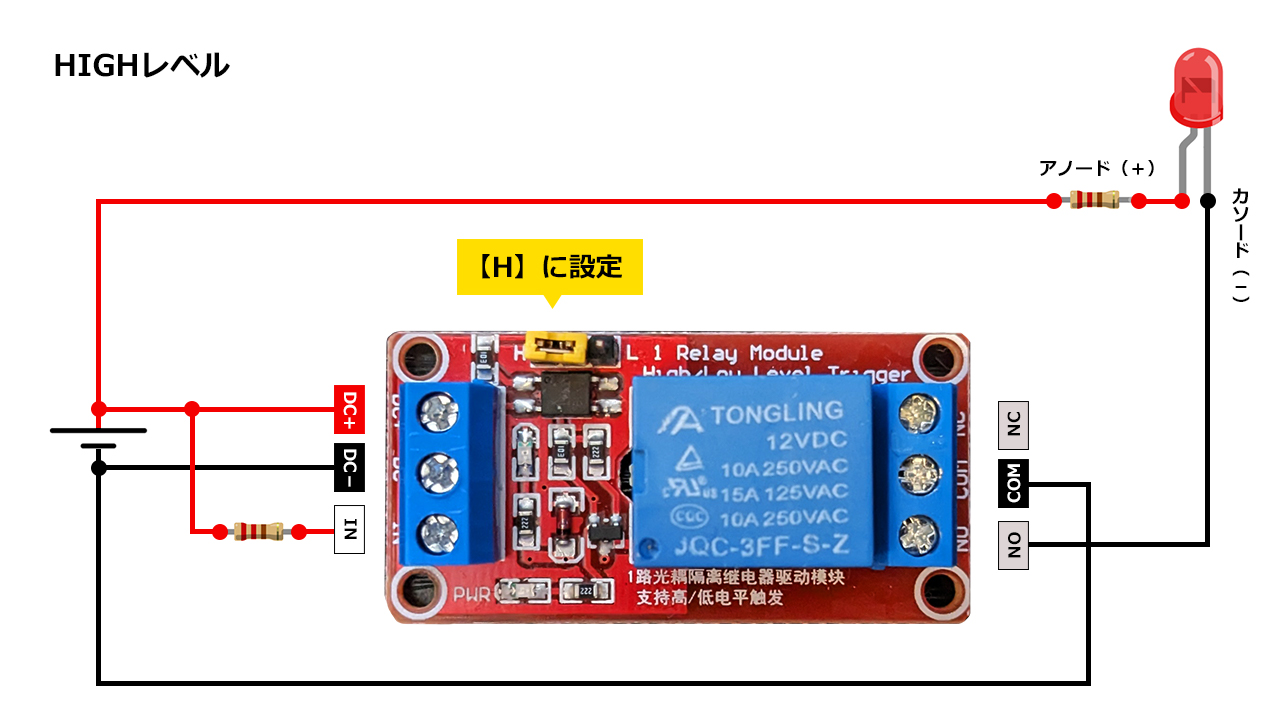

ジャンパーをHに設定したときの配線方法

LOWレベル(ジャンパーをLにする場合)

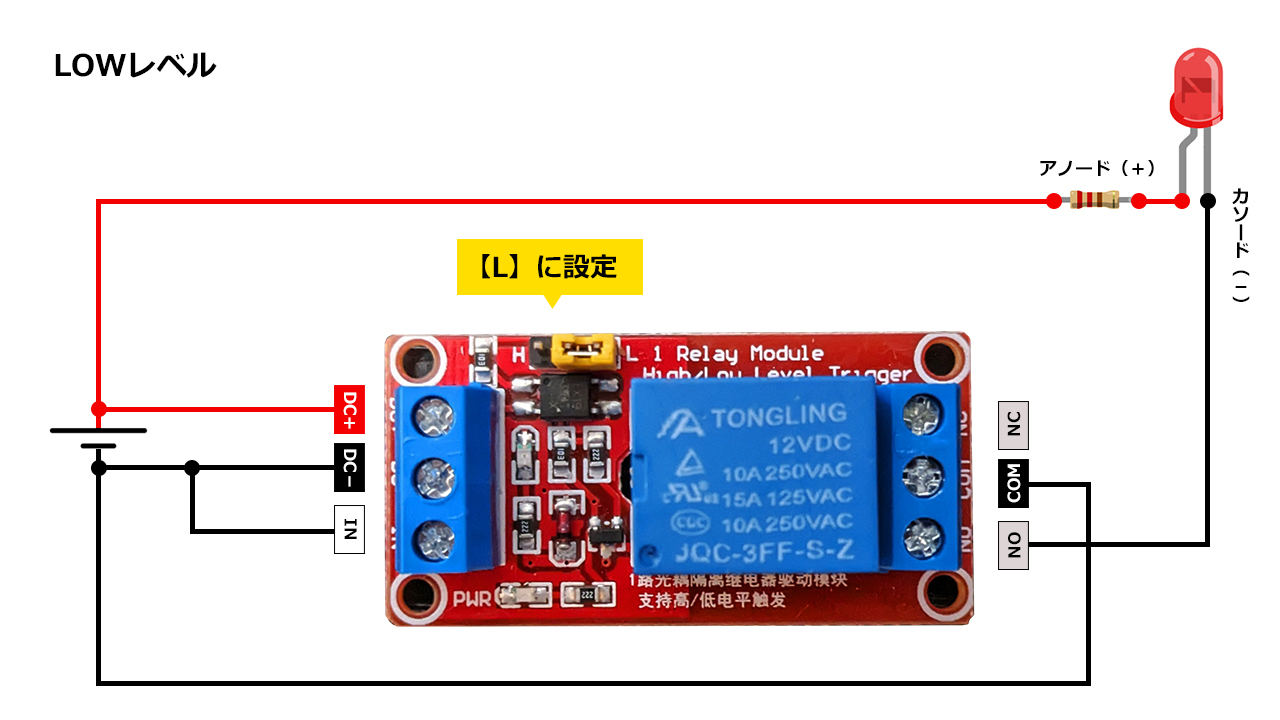

ジャンパーをLに設定したときの配線方法

使用したもの
