【Anycubic Photon Mono 4Kレビュー】光造形と積層式の3Dプリンタ比較

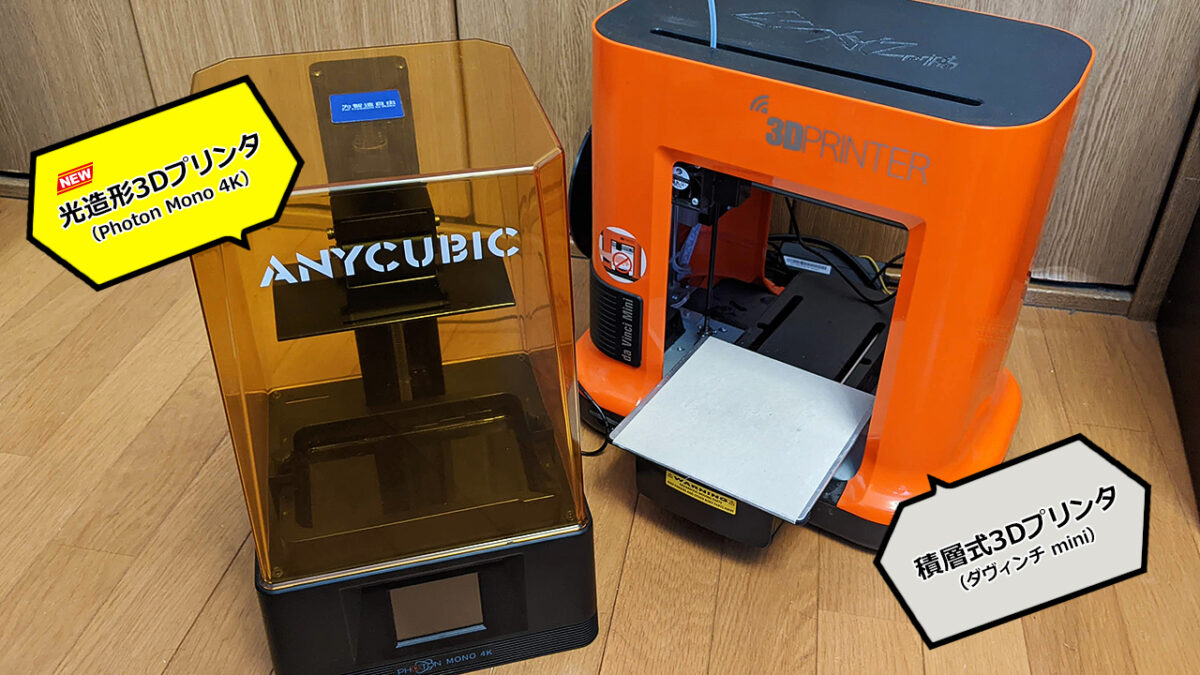

光造形3Dプリンタ「Anycubic Photon Mono 4K」と積層式3Dプリンタ「XYZプリンティング ダヴィンチmini」

今まで積層式の3Dプリンタだけを使ってきましたが、ついに光造形の3Dプリンタ『Anycubic Photon Mono 4K』を導入しました。

だいぶ使い慣れてきたので、レビューを書いてみます。

「すでに積層式を持っているけど、光造形にも興味がある」

「積層式(FDM)と光造形(SLA)、そんなに違うもの?」

と思っている方、ぜひ参考にしてみて下さい。

目次

良い点:造形が圧倒的にキレイ

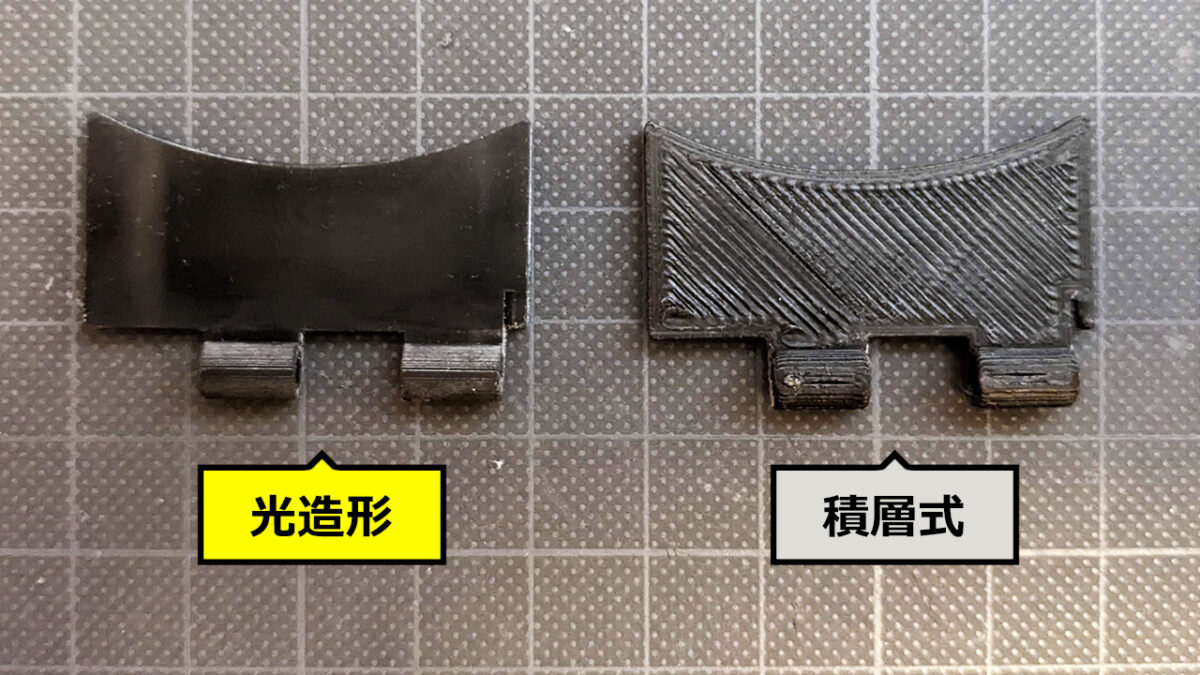

光造形の3Dプリンタで印刷した造形物と積層式の3Dプリンタで印刷した造形物の比較

画像を見ての通り、光造形の方が圧倒的にキレイです。

カーブしているところは少し積層跡が残っていますが、平面はツルツル。

積層跡が残っているところは1000番の紙やすりで軽く削って、キレイに消すことができました↓

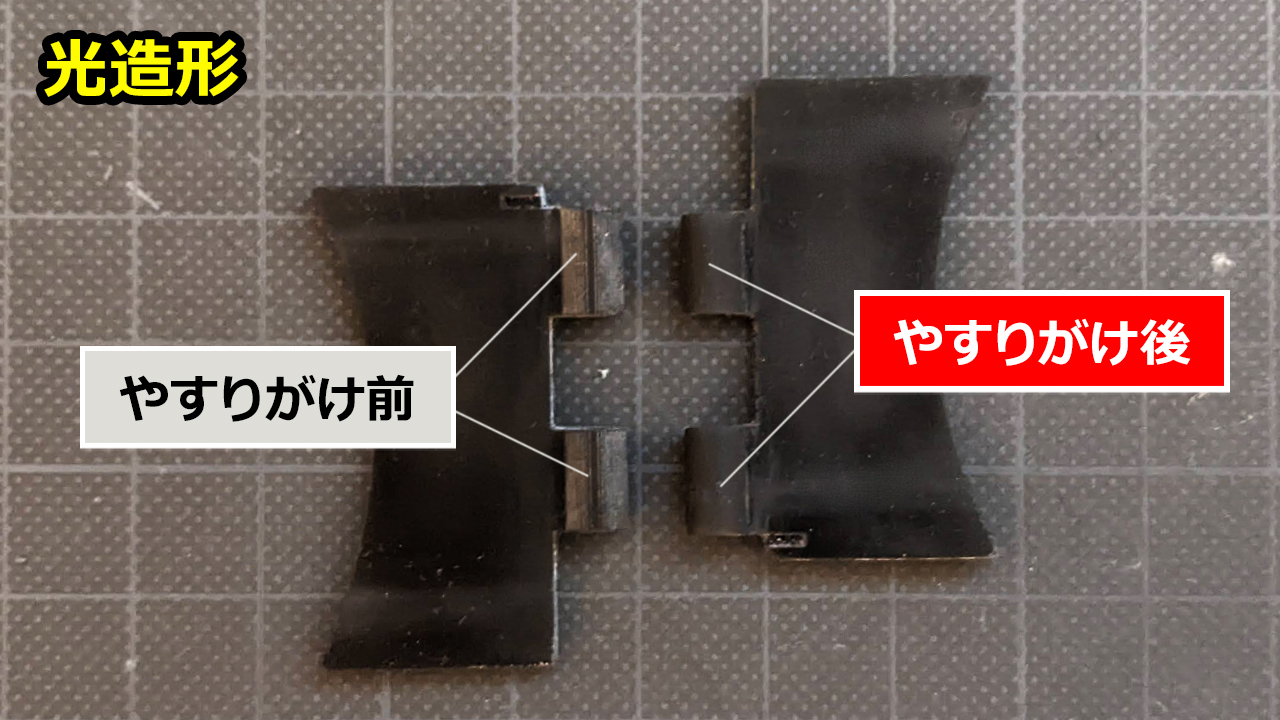

光造形のやすりがけ前とやすりがけ後

積層式の場合だと、こうはいきません。

やすりがけをしても、積層跡を完全に消すことは難しいです。

積層が欠けているところは、どこまで削っても跡が残ります。

また、ヤスリがけした部分が白くなってしまいます(おそらくキズ、黒いフィラメントに問題がある可能性が高い)

よって、パテ埋めでもしない限りツルツルな平面にすることはできません。

実際、積層跡を消すまでにかなり深く削る必要があります(途中で心が折れたので、画像には大きな積層跡が残っています)

光造形と同じように1000番の紙やすりで仕上げても、積層式の造形物はこんな仕上がりです↓

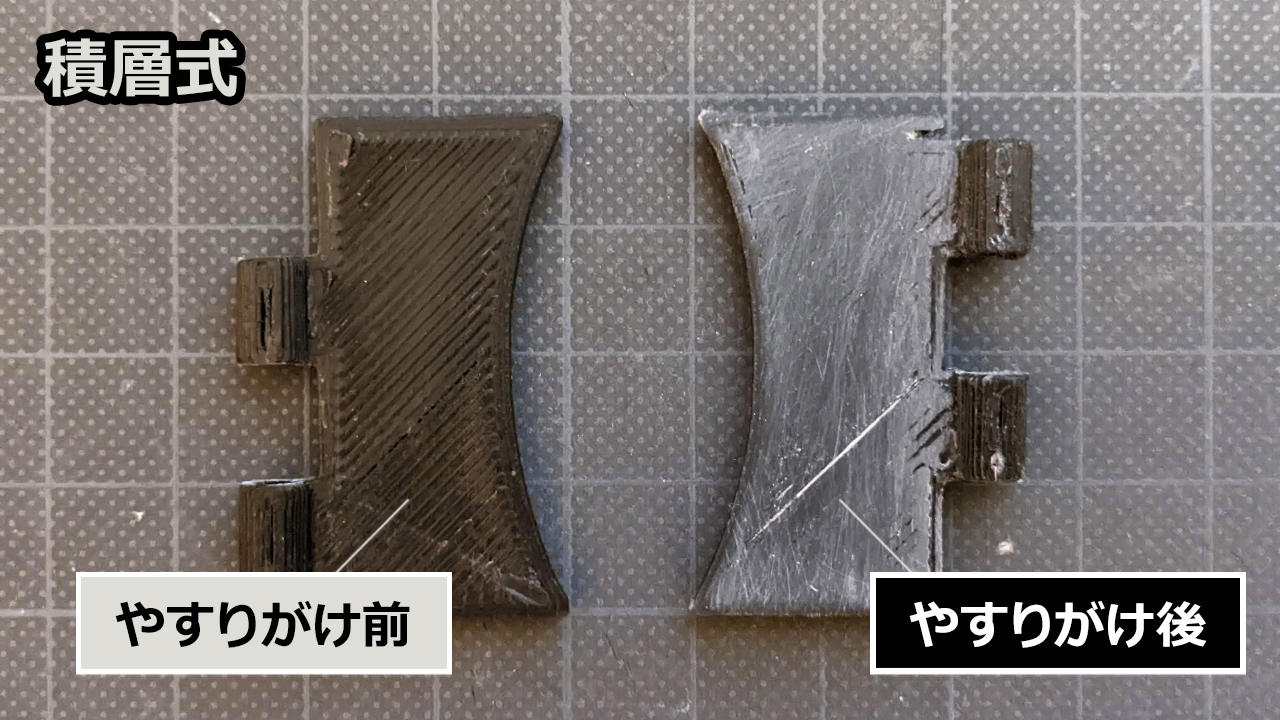

積層式のやすりがけ前とやすりがけ後

悪い点:洗浄・二次硬化が面倒

積層式の場合は、プリントが終わったらすぐに使用できます。

ところが造形式はそうはいきません。

プリント完了後に、洗浄・二次硬化という作業が必要です。

1.洗浄

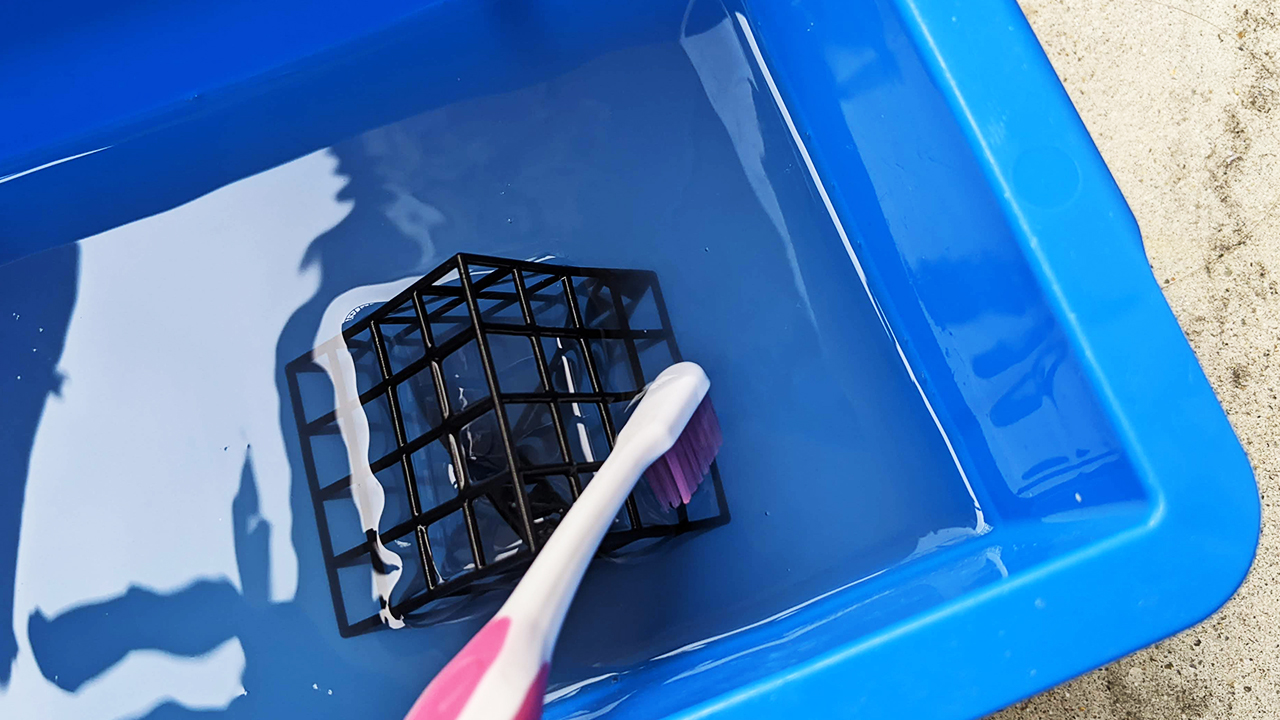

印刷物を水で洗浄

造形物に付着しているレジン液の残りを洗い落とす作業です。

レジンには「毒性」があります。

皮膚に付くと、かぶれたりする場合があるので、ぬめりが無くなるまでブラシ等でこすり落とします。

また、小さな隙間にのこったままのレジンを、二次硬化で固まらせてしまわないための対策です。

2.二次硬化

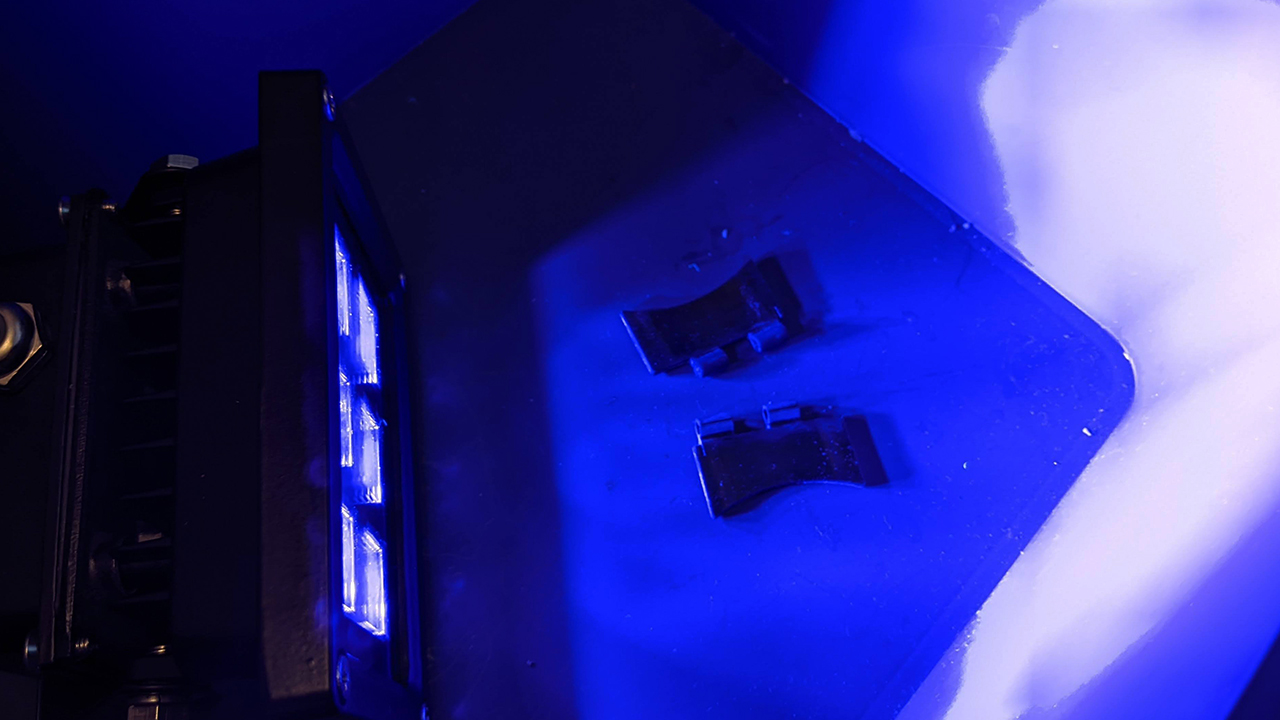

別売りのUVライトを使用して、硬化の補助

3Dプリンタだけでは、100%の硬化はできていません。

別売りのUVライトを使用して、硬化のサポートが必要です。

硬化する時間は「5分」くらい。

表面がベタベタしなくなればOKです。

準備・後片付けについて

レジン液の入ったタンク

ちなみに光造形は「準備や後片付けも大変だ」と良く言われます。

その理由は、レジン液の処理。

準備はレジン液をタンクに投入するだけでいいのですが、問題は後片付け。

  1. タンク内のレジン液をろ過してゴミを取り除く
  2. アルコールを使って、タンクを掃除する(ゴム手袋着用)

この後片付けに、30分くらいの時間を要します。

なお、めんどくさがり屋の私は、この準備・後片付けを全くやりません。

常にタンクの中にレジンを入れっぱなしです。

もし印刷して何か品質に悪影響が出れば、ろ過して「もう一度やり直せばいいや」という感じです。

黄色いケースがUVをカットしてくれているので、タンクの中にあるレジンが固まったりもしません。

今のところ、何も問題は起きていませんよ。

臭いについて

Kexcelled 3D プリンター用 水洗い可能 レジン

レジン液は、鼻にツンと来るような異臭がします。

ただし、レジン液によってその臭いの強さは全く違います。

私が現在使用している水洗いレジンは、それほど臭いは強くありません。

印刷中も臭くないです。

Kexcelled 3D プリンター用 水洗い可能 レジン – Amazon

唯一、印刷が終わったあと、ふたを開けたときはさすがに臭います。

でも、吐気がしたり気持ち悪くなるような臭さではなくて、「くせぇな」って思うぐらいです。

ちなみに、この『Photon Mono 4K』は、USBメモリに書き込んでデータのやりとりを行います(USBケーブルを接続してデータ通信はできない&Wi-Fi非対応)

もし、臭いが気になるようであれば、窓際やトイレなど、換気の良い場所に設置しておくことも可能です。

『Anycubic Photon Mono 4K』の総評

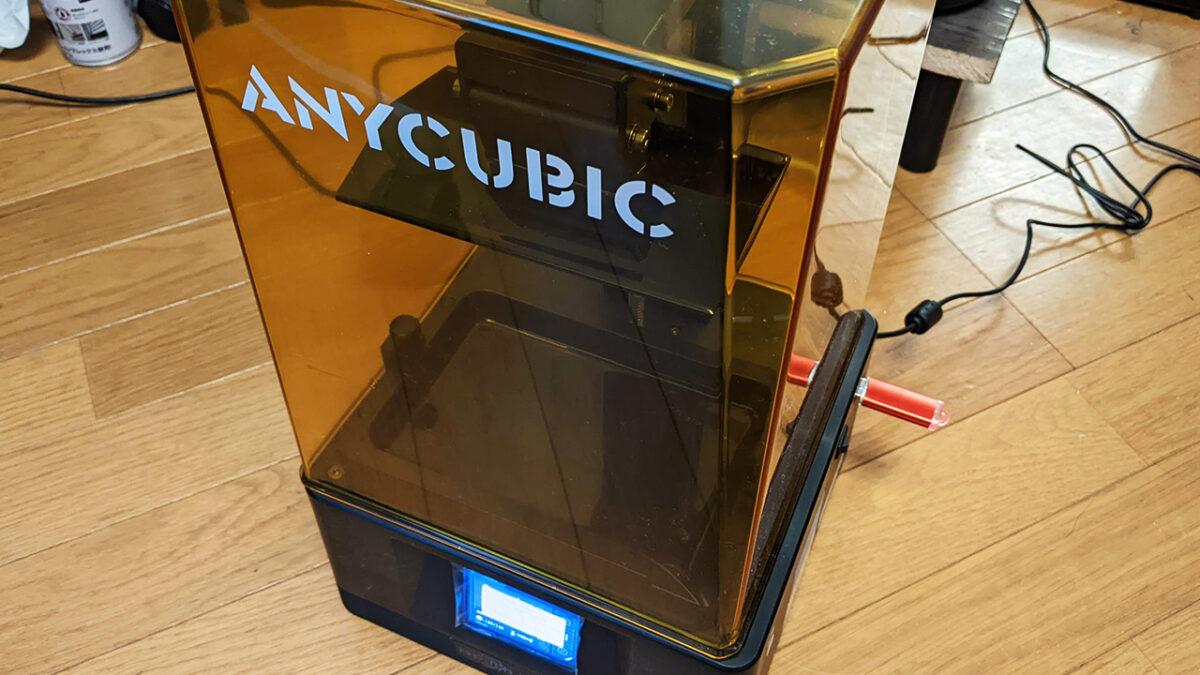

Anycubic Photon Mono 4K

光造形の面倒さは。事前に調べておいた通りだったので、それほど苦じゃなかったです。

「やっぱり、ちょっと手間がかかるなぁ」という感じ。

しかし、造形のキレイさには本当に驚いた。

これなら製品として売り出しても、全く恥ずかしくありません。

実は、今まで積層式の3Dプリンタで作った製品を販売することに、少し引け目を感じていたんです。

だって、積層跡が残っているから。

一般的に売られている製品よりも見た目が悪いです。

だから、商品説明には「3Dプリンタで自作したものです」というコメントを書いていました。

でも、「3Dプリンタで作った」なんて説明、本当はいらないはずです。

購入するお客さんからすれば、「どうやって作ったか?」なんて関係ありませんから。

私の心の奥に「3Dプリンタで自作したものだから、普通の製品よりは見た目は劣るよ。勘弁してね」という気持ちがあったんだと思います。

でも、これからは正々堂々と販売できます。

「3Dプリンタで作ったものだから、多少品質は落ちるよ」ではなく、「3Dプリンタで作った一点モノだよ」ってね。

ちなみに、気になったこと2点ほど思い出しました。

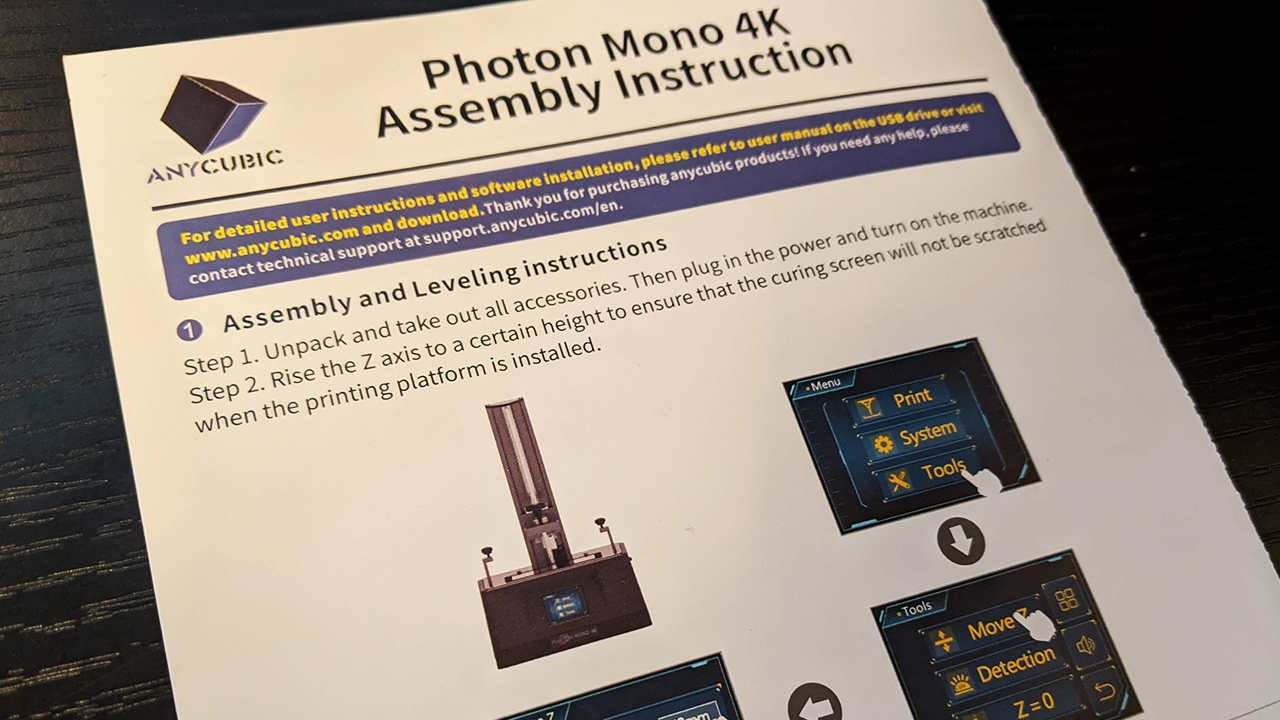

セットアップ&組立説明書が中国語と英語のみ

Anycubic Photon Mono 4Kのセットアップ・組立説明書

別に読めなくても写真だけで分からなくはないのですが、心配性な私はちょっと嫌でした。

一つ一つカメラで撮影して、Googleさんに翻訳しながらセットアップを行いました。

※日本語訳したものを記事にしました↓

【Anycubic Photon Mono 4K】 組立・セットアップ説明書(日本語翻訳版)

データの移行はUSBメモリのみ

付属のUSBメモリを本体右側に差し込む

作成した3Dデータは、パソコンでUSBメモリに書き込み、それを引き抜いて3Dプリンタに差し込み、データを読み込みます。

USBケーブル接続やWi-Fi接続はできません。

毎回USBメモリを抜き差ししないといけないので、面倒は面倒です。

でも、Wi-Fi接続できる装置ってトラブルが多いんですよね。

通信が不安定になって、うまくデータ転送できなかったり、転送スピードが遅かったり・・・

そんなときに、解決のためにムダに時間を取られるときの事を考えると、「まぁ、別になくても良いかなぁ」という感じです。

USBメモリ式なら、ネットの電波も気にせず、好きな場所に置いて置けるので、これはこれで良かったです。

ちなみに、印刷中は常にUSBメモリからデータを読み込んでいる感じで、ずっとUSBメモリのランプが点滅しています。

だから、もしかするとUSBメモリの消耗は激しいかもしれません。

光造形3Dプリンタの導入に最低限必要なもの&総費用

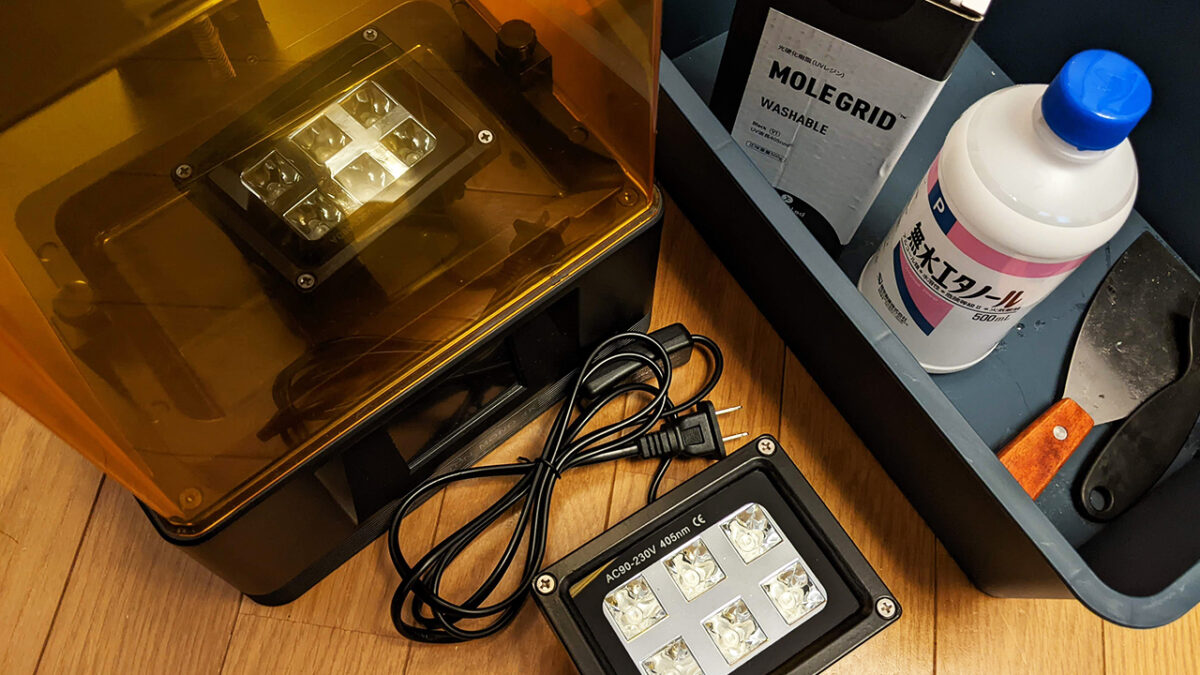

光造形3Dプリントを行うために最低限必要な道具一式

光造形3Dプリントを行うために最低限必要な道具一式です。

掛かった総費用は『34,019円』でした(※私が購入したときの値段です)

※画像に映っている2つのスクレーパーは、3Dプリンタ本体に付属していたものです。

この他にも、超音波洗浄機や細いカーボンスクレーパーなど、あったら便利なものが色々ありますが、必要だと感じたときに後々追加していくのがオススメです。

他の方が「一緒に買っておいた方が良い」と紹介してくれたけど、実際に買ってみたら使わなかったものとか結構あります。

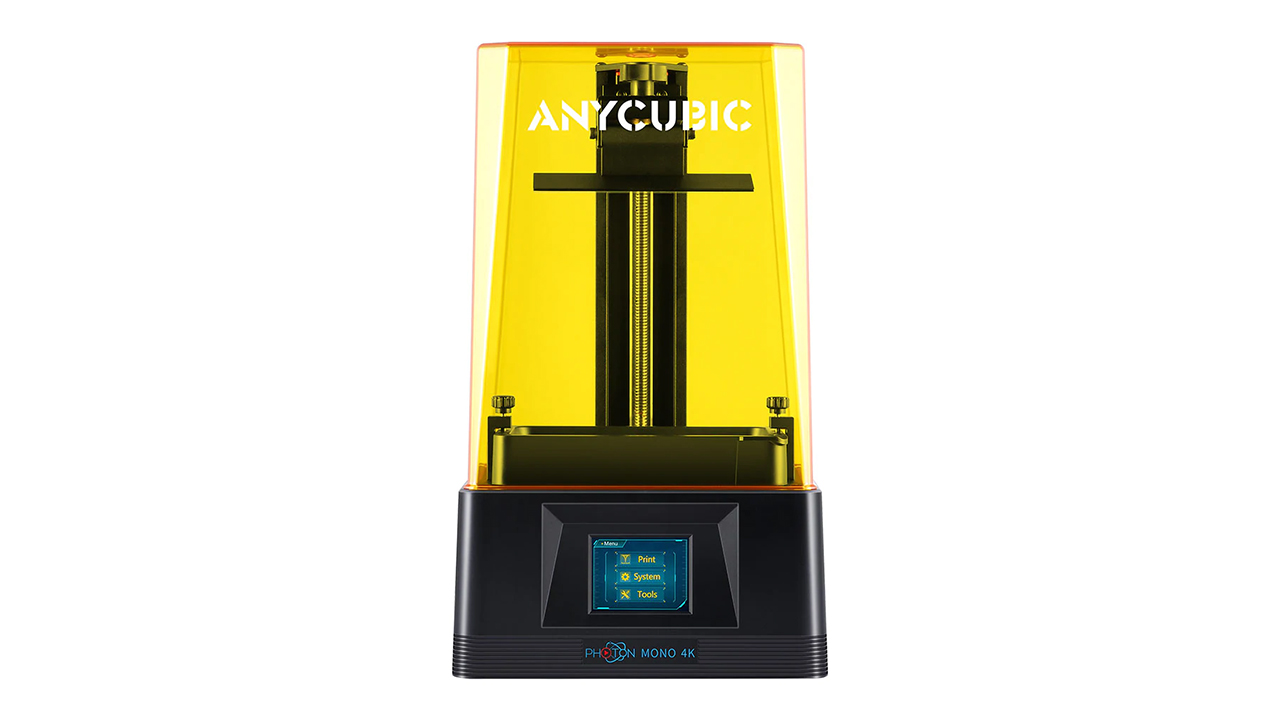

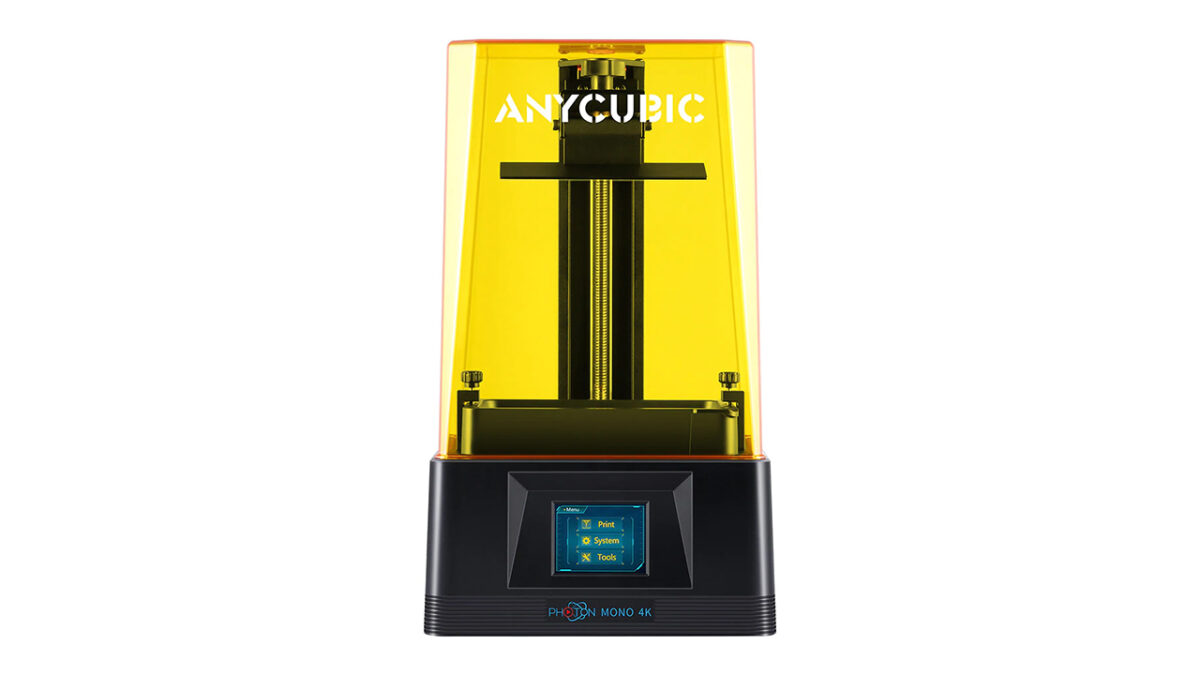

3Dプリンタ本体:Anycubic Photon Mono 4K

Anycubic Photon Mono 4K

Anycubic Photon Mono 4K – Amazon

実は、2022年4月にこの後継機となる「ANYCUBIC Photon M3」が発売されています↓

ANYCUBIC Photon M3 – Amazon

値段は「39,999円」

Photon Mono 4Kと比べると、その差「12,000円」

大きな違いは、以下の通り↓

  • 印刷サイズ:132 × 80 × 165mm → 163 ×  102 × 180(mm)
  • 印刷解像度:3840 × 2400 → 4098 × 2560(px)

「この程度なら、私の用途であれば旧型でも十分だ」ということで、私は『Photon Mono 4K』の方を購入しました。

サイズもコンパクトだし、値段も安いですからね。

ちなみに「もう少し安くなったりしないかな?」と思って、Amazonのタイムセール祭まで待ってみましたが、どちら値下がりすることはなかったです。

レジン液:Kexcelled 水洗いレジン

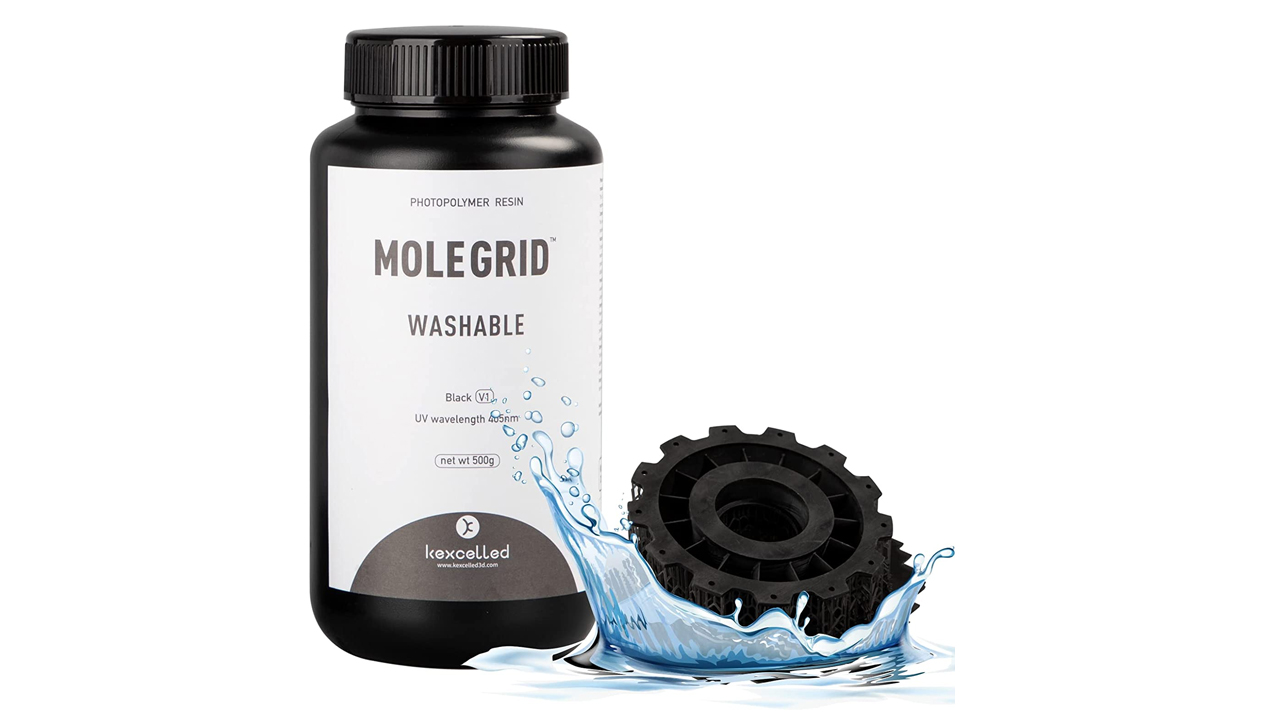

Kexcelled 水洗いレジン

Kexcelled 3D プリンター用 水洗い可能 レジン – Amazon

光造形3Dプリンタは、このレジン液が固まってプラスチックを形成します。

大きな造形を作る場合は、その分、このレジンが必要となります。

レジンには色々な種類があります。

  • 強度の強いタイプ
  • 透明なタイプ
  • 弾力のあるタイプ

などなど。

しかし、特殊なレジンは印刷後にアルコール洗浄が必要なため、手間も多いです。

一番最初は、水洗いできるスタンダードなレジンを使ってみるのが良いでしょう。

ただし、水洗いレジンは通常のレジンよりも値段が若干高いです。

とはいえ、通常レジンは「水」ではなく、「アルコール」で洗浄する必要があります。

アルコール代を考えると、それほど値段は変わらないと思っています。

なお、私が使用しているこの水洗いレジンは臭いも少ないです。

もし私と同じように強い匂いを嗅いでしまうと、頭が痛くなってしまうような方は、コチラのレジンがオススメです。

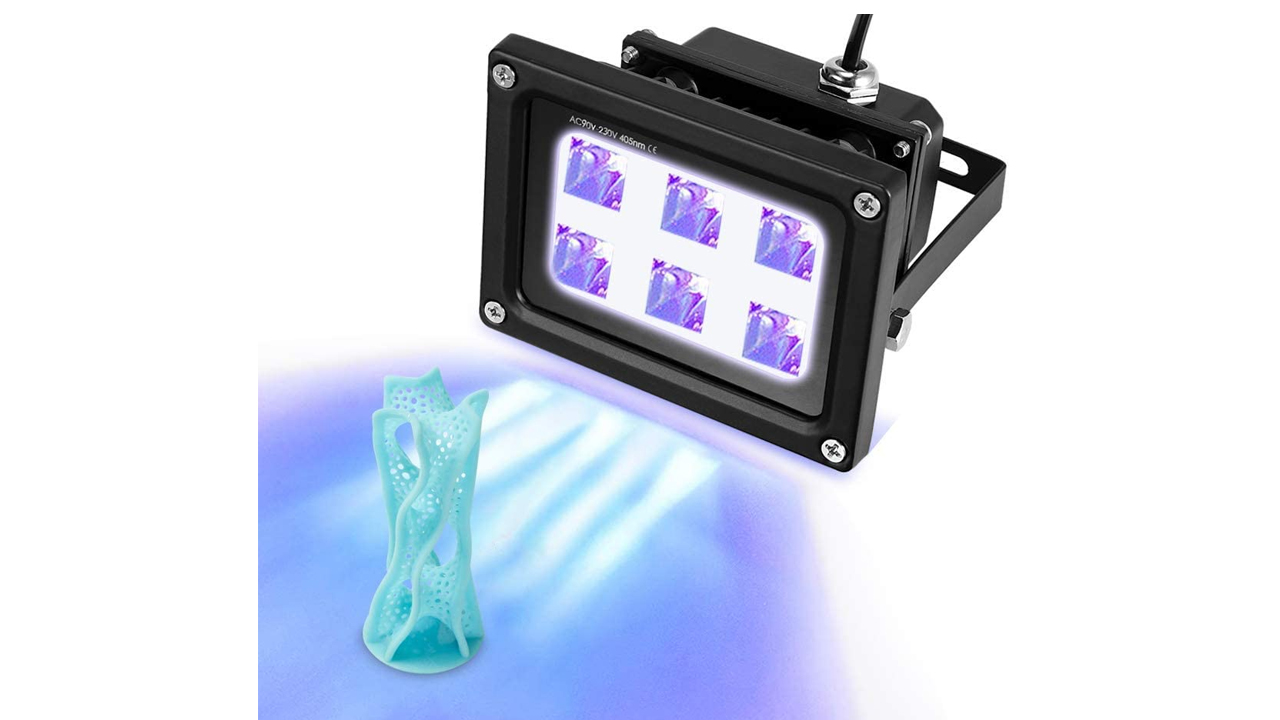

二次硬化用UVライト:Creality 硬化ライト

二次硬化用UVライト

Creality 硬化ライト – Amazon

3Dプリンタでは不完全だった硬化を、100%硬化するためのUVライトです。

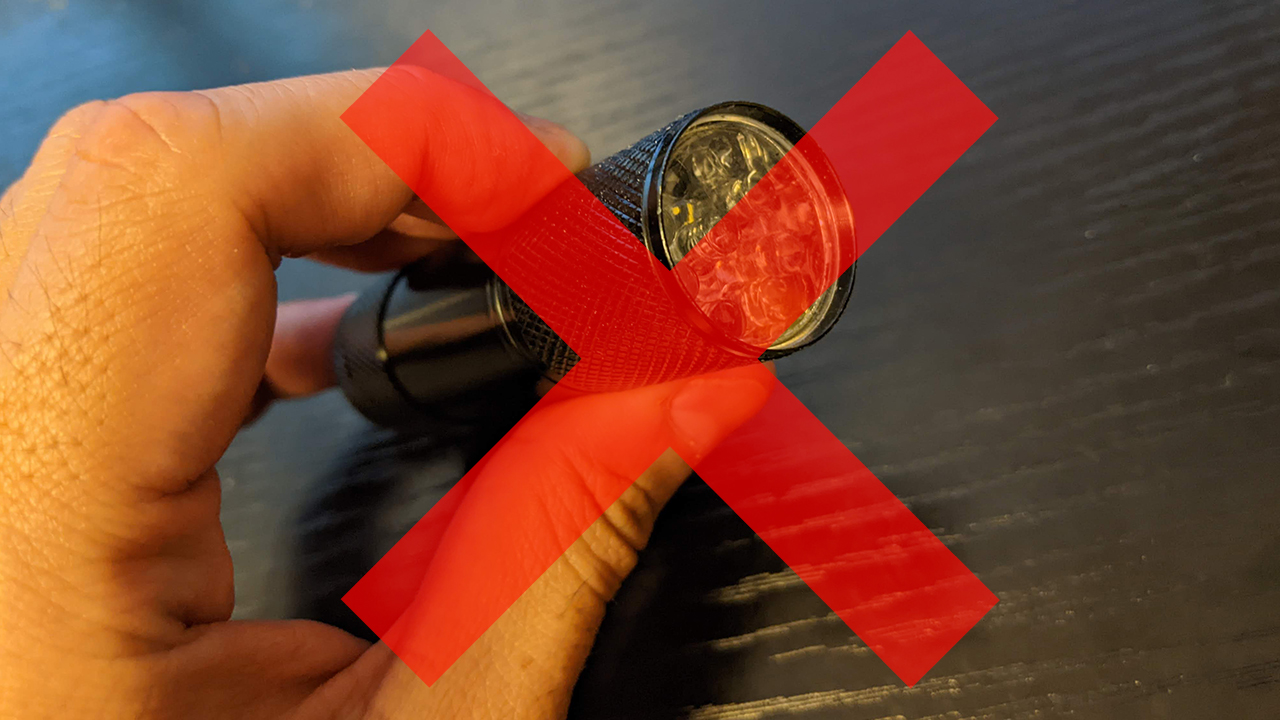

私は最初の頃、百均に売ってるUVライトで試してみましたが、

  • 出力が弱くて硬化が遅い
  • 当たる範囲が狭いから、数分置きに当てる場所を変える必要がある
  • すぐに電池がなくなって、交換が面倒

といった不満が盛りだくさんだったので、すぐにこのきちんとしたUVライトに買い替えることとなりました。

百均に売ってるUVライト

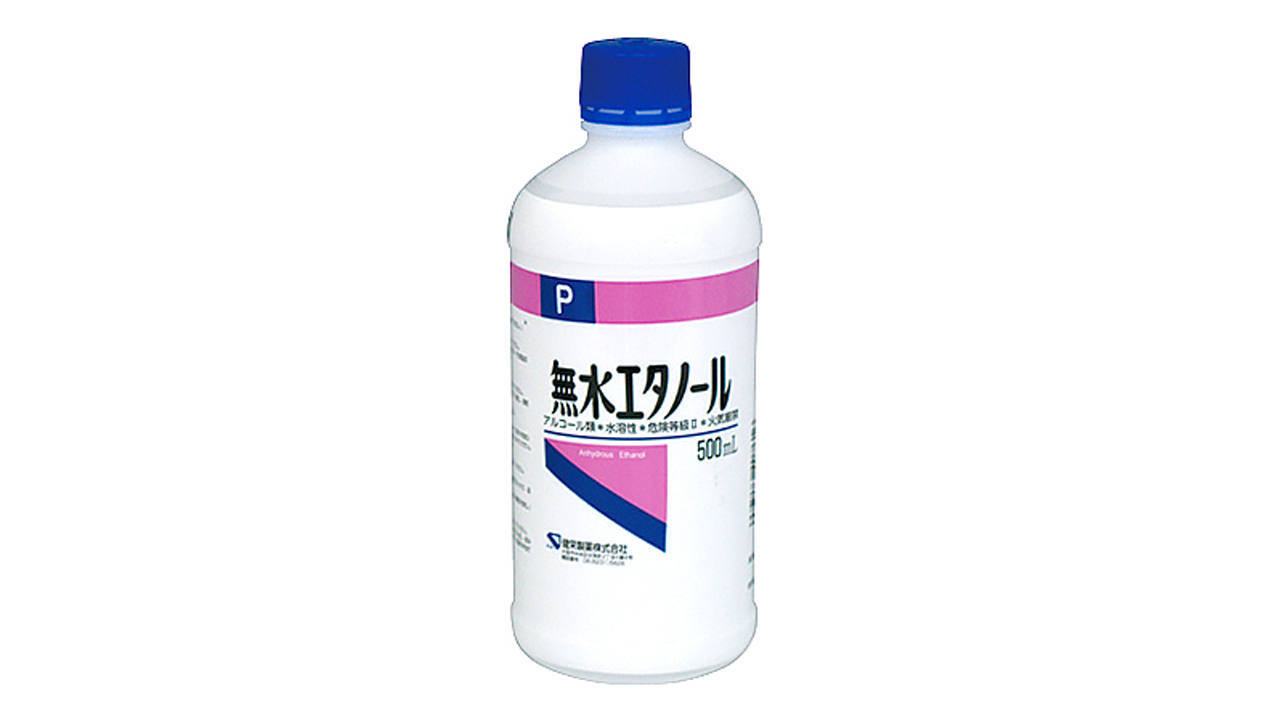

洗浄液:健栄製薬 無水エタノール

健栄製薬 無水エタノール

健栄製薬 無水エタノール – Amazon

無水エタノールは、濃度の濃いアルコールです。

  • レジンタンク(めったに洗わない)の洗浄
  • レジンが付いたスクレーパー(土台から造形物を取り出すための工具)の洗浄
  • 手に付いたレジンを洗い落とすとき

が、主な用途です。

いつも使うのは「水洗いレジン」なので、別に水道水で洗い落とすことはできます。

ただ、なんとなく気分的にと言うか、一応レジンも有害なので、しっかり薬品で落としたいのです。

もし、いつも使ってる消毒液が手元にあれば、それでも十分です。

ちなみに、3Dプリンタ用の洗浄液として多くの方は『IPA』の方をオススメしています。

ガレージ・ゼロ IPA – Amazon

IPAは有害性があります。

値段は安い(無水エタノールの約半額)ですが、IPAを使用する際は、あまり吸い込まないように十分ご注意ください。

積層式と光造形、両方揃えれば『最強』

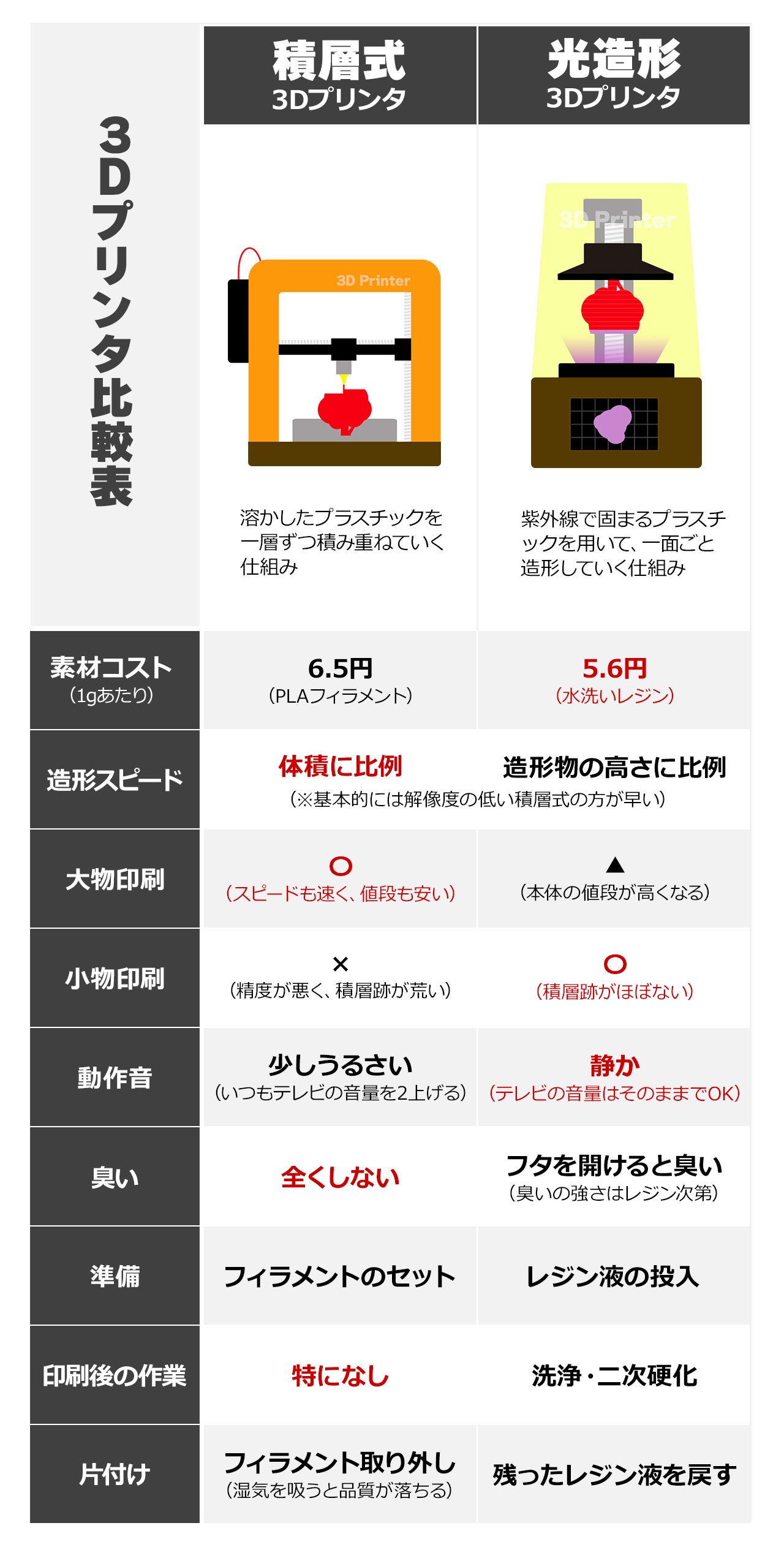

光造形と積層式の3Dプリント方式の違いを示したイラスト

『光造形』と『積層式』、結局どちらが良いのか?

上記の表を見てもらえば分かる通り、どちらも一長一短です。

結論とすれば、『両方揃えるのが、最強』です。

  • プロトタイプ → 積層式で試作
  • 最終モデル → 光造形で生産

という使い分けができます。

試作段階では、印刷して修正を何度も繰り返すことになるので、洗浄や二次硬化の不要な『積層式』が便利です。

「もうこれ以上修正はない」という最終モデルが完成したら、積層跡のないキレイに仕上げられる『光造形』を使い、製品として印刷を行います。

同じデータで『積層式』と『光造形』どちらでも印刷可能

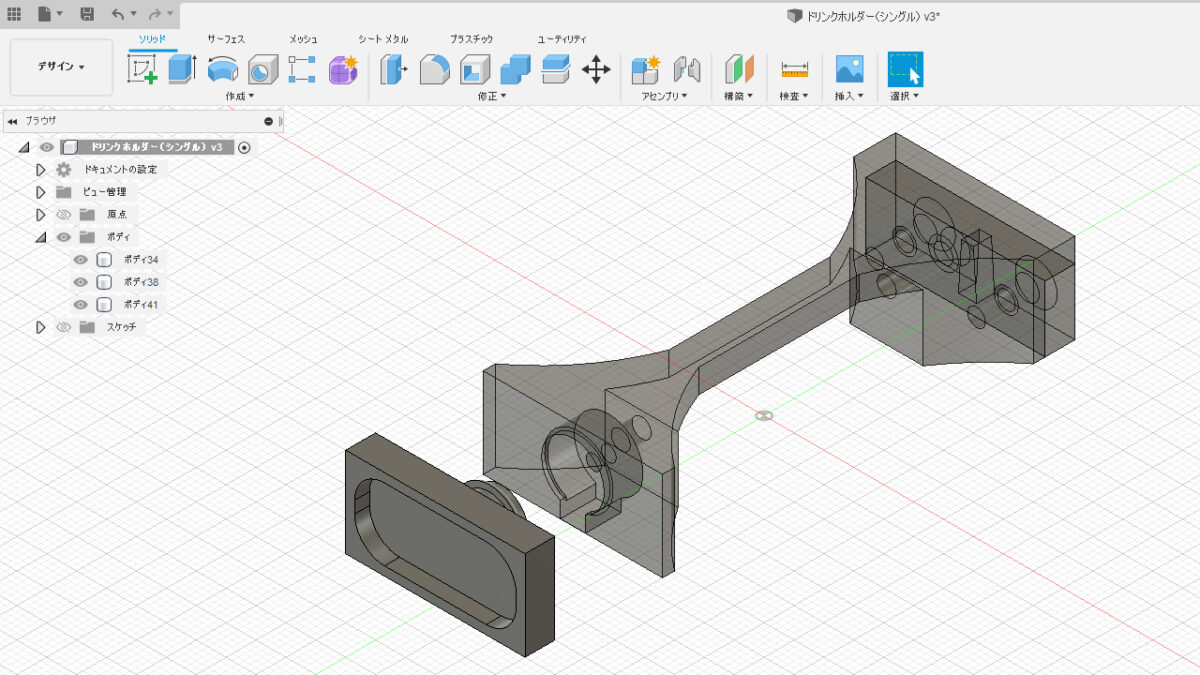

Fusion360で設計した3Dデータ

ちなみに、3Dデータは『積層式』と『光造形』で互換性があります。

例えば、フリーの3D CAD『Fusion360』で作成した3Dデータを「.stl」ファイルで保存。

それぞれの3Dプリンタのスライスソフト(各3Dプリンタ本体ごとに用意されたデータ変換&印刷ソフト)を通して、同じデータを使った印刷が可能です。

3Dプリンタで作ったもの紹介

最後に、私が過去に3Dプリンタ(光造形&積層式)で作ったものを紹介します。

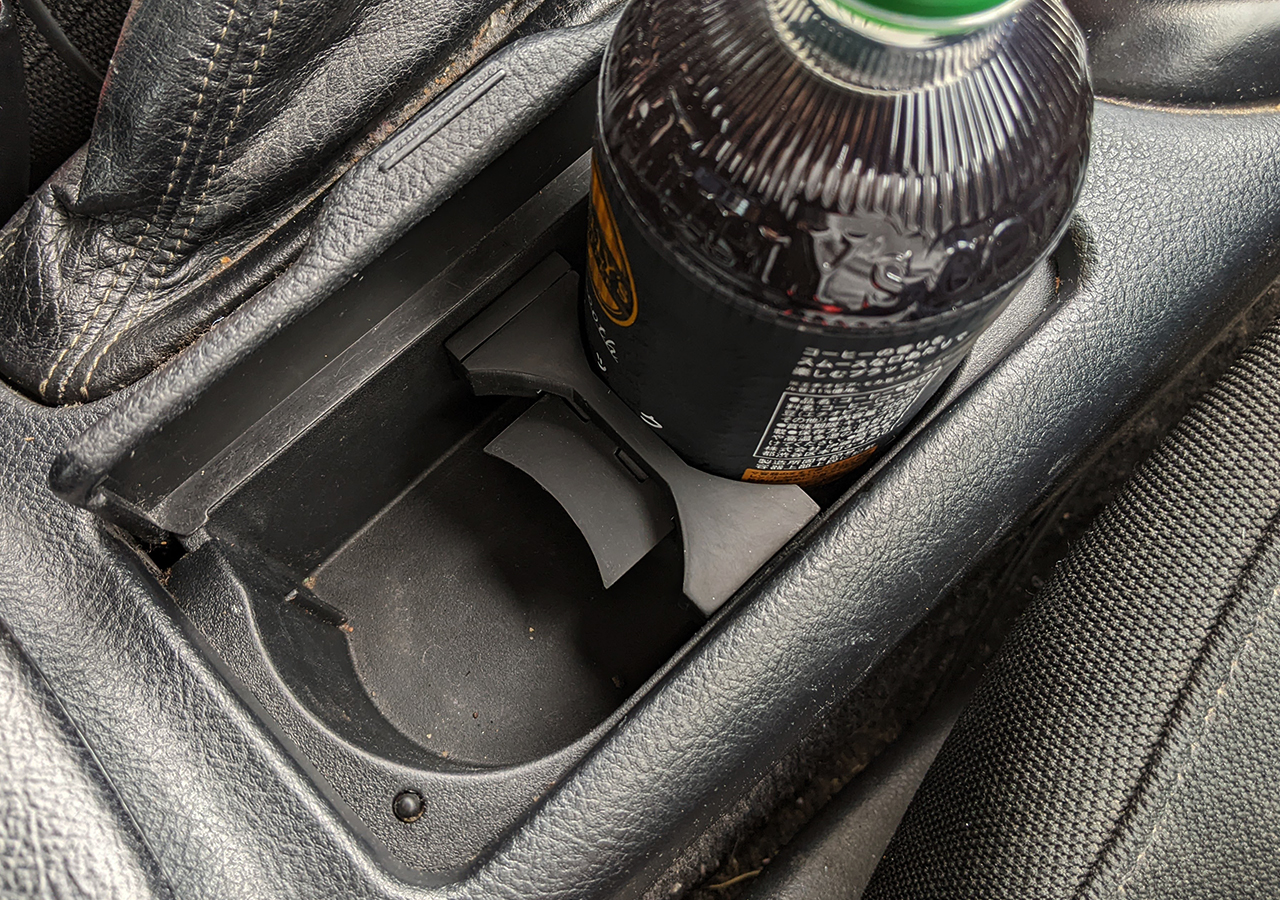

大きいペットボトル対応ドリンクホルダー

積層式で作成↓

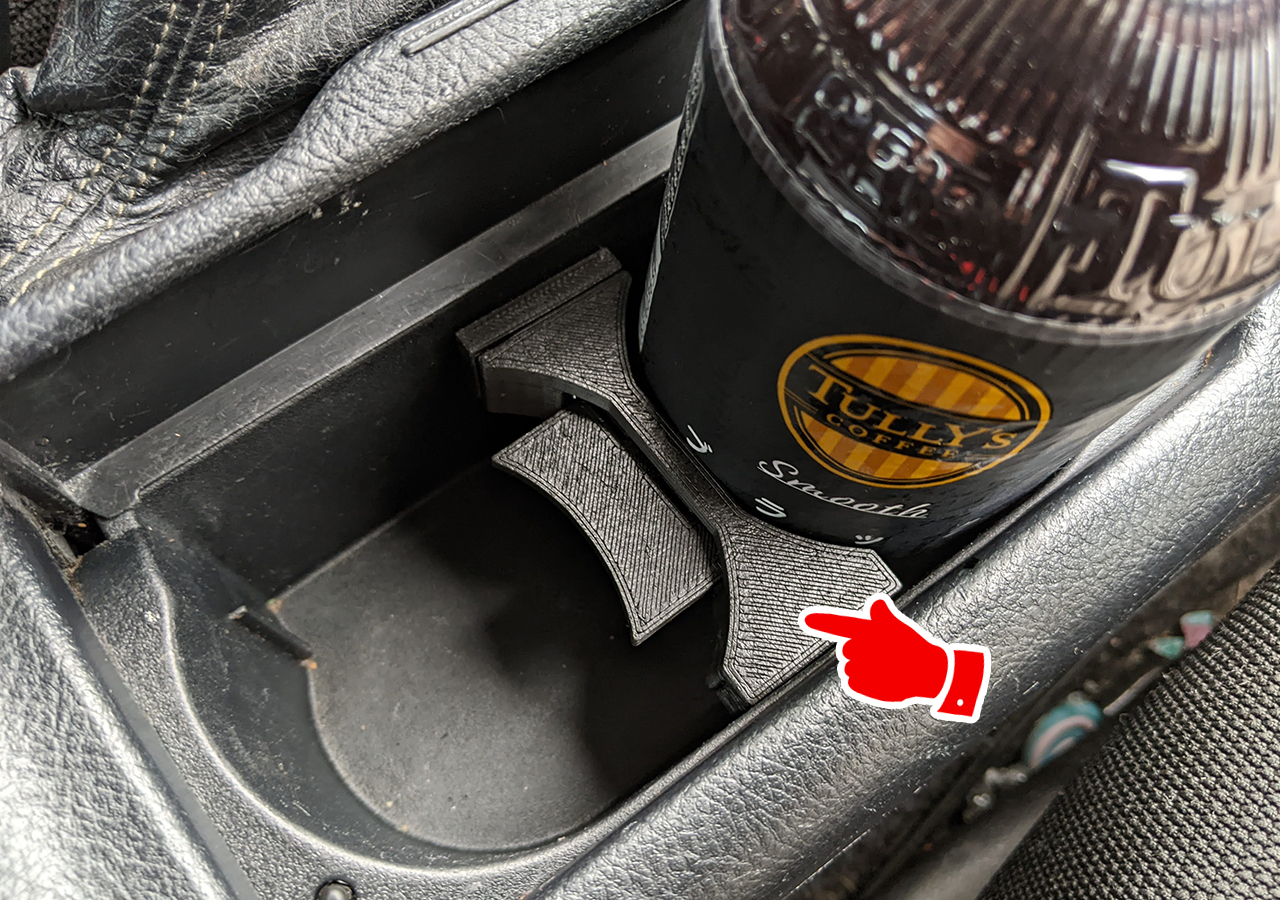

大きいペットボトル対応ドリンクホルダー(積層式で作成)

光造形で作成↓

大きいペットボトル対応ドリンクホルダー(光造形で作成)

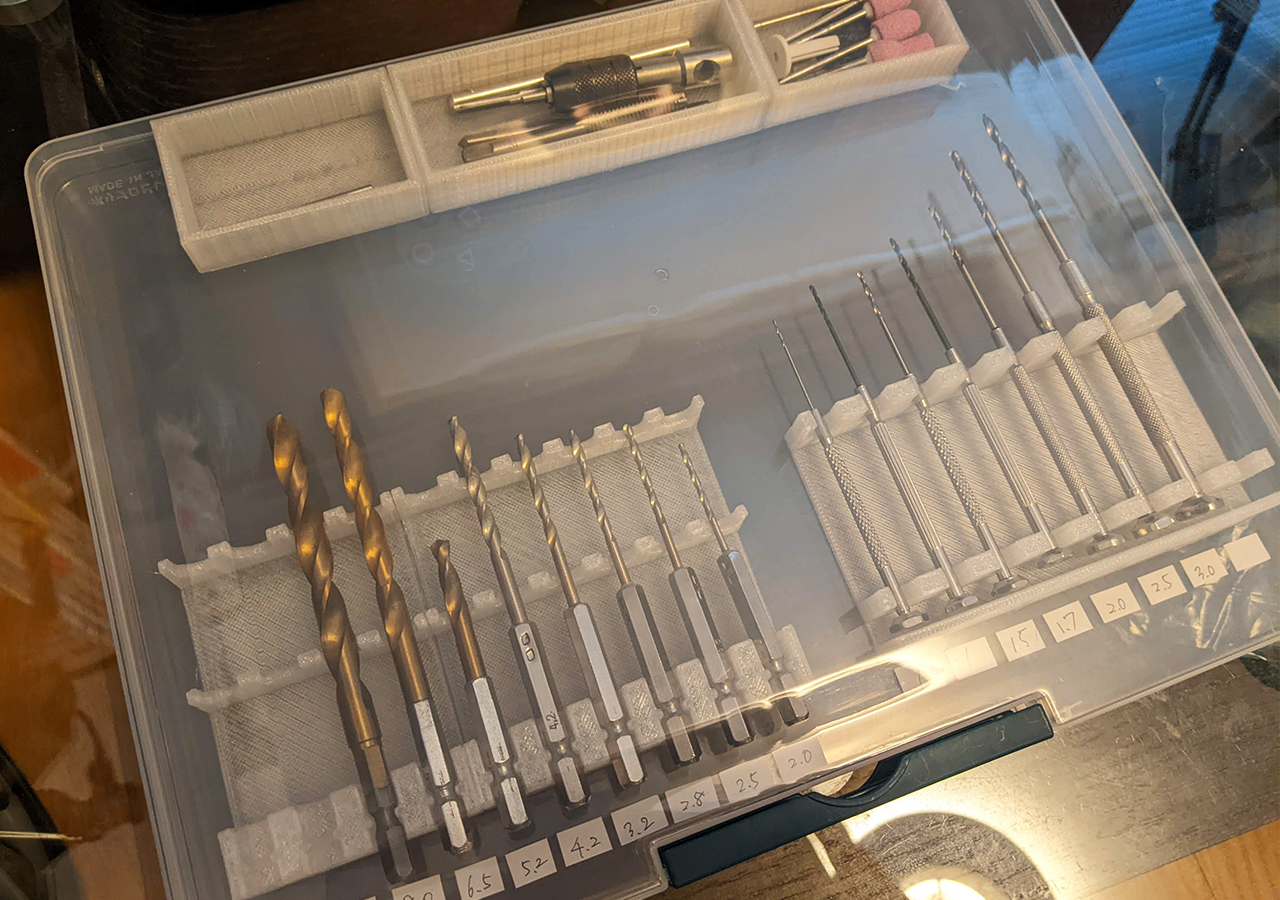

ドリルの刃インナーケース

ドリルの刃インナーケース

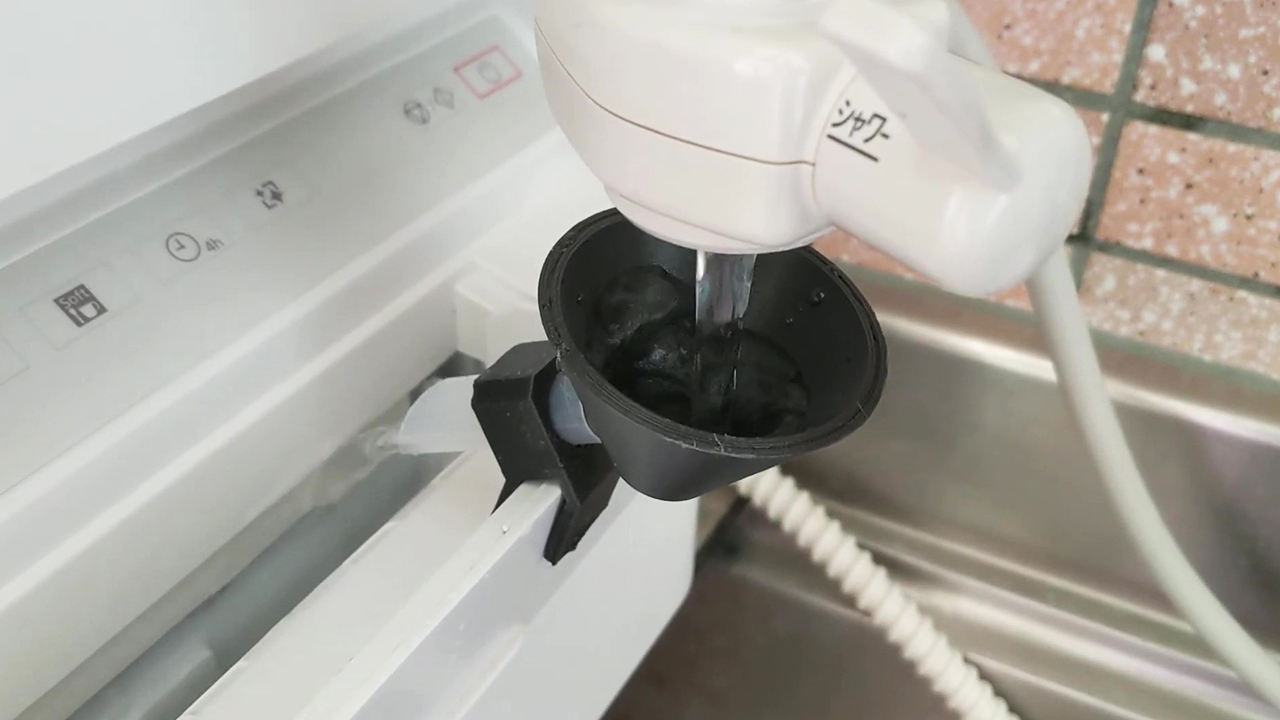

食洗器の給水タンクアタッチメント

食洗器の給水タンクアタッチメント

食器洗い乾燥機 NP-TSK1(Panasonic)に水道から給水するためのアタッチメント
動画

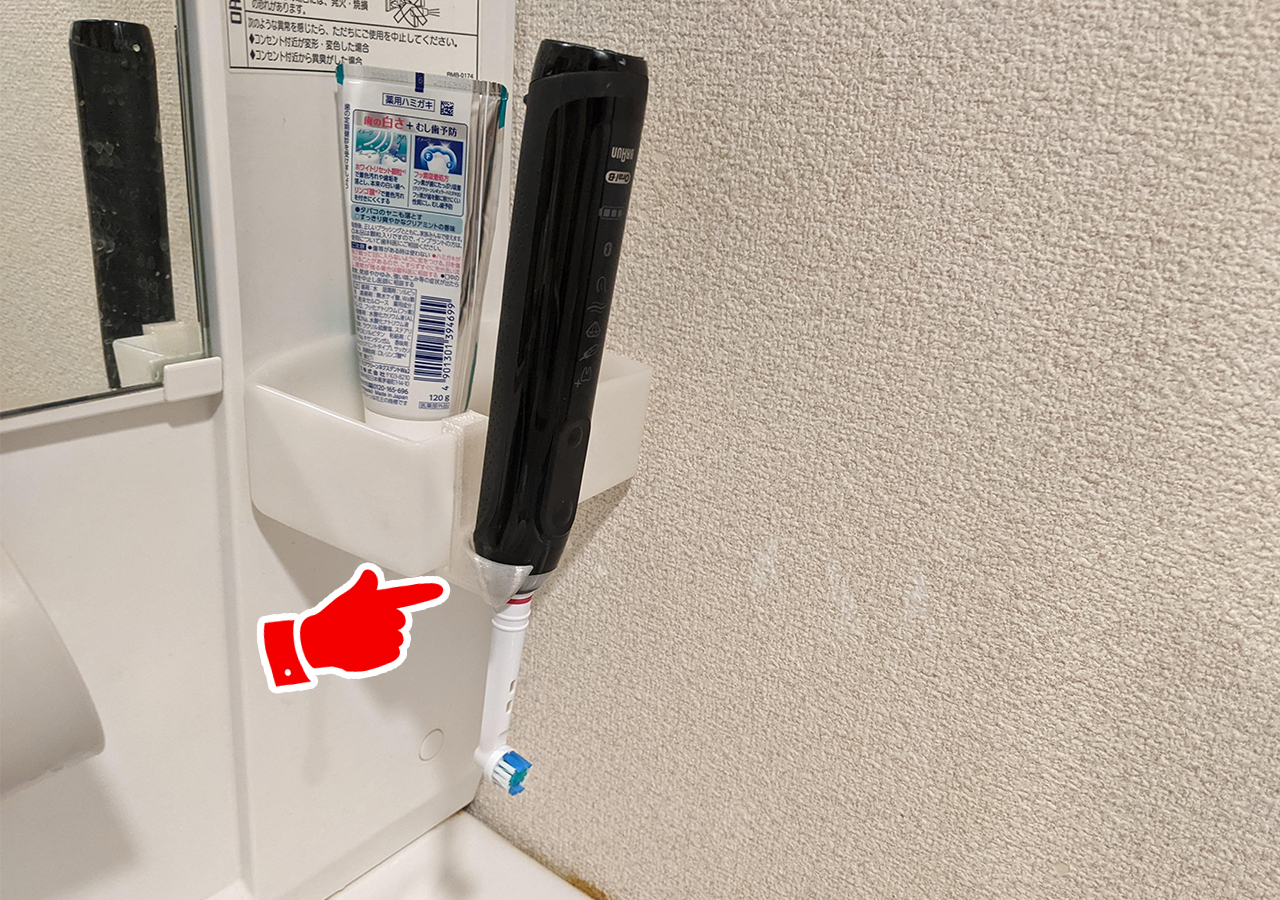

掃除不要の電動歯ブラシホルダー

掃除不要の電動歯ブラシホルダー

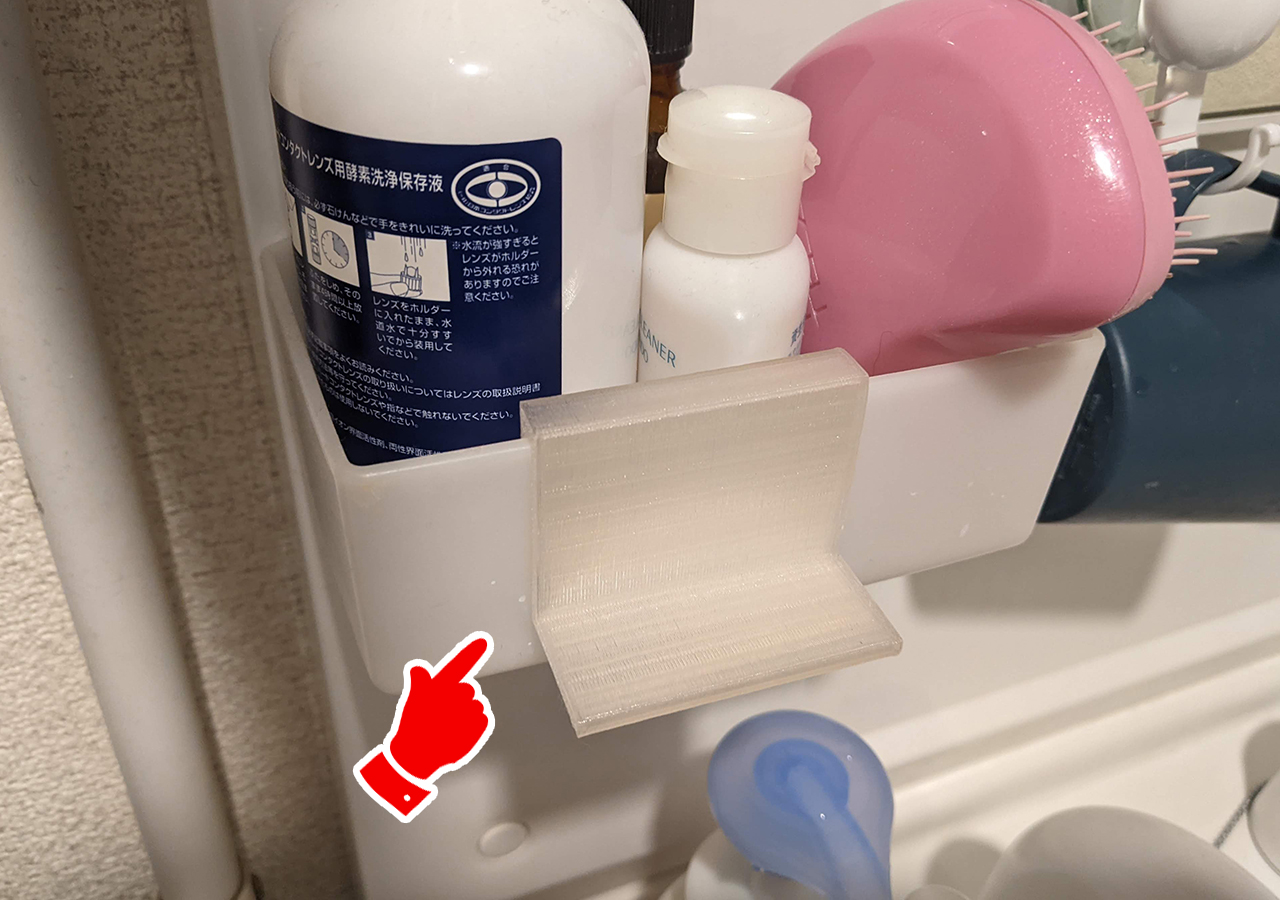

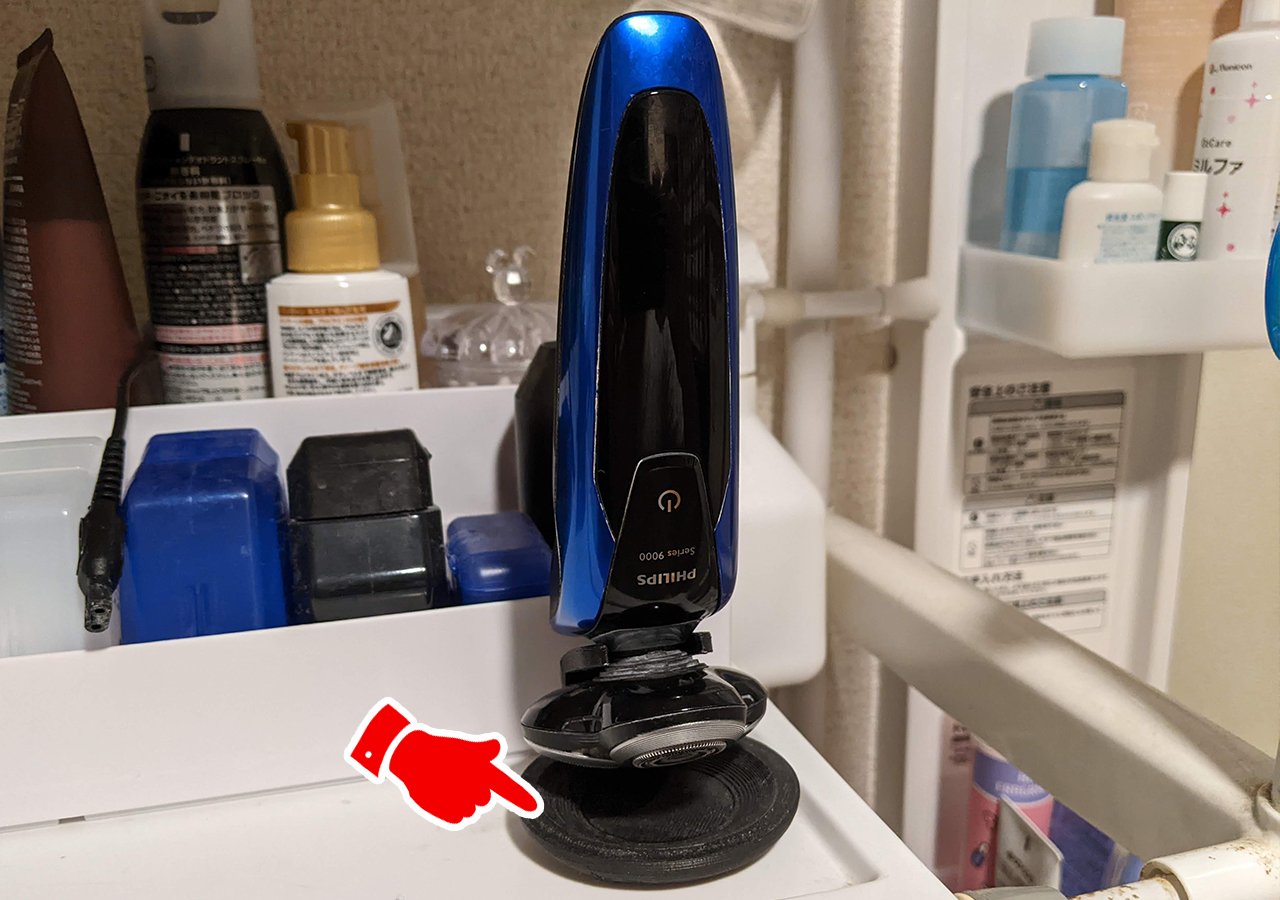

シェーバーの水漏れを守るスタンド

シェーバーの水漏れを守るスタンド

イレクターアタッチメント(ハンガーと繋いで長さを延長)

イレクターアタッチメント(ハンガーと繋いで長さを延長)

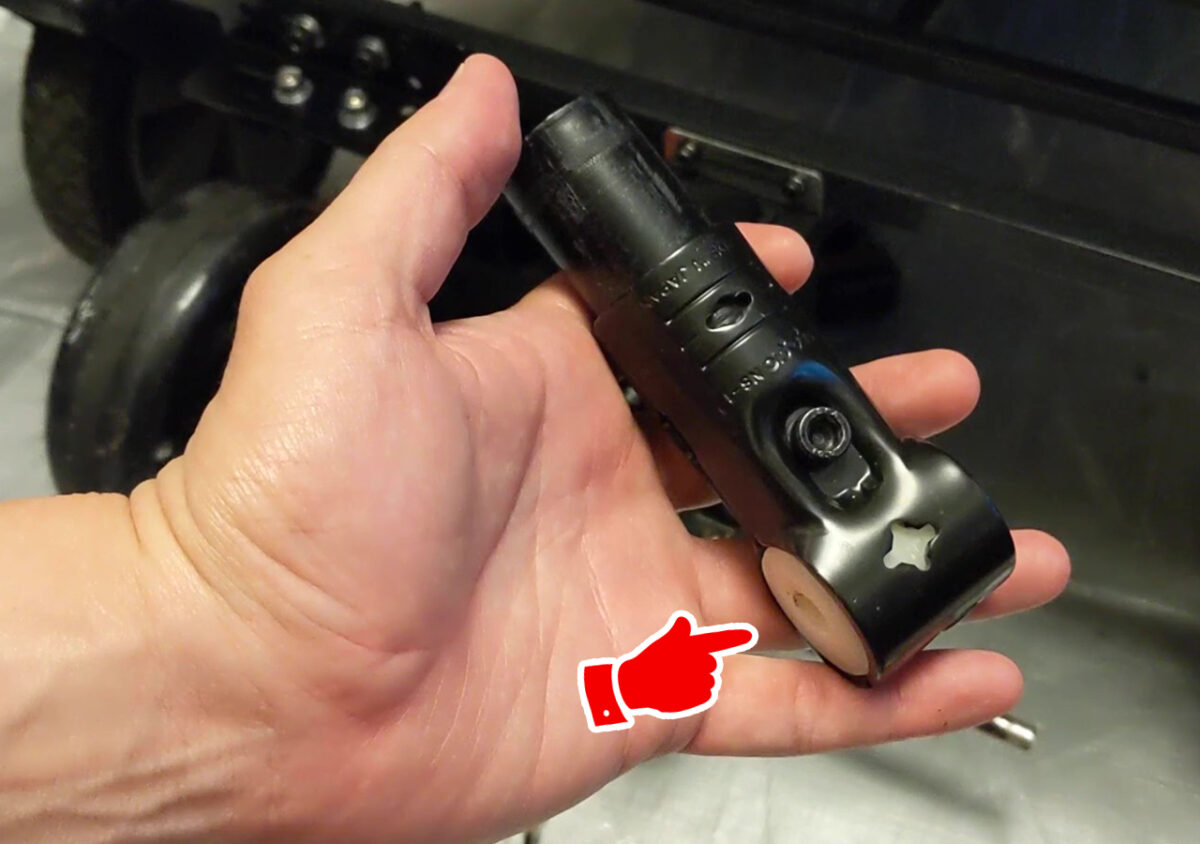

イレクターパイプ用インナー

イレクターインナー

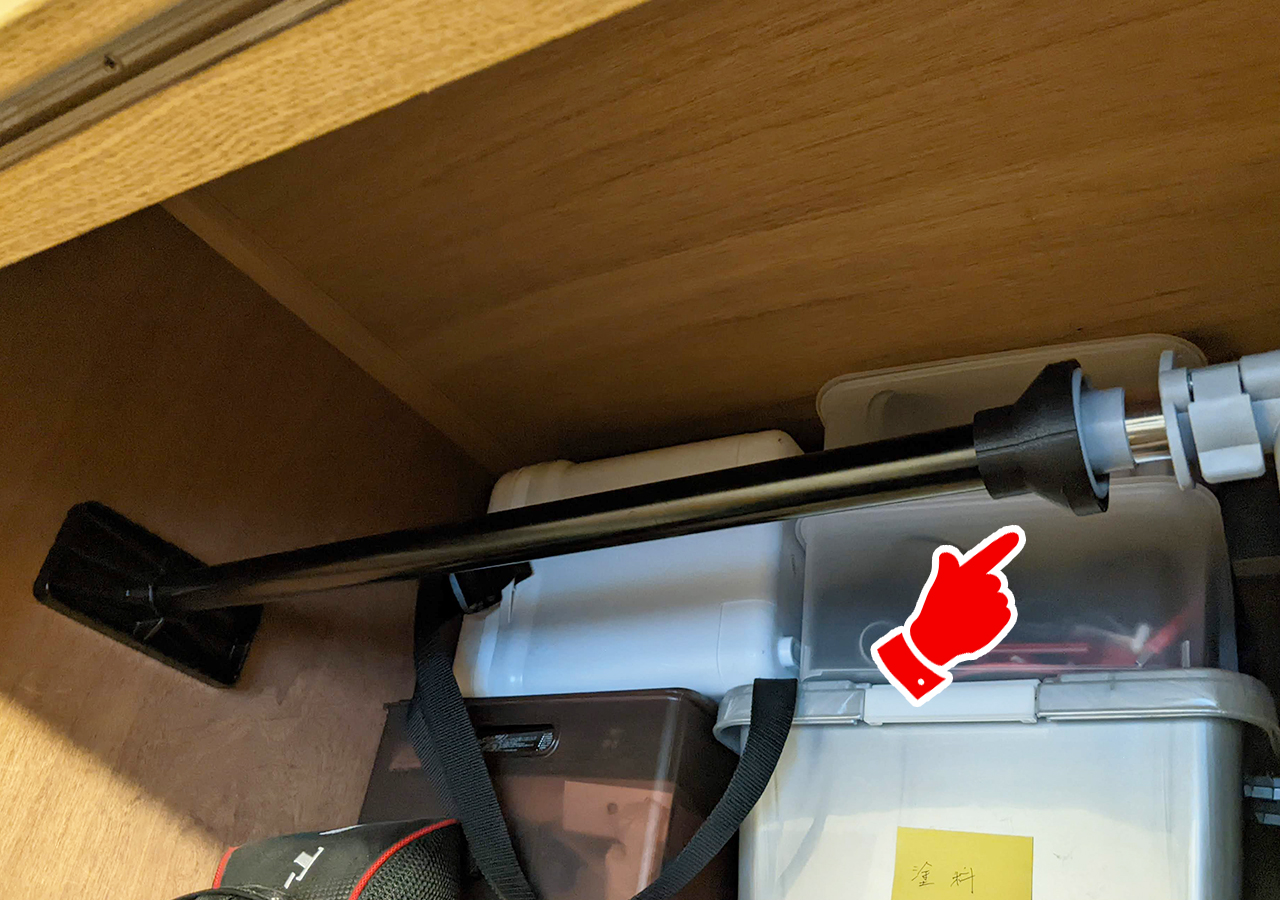

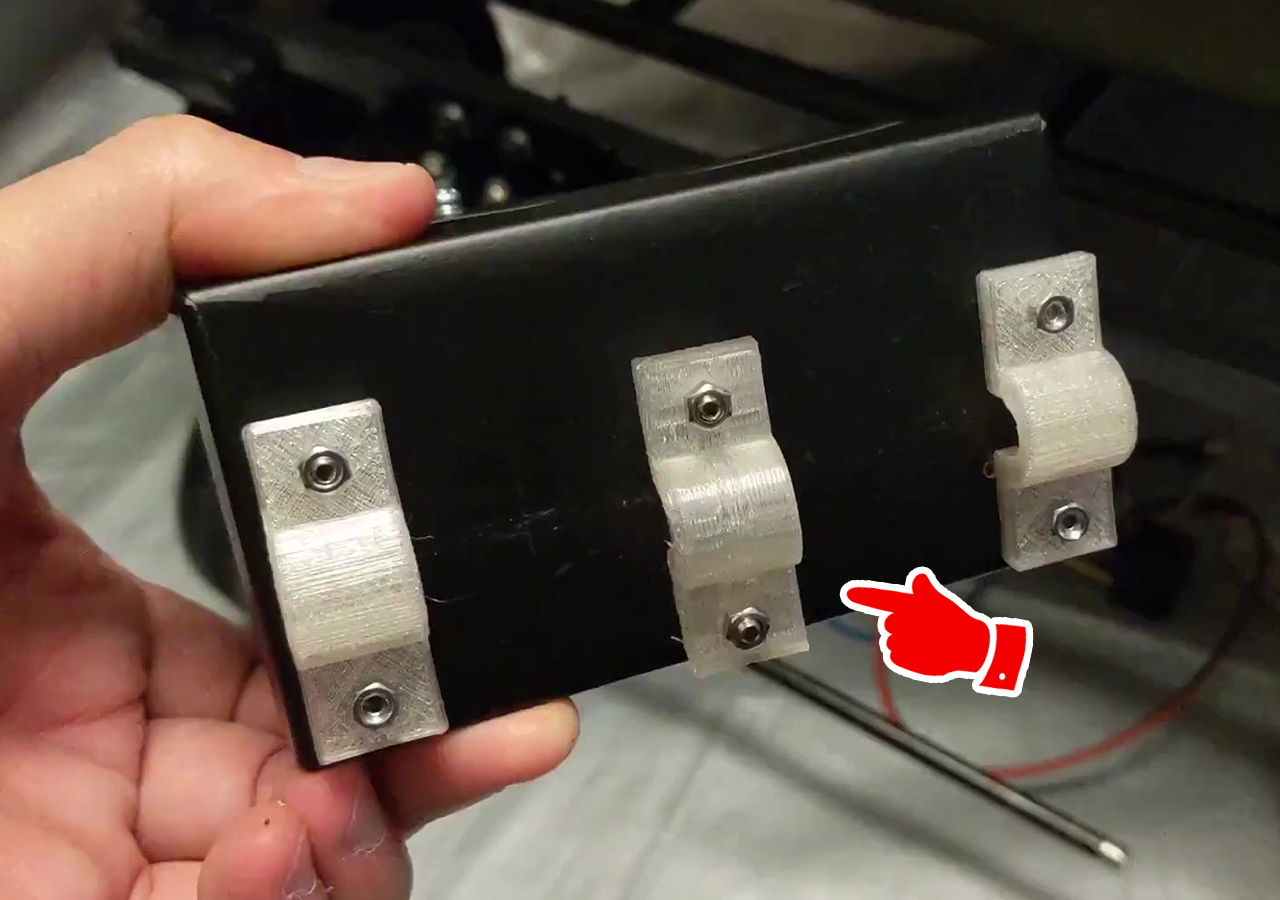

細いパイプとケースを繋ぐためのアタッチメント

細いパイプとケースを繋ぐアタッチメント

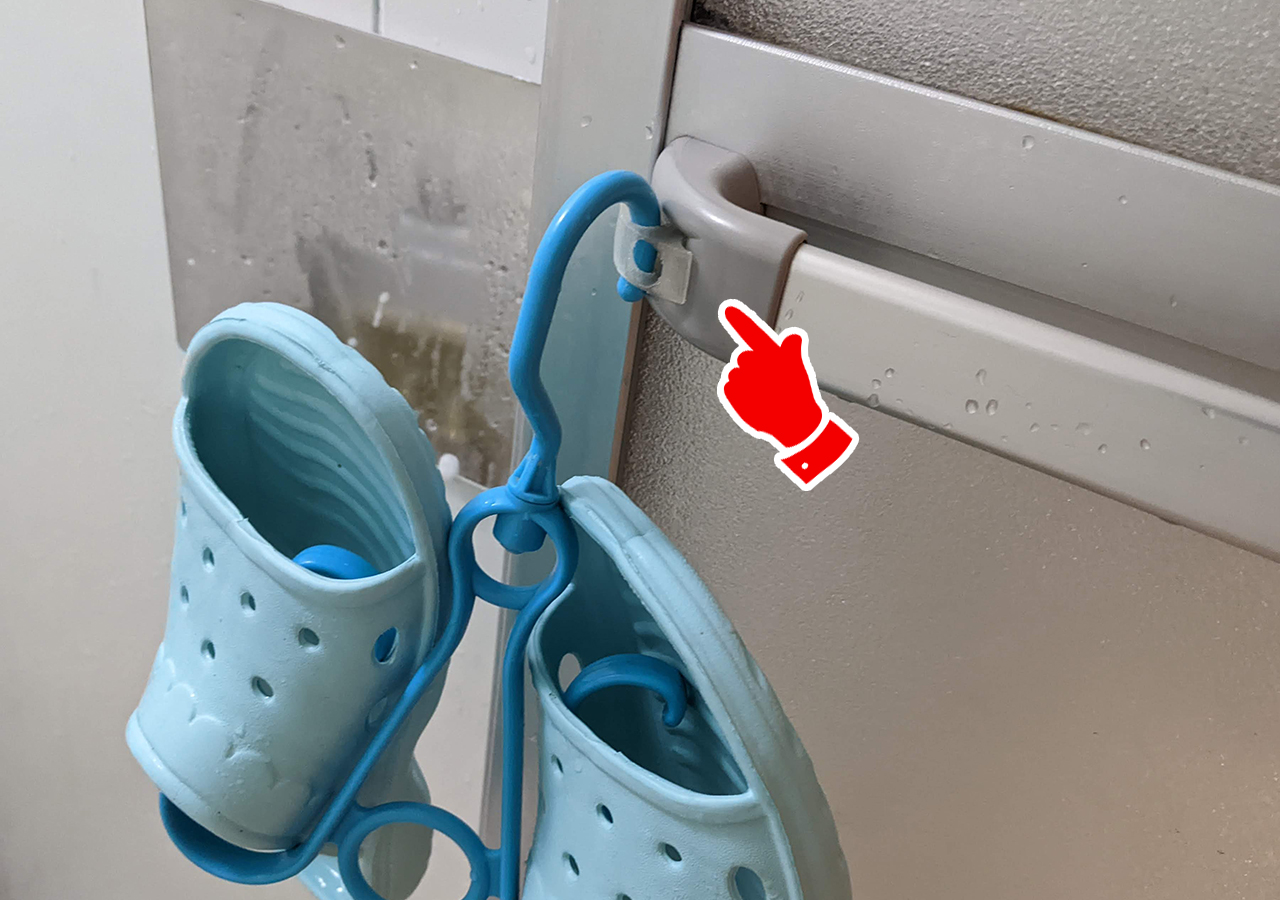

お風呂場の取っ手にスリッパ用ハンガーを吊り下げるためのパーツ

お風呂場の取っ手にスリッパ用ハンガーを吊り下げるためのパーツ

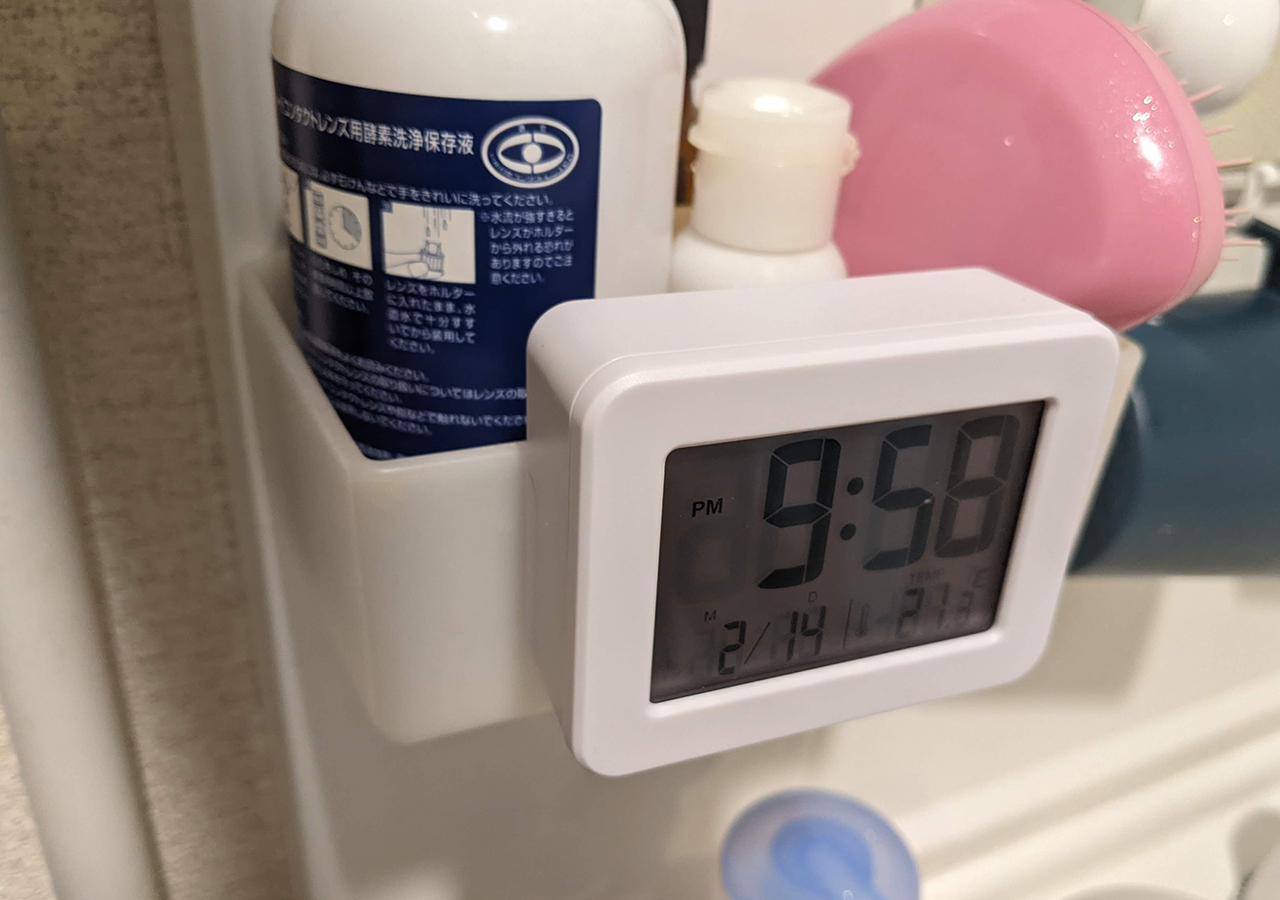

ダイソーで買った300円のデジタル時計置き場

ダイソーで買った300円のデジタル時計置き場

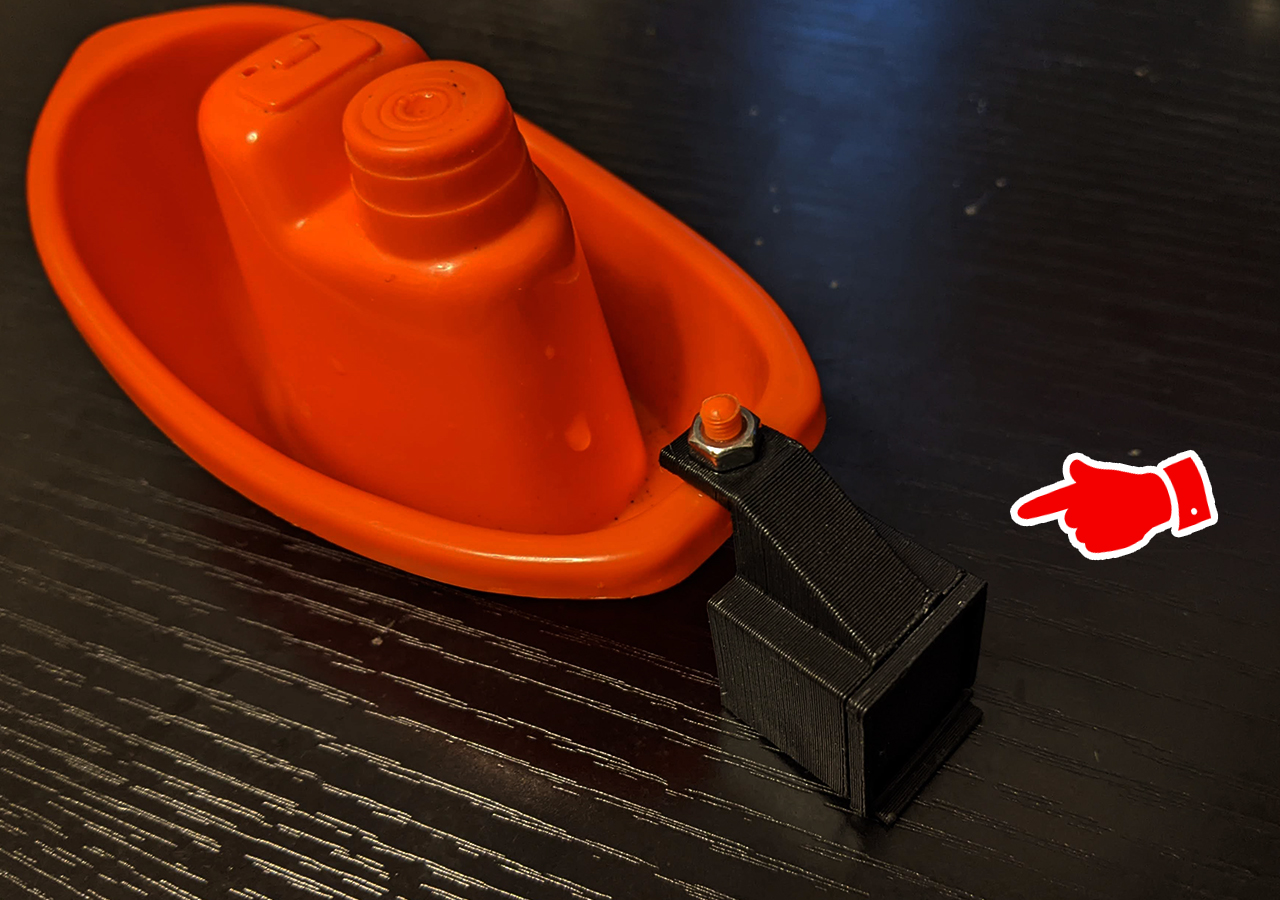

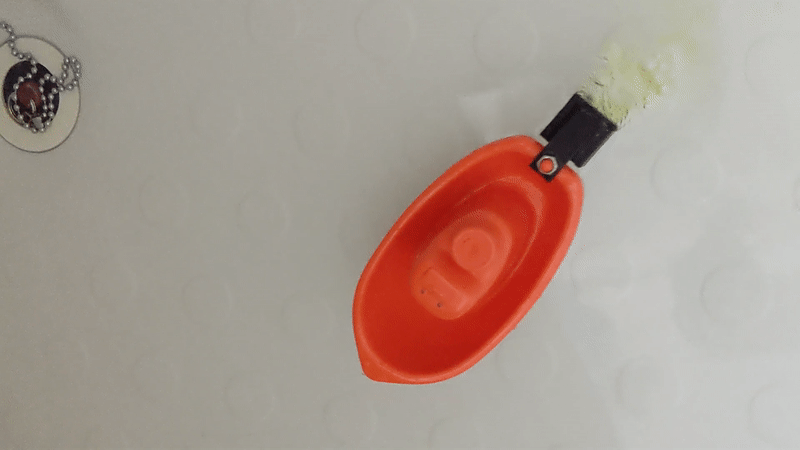

船のおもちゃを入浴剤の泡で進ませるためのパーツ

船のおもちゃを入浴剤の泡で進ませるためのパーツ
入浴剤の泡で前進する船

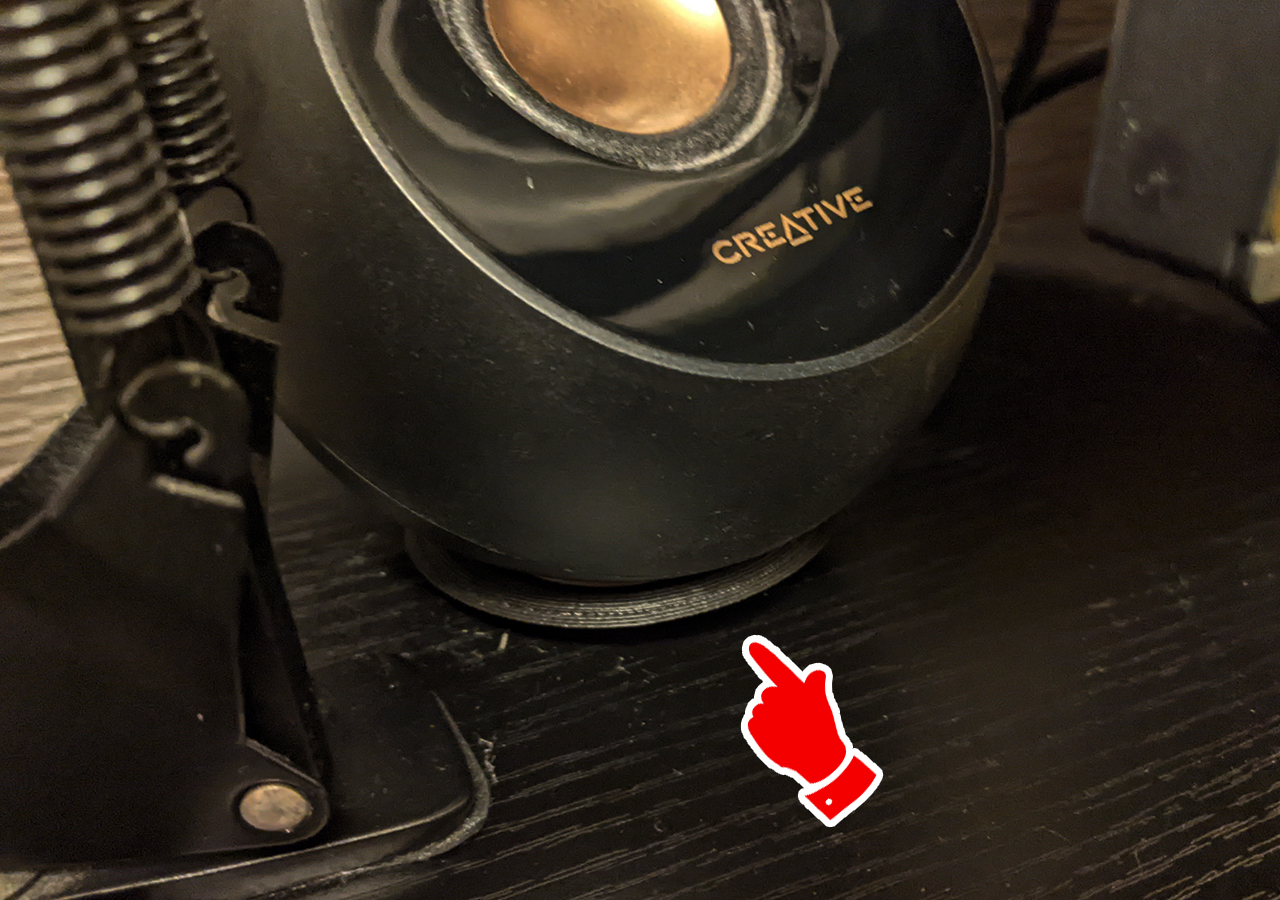

パソコンデスクのケーブルを通す穴にぴったりハマるスピーカースタンド

パソコンデスクのケーブルを通す穴にぴったりハマるスピーカースタンド

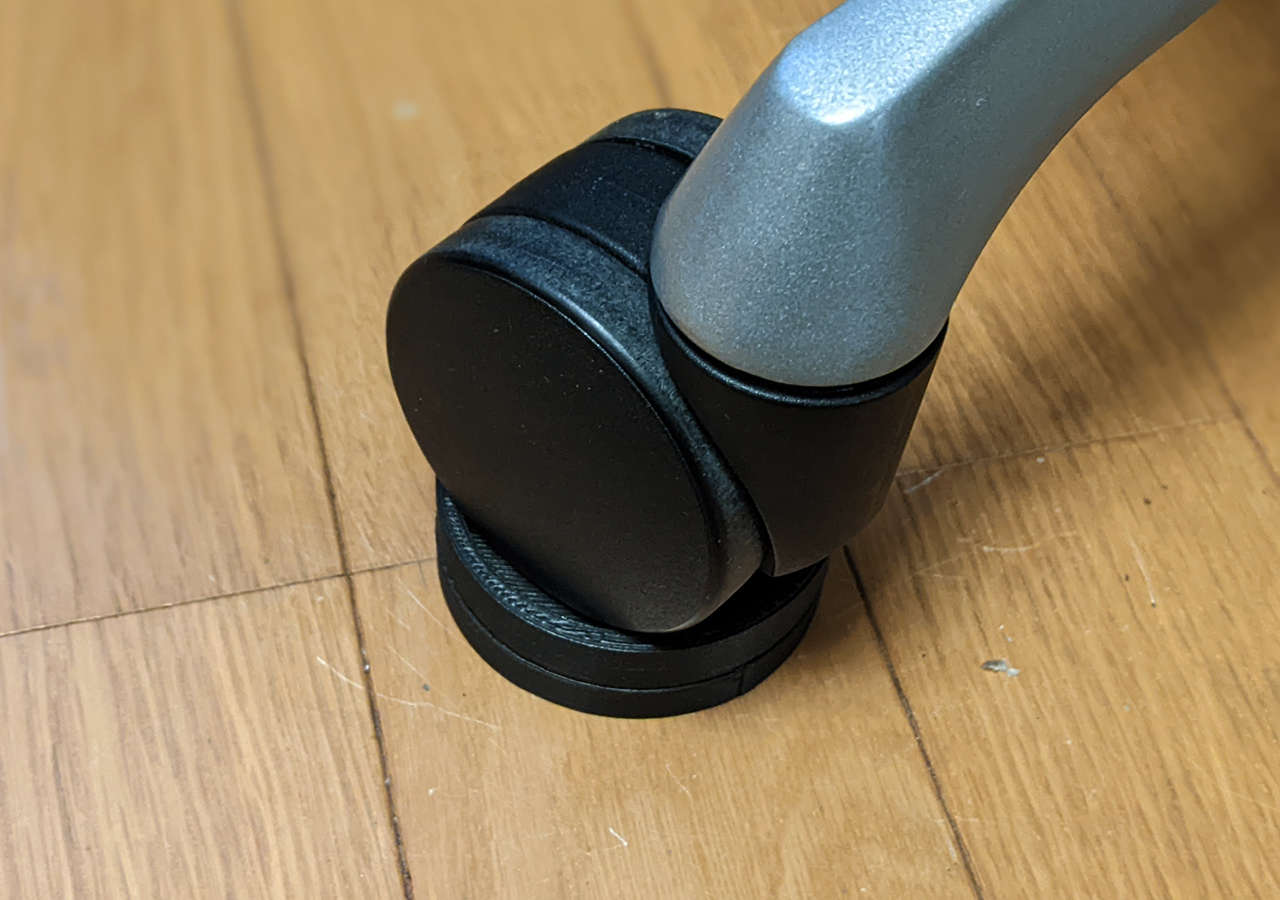

キャスターストッパー

キャスターストッパー

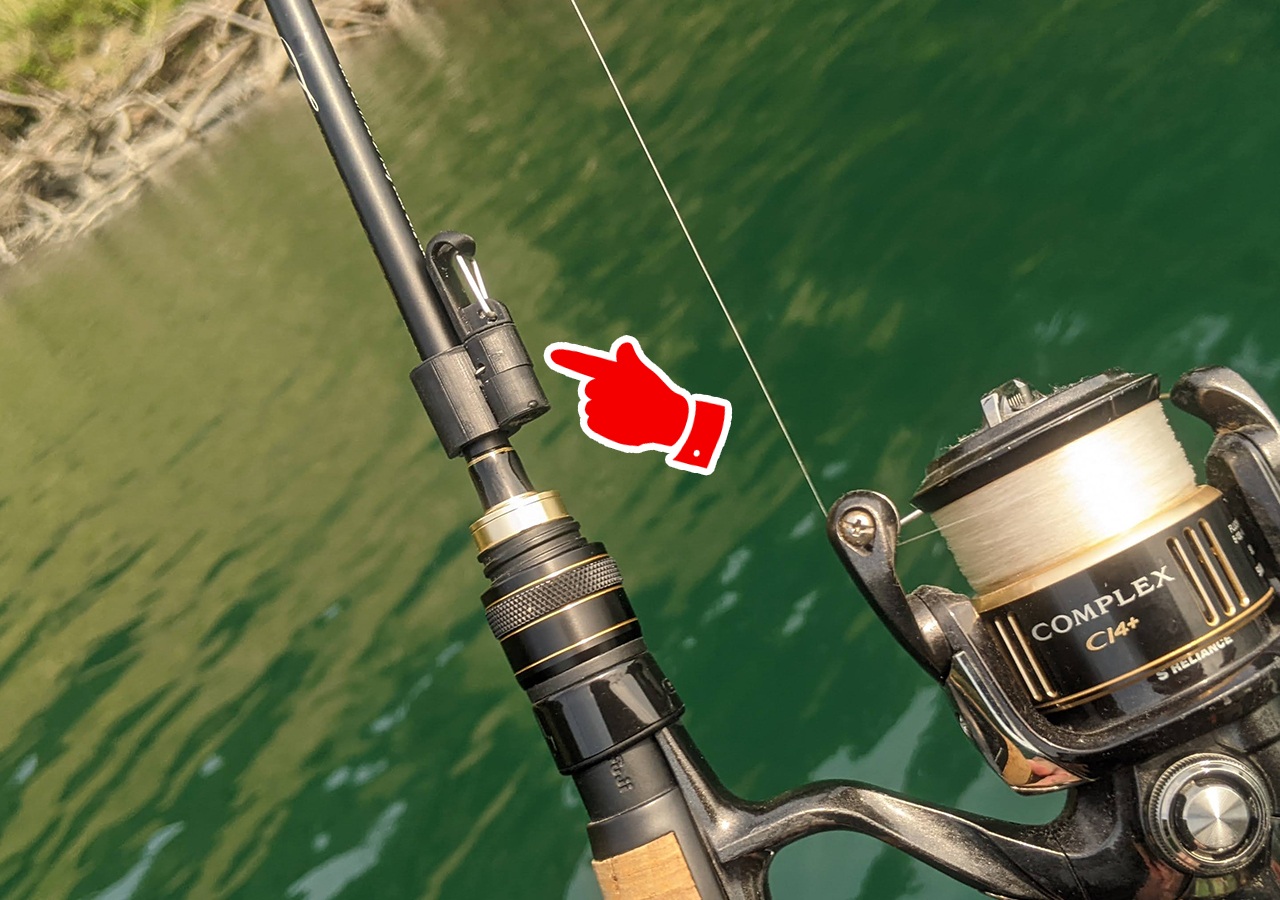

釣り具

3Dプリンタで作った釣り道具

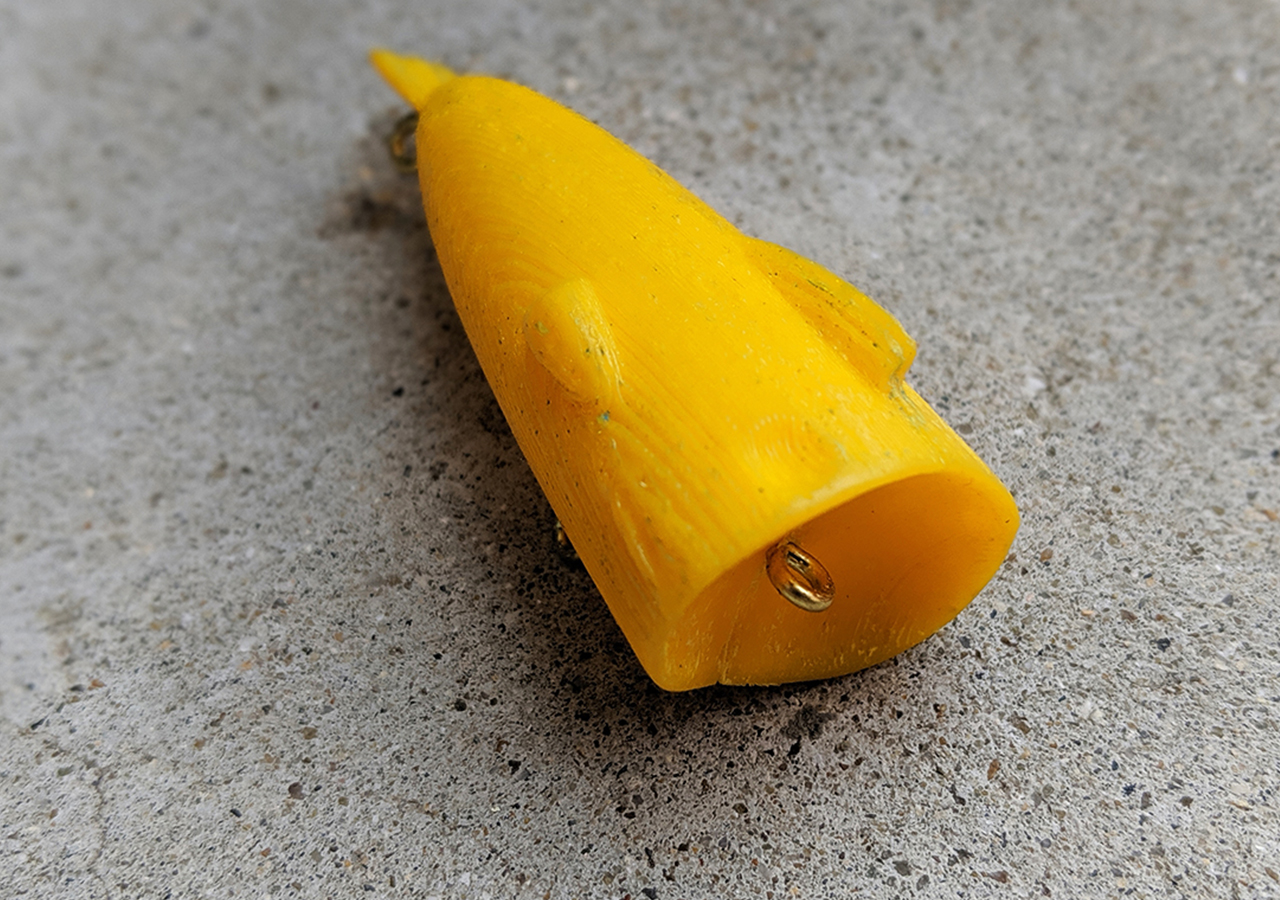

ルアー

3Dプリンタで作ったルアー

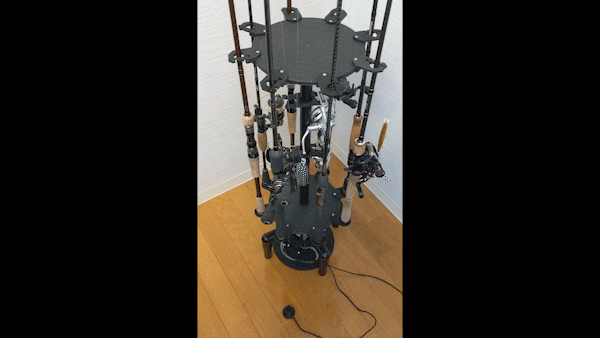

収納ラック

回転型収納ラック

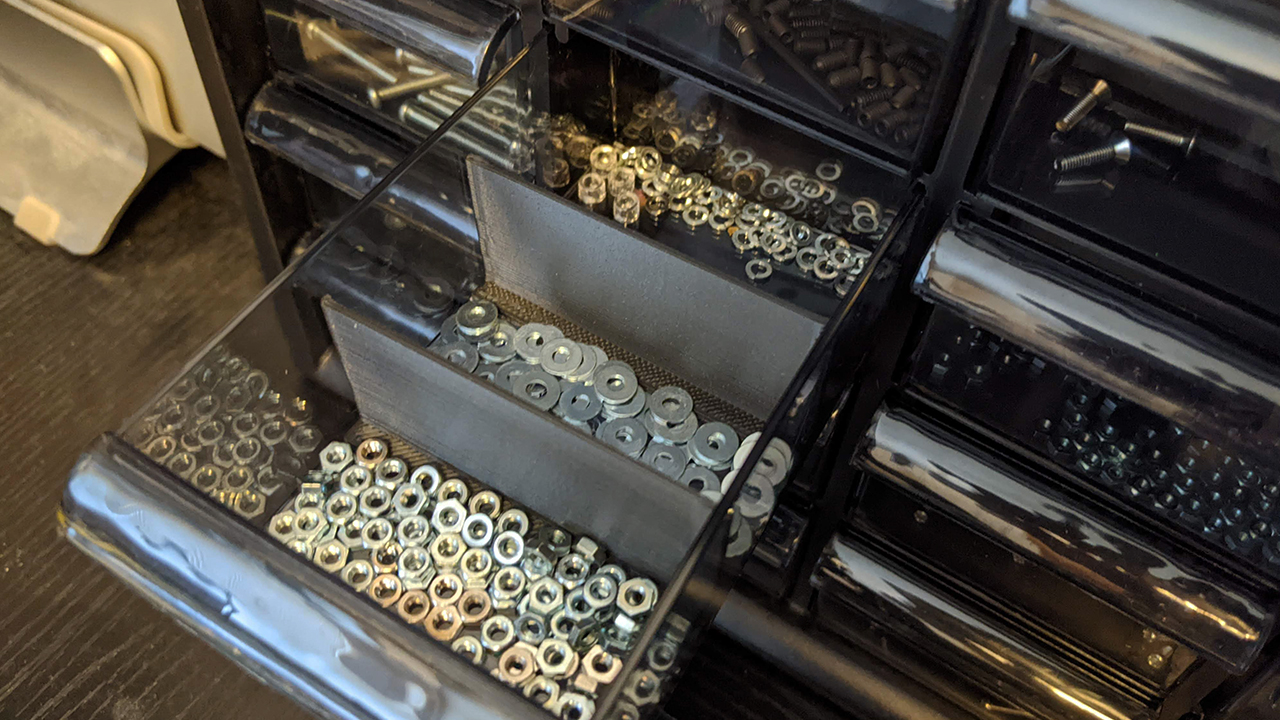

ケース内の仕切り

ケース内の仕切り
