標準DCジャック(2.1mm)ケーブルを自作するときの制作手順【テキスト版】
今回は、標準DCジャック(内径:2.1mm/外形:5.5mm)ケーブルを自作するときの制作手順を紹介します。
![標準DCジャック(内径:2.1mm/外形:5.5mm)](https://www.ekit-tech.com/wp-content/uploads/20210711-1.jpg)
ケーブルはダイソーで適当に買ってきたUSBケーブルを使っています。
両端のUSB端子は不要なので切断しています。

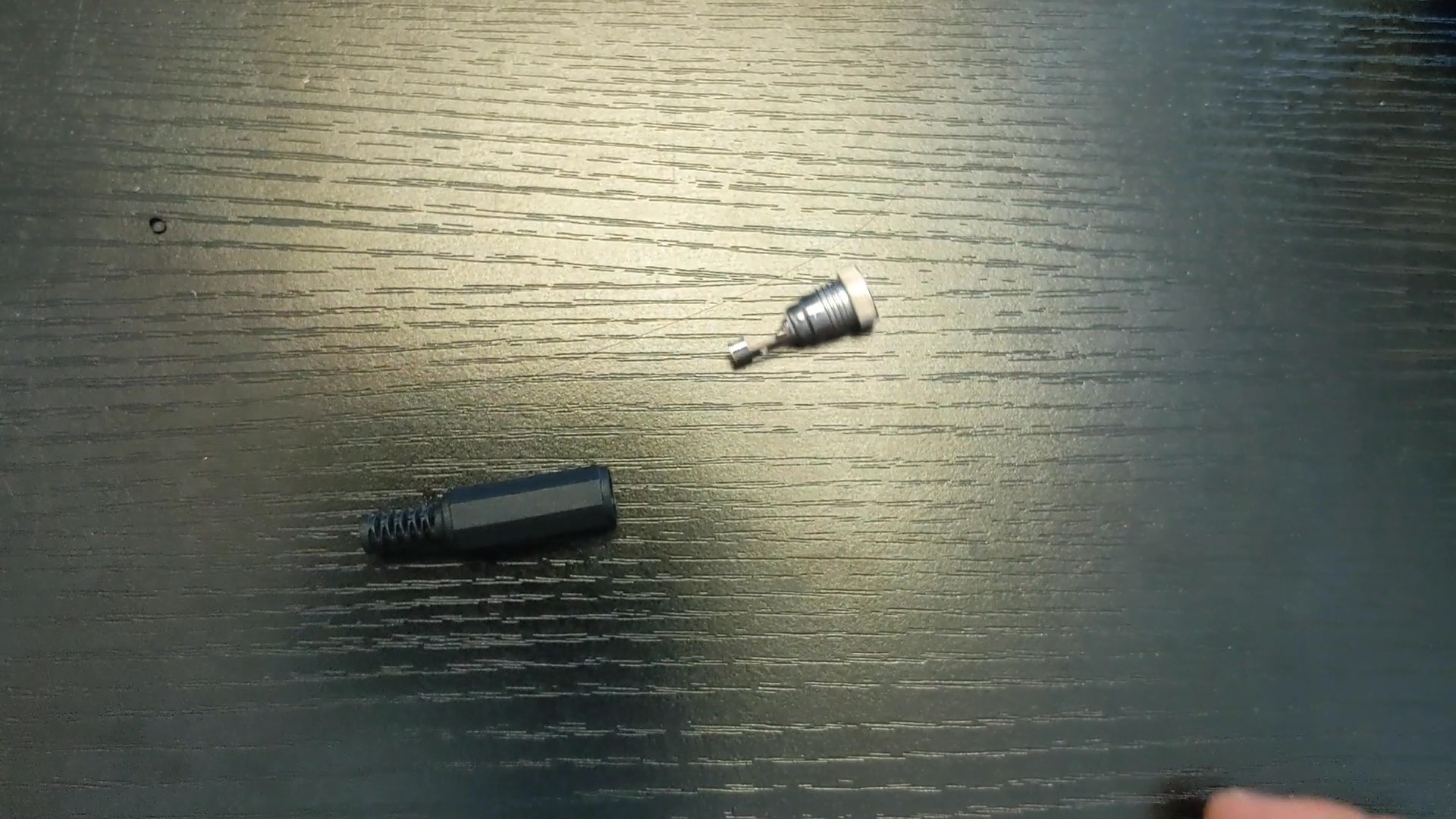

1.端子部分とモールド部分を分解

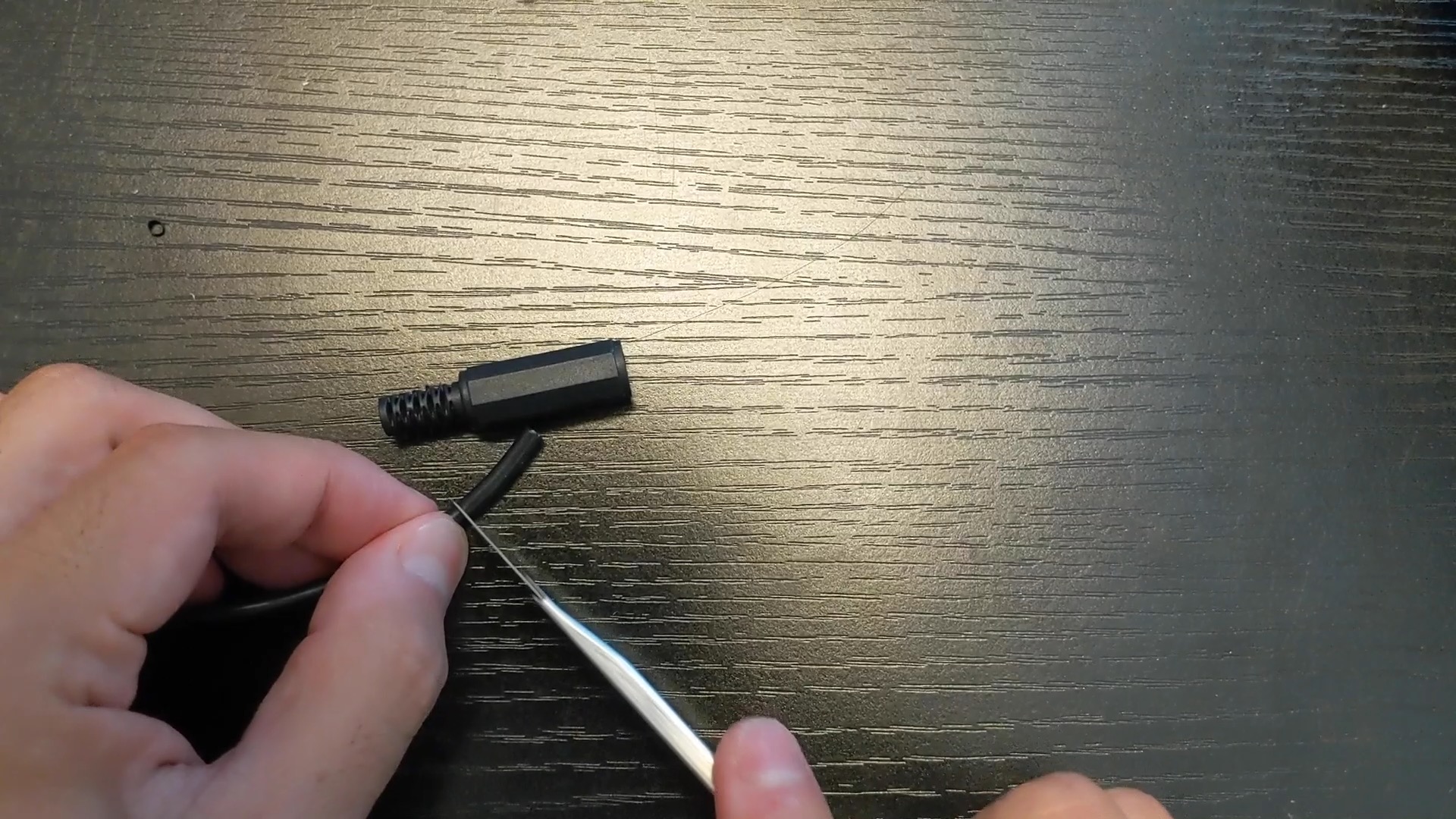

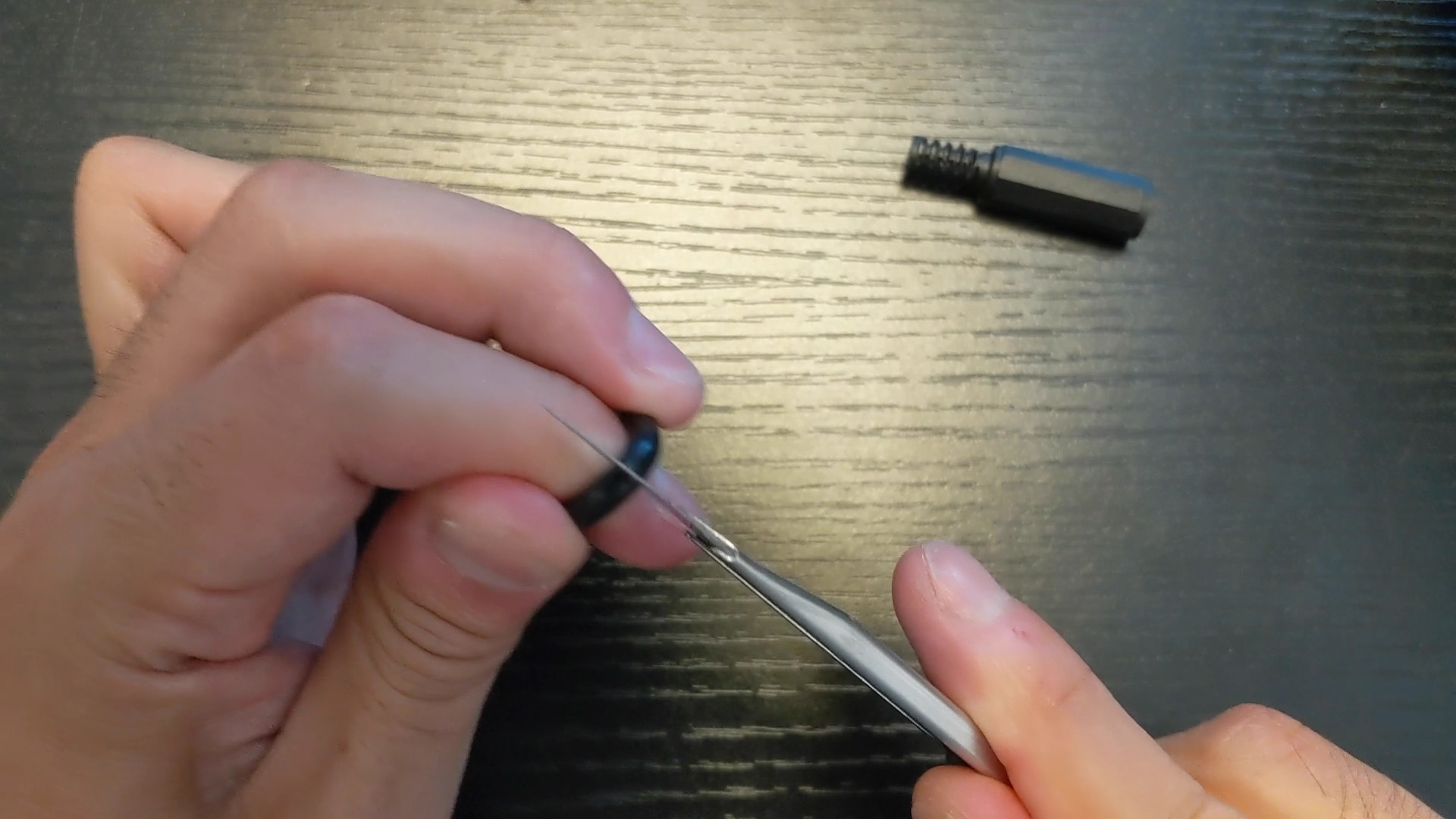

2.ケーブルの被覆を剥く
3.不要なケーブルをカット

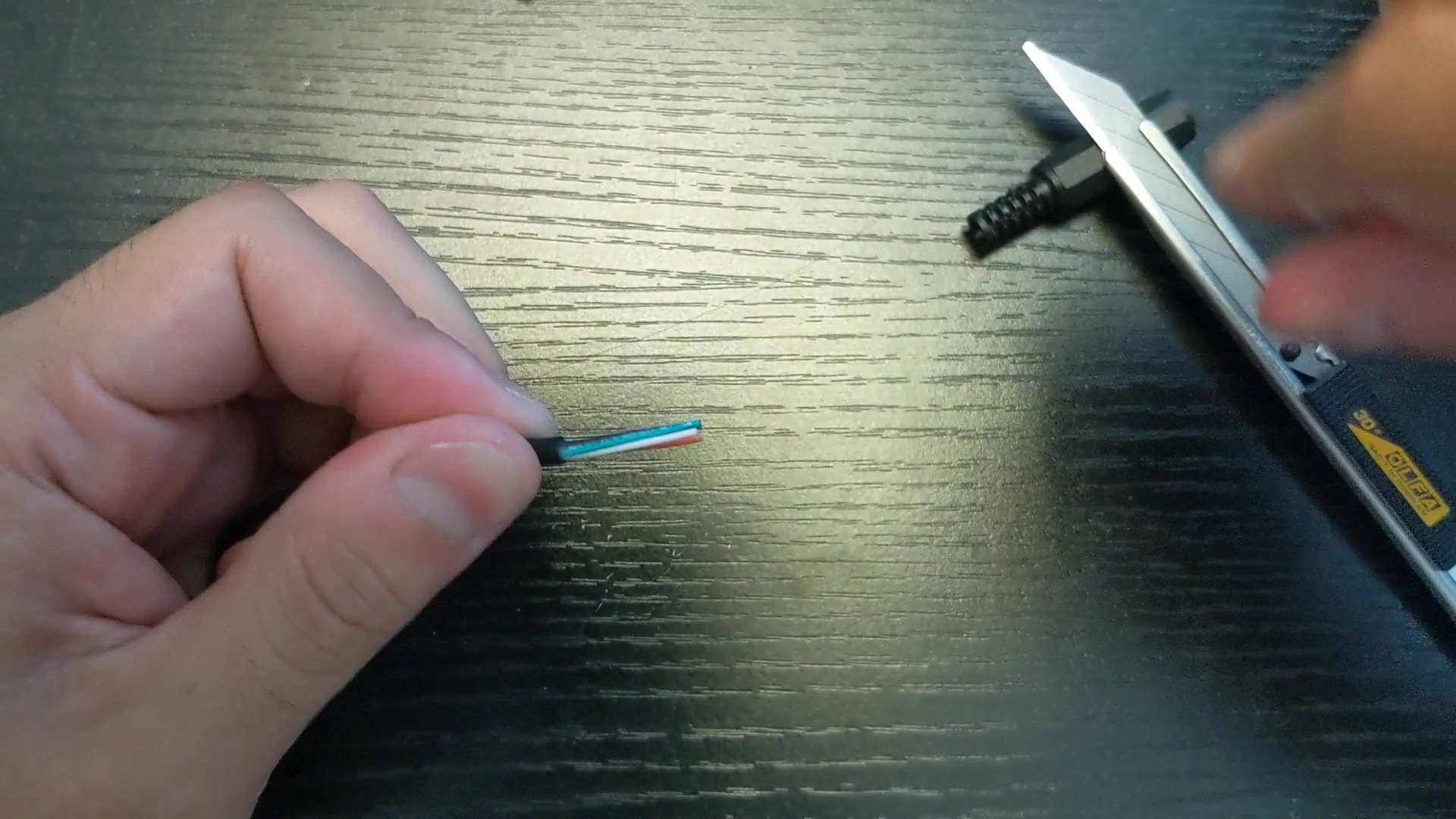

![赤・黒・緑・白の色をした線が4本](https://www.ekit-tech.com/wp-content/uploads/20210711-5-1200x675.jpg)

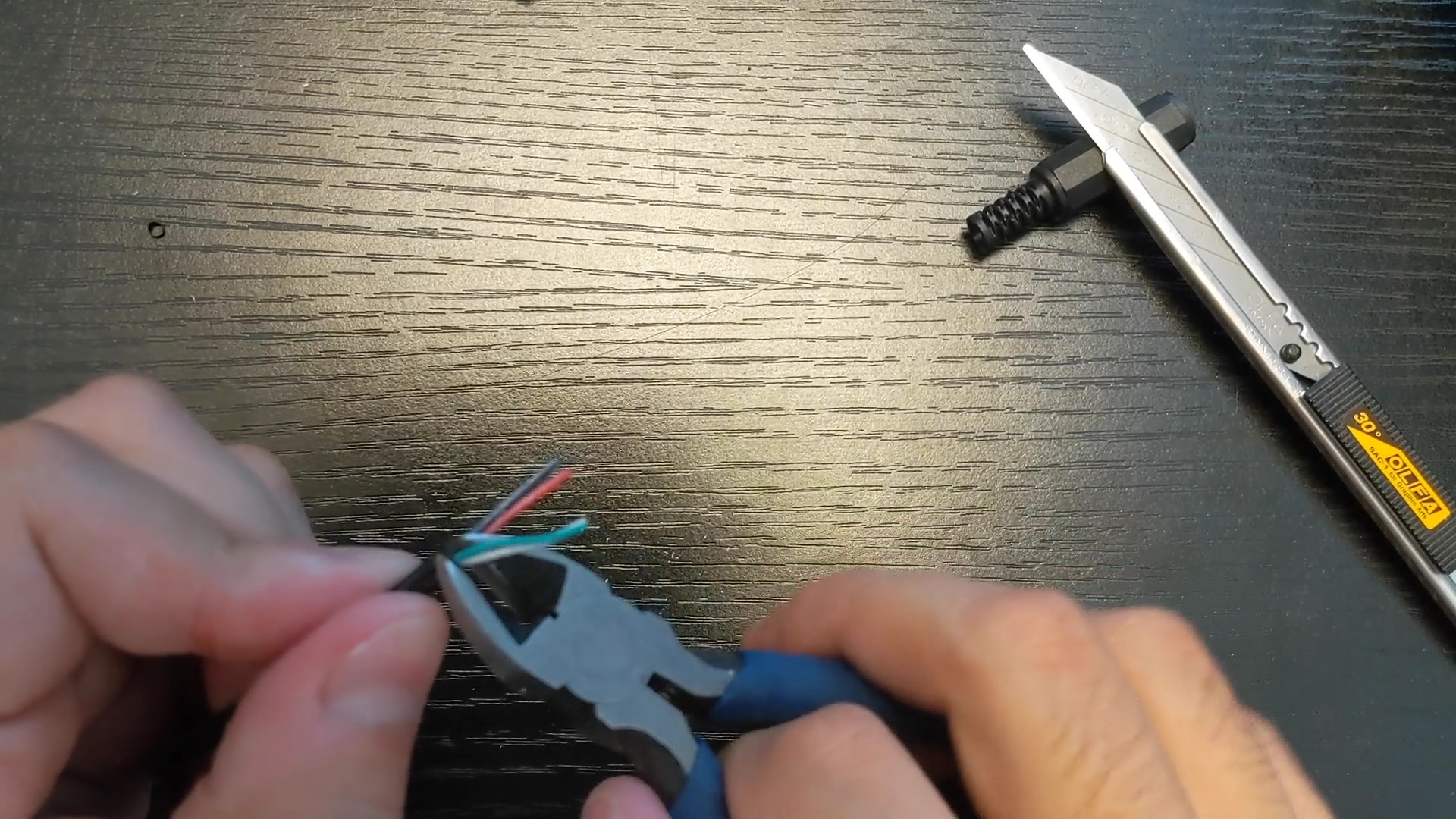

![緑と白のケーブルをカット](https://www.ekit-tech.com/wp-content/uploads/20210711-6-1200x675.jpg)

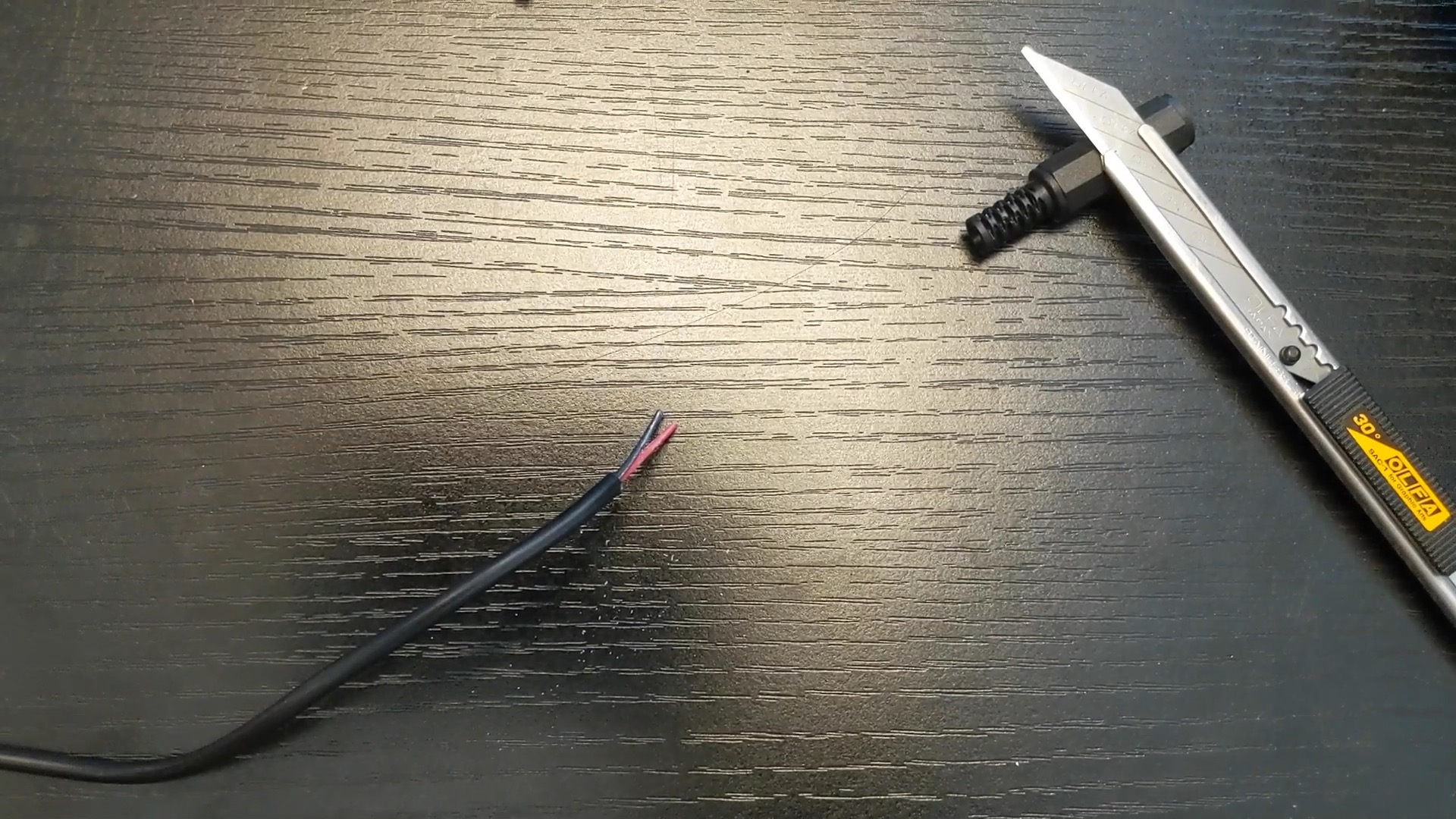

![電源(赤)とGND(黒)2本のケーブル](https://www.ekit-tech.com/wp-content/uploads/20210711-7-1200x675.jpg)
今回のケーブルは、赤・黒・緑・白の色をした線が4本中に入っていましたが、ケーブルの種類によって、色・本数は違います。
ただし、DCジャックに使用するケーブルは、電源とGNDの2本だけです。
基本的には、電源側(+)が赤色、GND側(−)が黒色になっています。
それ以外のケーブルはカットしてください。

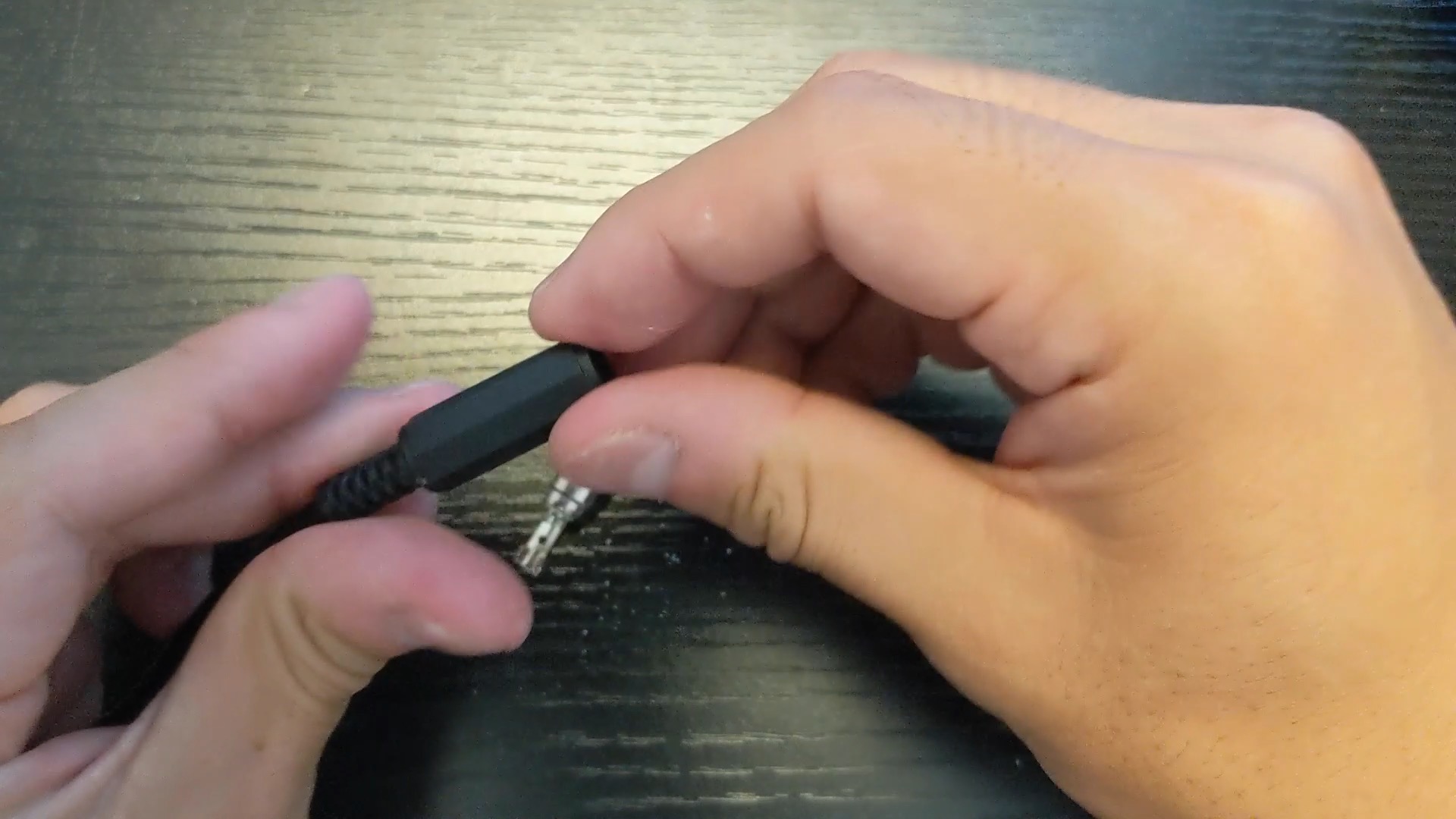

4.モールドをケーブルに通しておく
![ケーブルにモールドを通す](https://www.ekit-tech.com/wp-content/uploads/20210711-8-1200x675.jpg)
この後、端子側にはんだ付けをおこないますが、その前に必ずケーブルにモールドを通しておいてください。
もし、すでにケーブルの反対側にも端子が付いているのにも関わらず、通し忘れると、あとではんだづけのやり直すはめになり面倒です。
5.電源端子にケーブルをはんだづけ

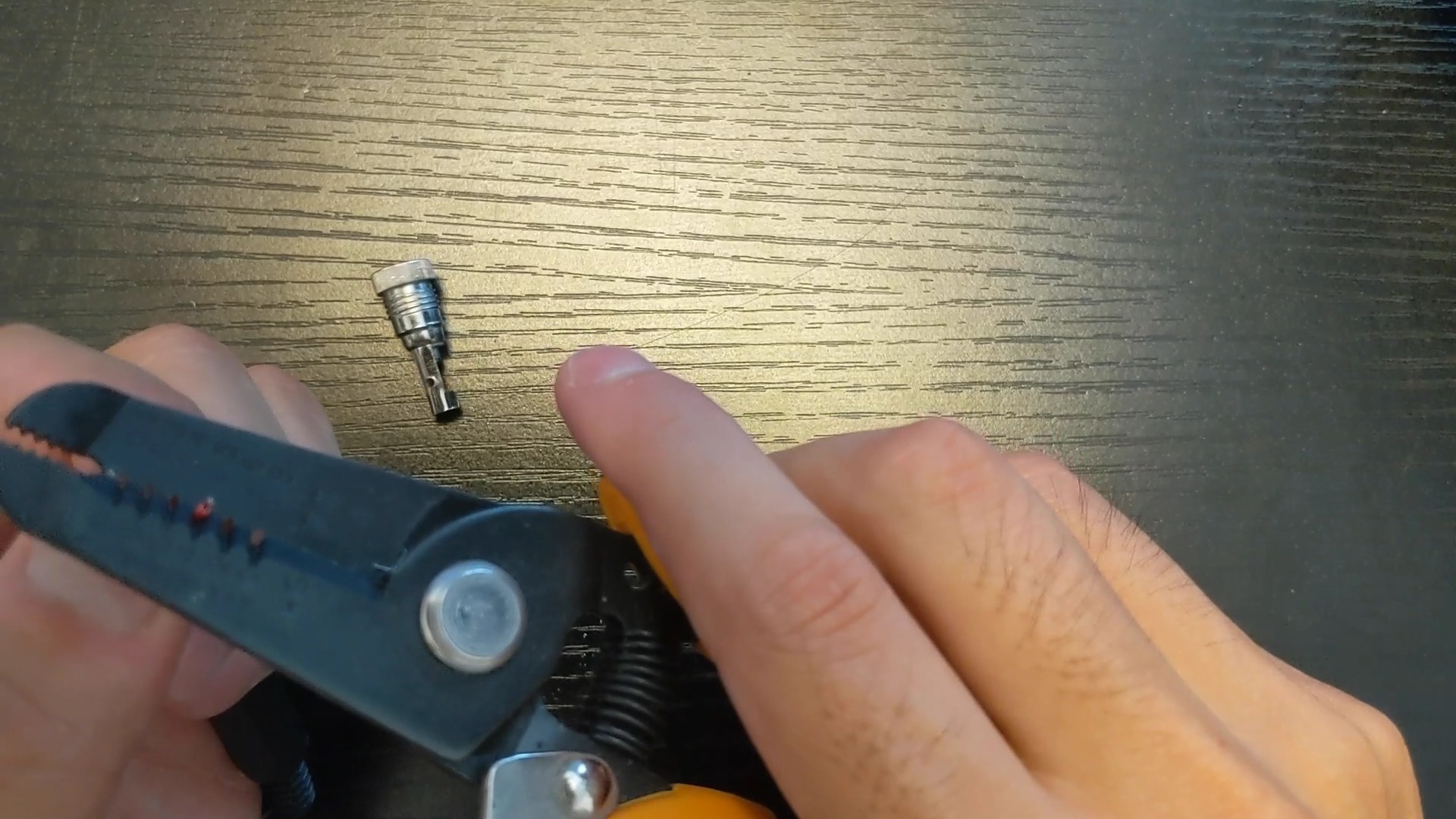

![ワイヤストリッパで電源ケーブルの被覆を剥く](https://www.ekit-tech.com/wp-content/uploads/20210711-9-1200x675.jpg)
まずは、電源ケーブル側だけの被覆を1.5mm剥きます。

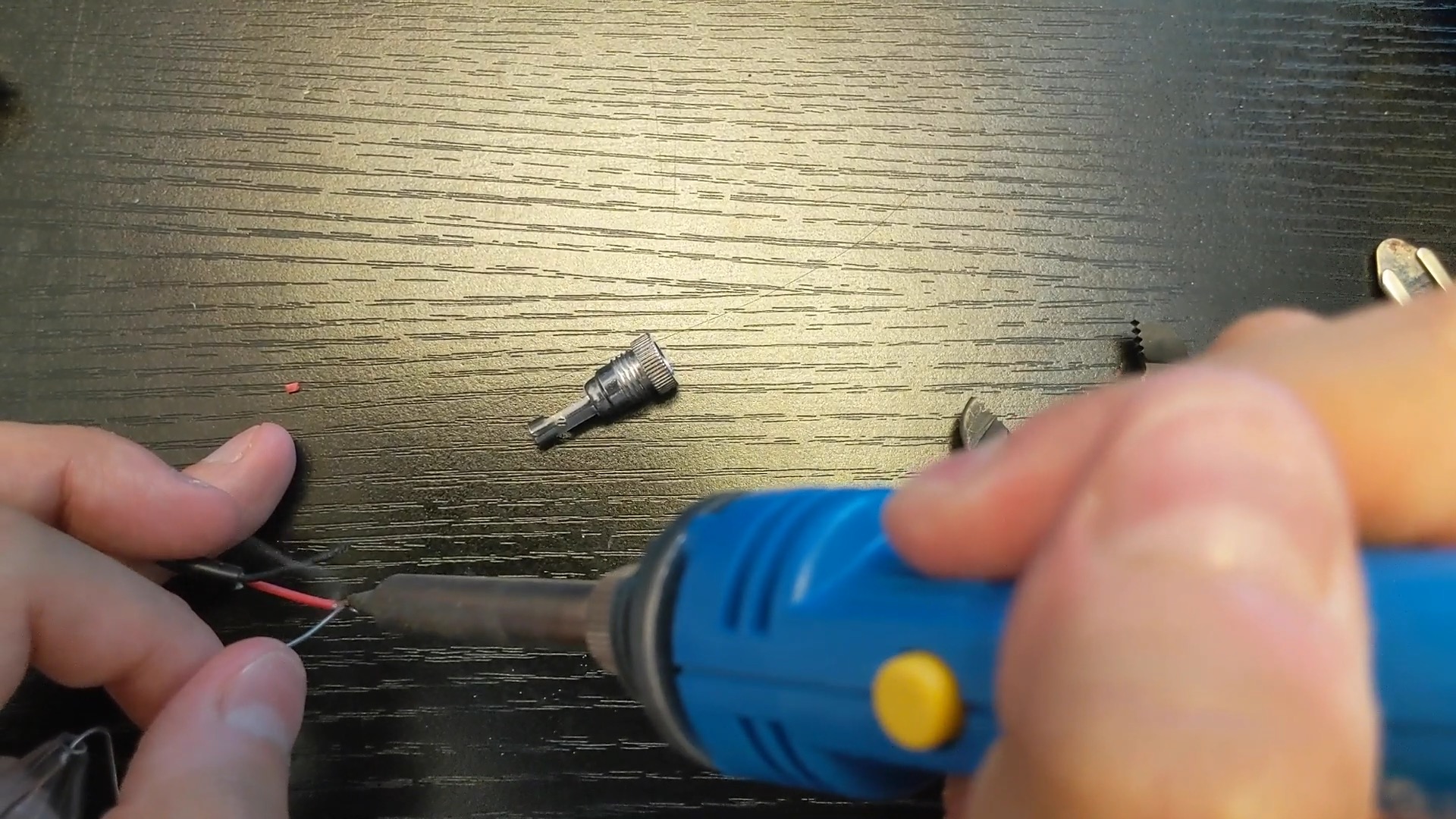

![電源端子にケーブルをはんだづけ](https://www.ekit-tech.com/wp-content/uploads/20210711-10-1200x675.jpg)
芯線に予備のはんだ付けを行います。
あらかじめ芯線にはんだづけをしておくことで、端子側へのはんだ付け馴染みやすくなります。

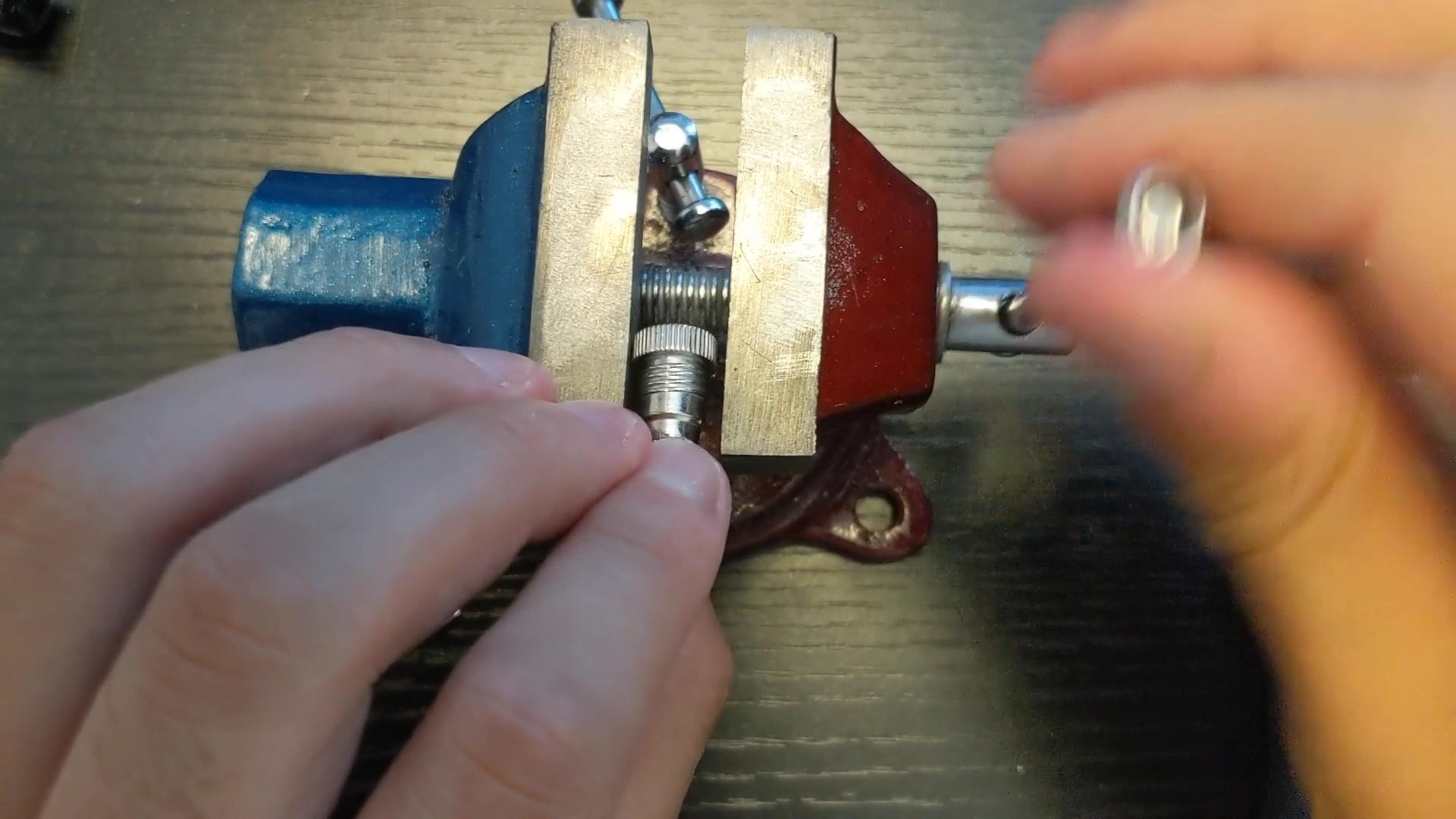

![卓上バイスに端子部分を挟む](https://www.ekit-tech.com/wp-content/uploads/20210711-11-1200x675.jpg)
卓上バイスに端子部分を挟みます。
バイスは必ず使用してください。
端子部分は金属なので、はんだを当てあるとすぐに熱を持ち火傷してしまいます。

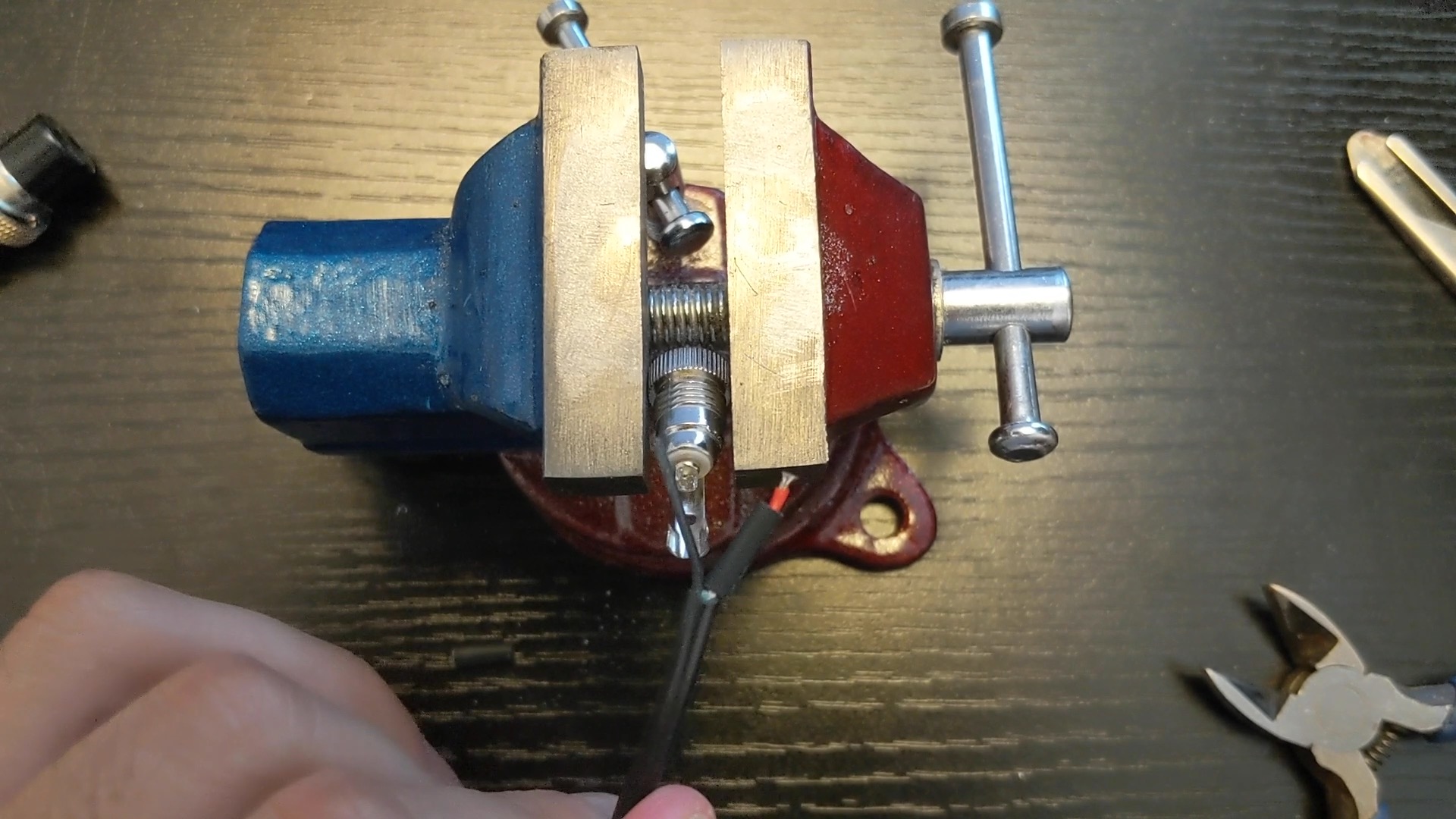

![細めの熱収縮チューブを適度な長さにカットして、電源ケーブルに通す](https://www.ekit-tech.com/wp-content/uploads/20210711-12-1200x675.jpg)
細めの熱収縮チューブを適度な長さにカットして、電源ケーブルに通します。
熱収縮チューブは、他の端子との接触してショートするのを防ぐためのものです。
後で、熱を与えて収縮させ、ケーブルに固定します。
今回のコネクタは、それほどショートしやすい構造にはなっていないので、熱収縮チューブは使用しなくても特に構いません。
私は心配性なので、少しでもショート可能性が考えられるときには、熱収縮チューブを使うようにしています。

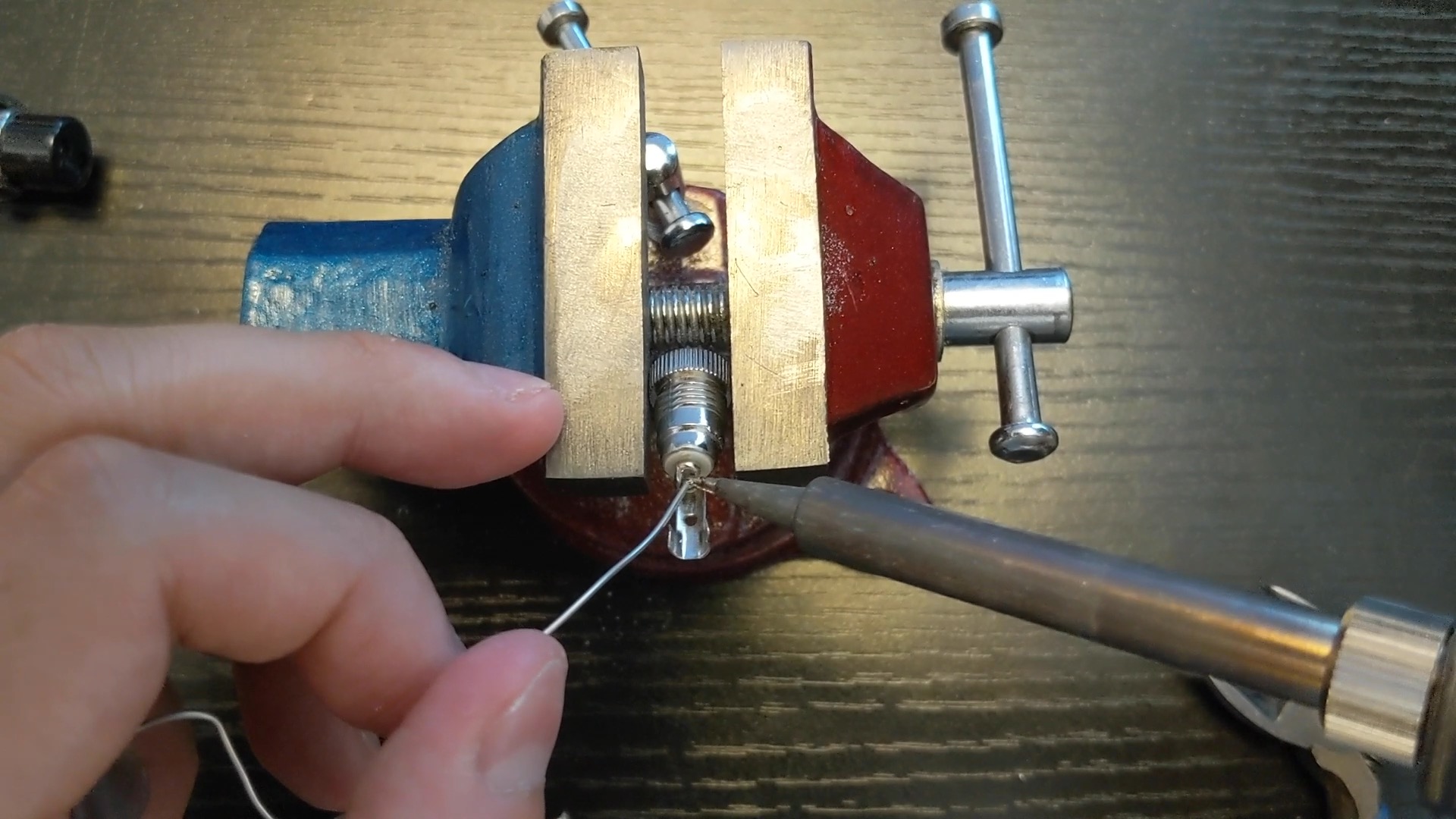

![端子側のはんだ付けをする部分に、少しだけ予備のはんだを盛る](https://www.ekit-tech.com/wp-content/uploads/20210711-13-1200x675.jpg)
端子側のはんだ付けをする部分に、少しだけ予備のはんだを盛っておきます。

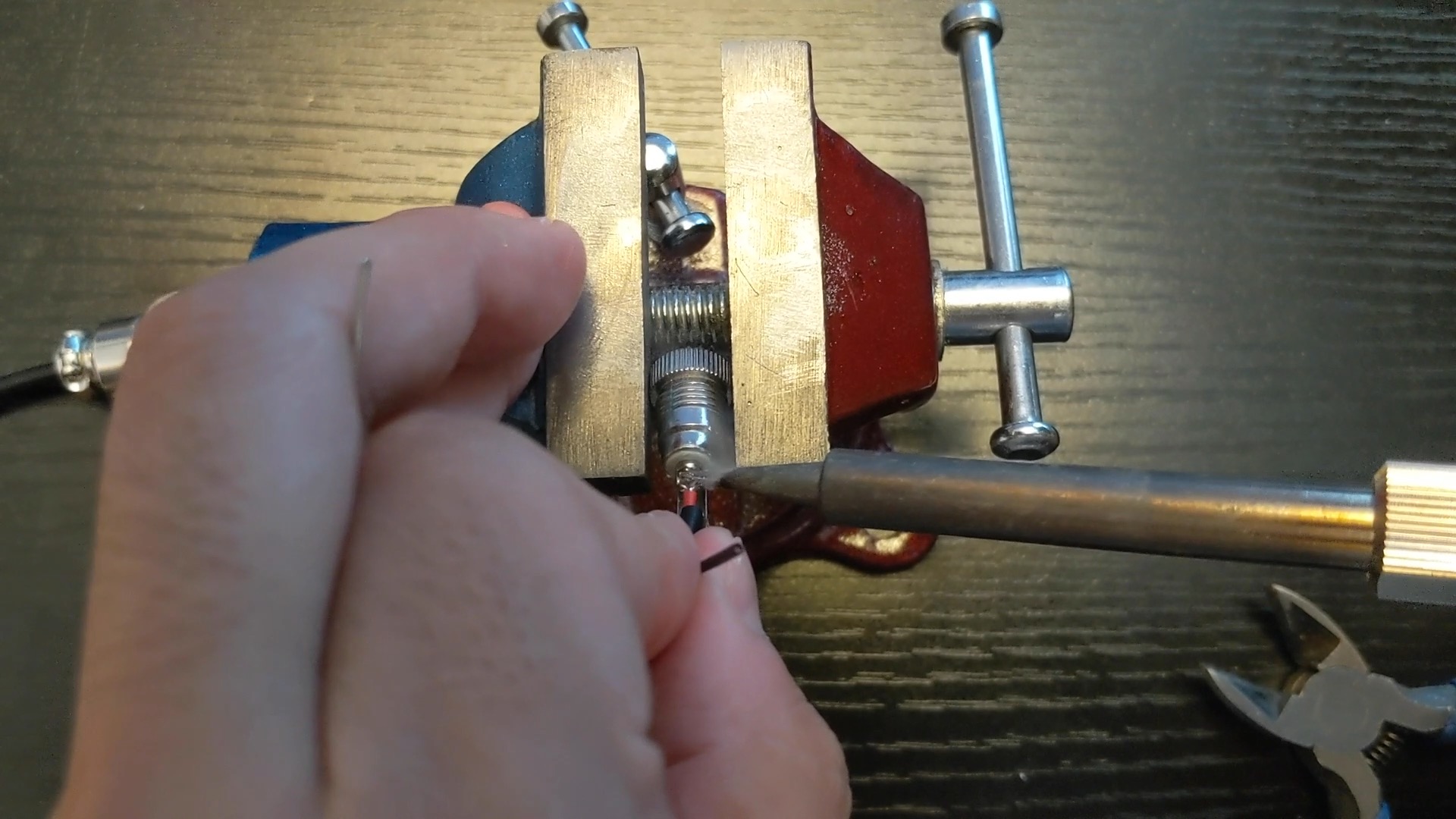

![電源ケーブルを端子にはんだ付け](https://www.ekit-tech.com/wp-content/uploads/20210711-14-1200x675.jpg)
電源ケーブルを端子にはんだ付けします。

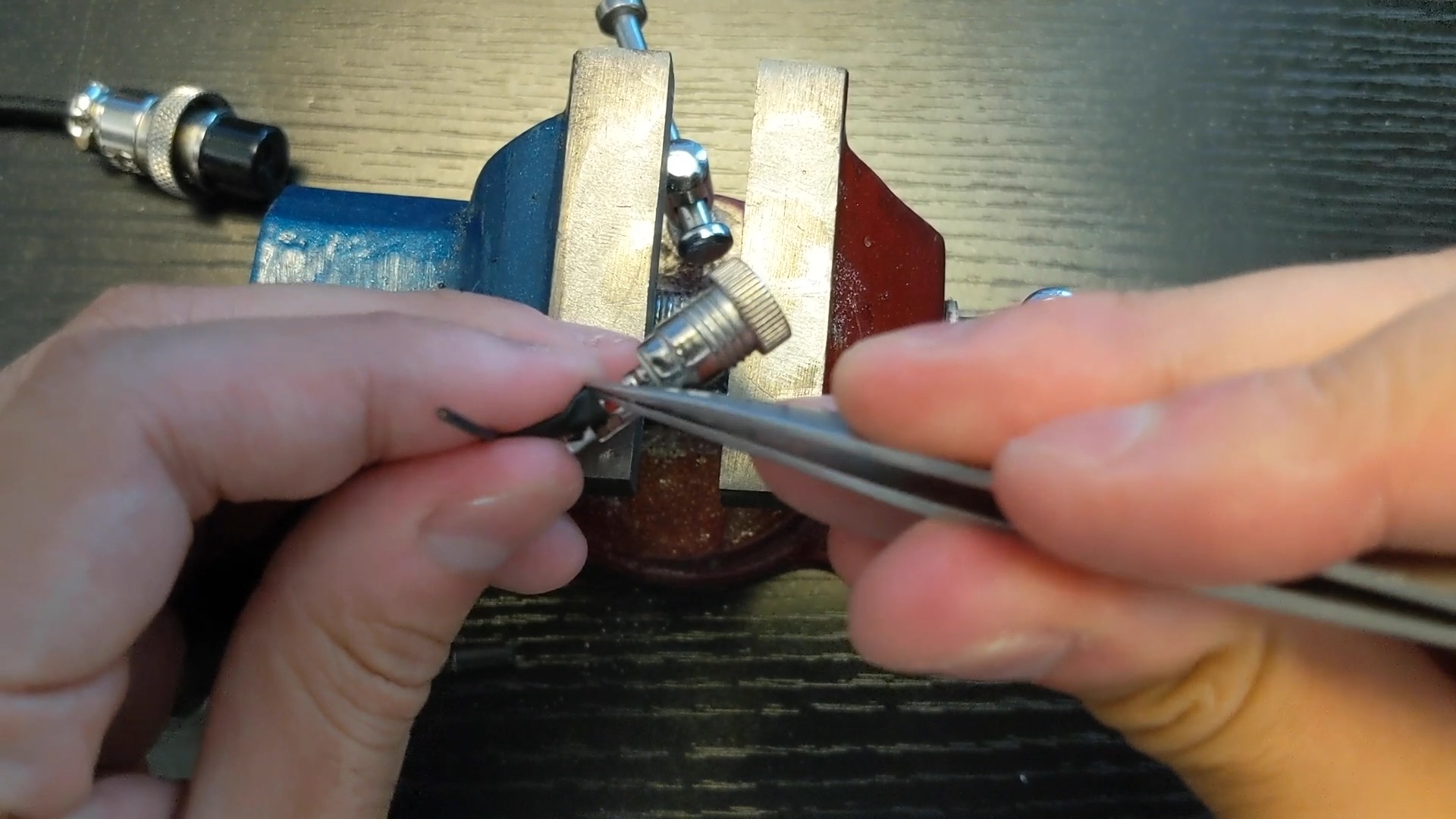

![ピンセットで熱収縮チューブの先を広げ](https://www.ekit-tech.com/wp-content/uploads/20210711-15-1200x675.jpg)
このときの熱で熱収縮チューブが少し縮んでしまう場合があります。
そのときは、ピンセットで先を広げておきましょう。

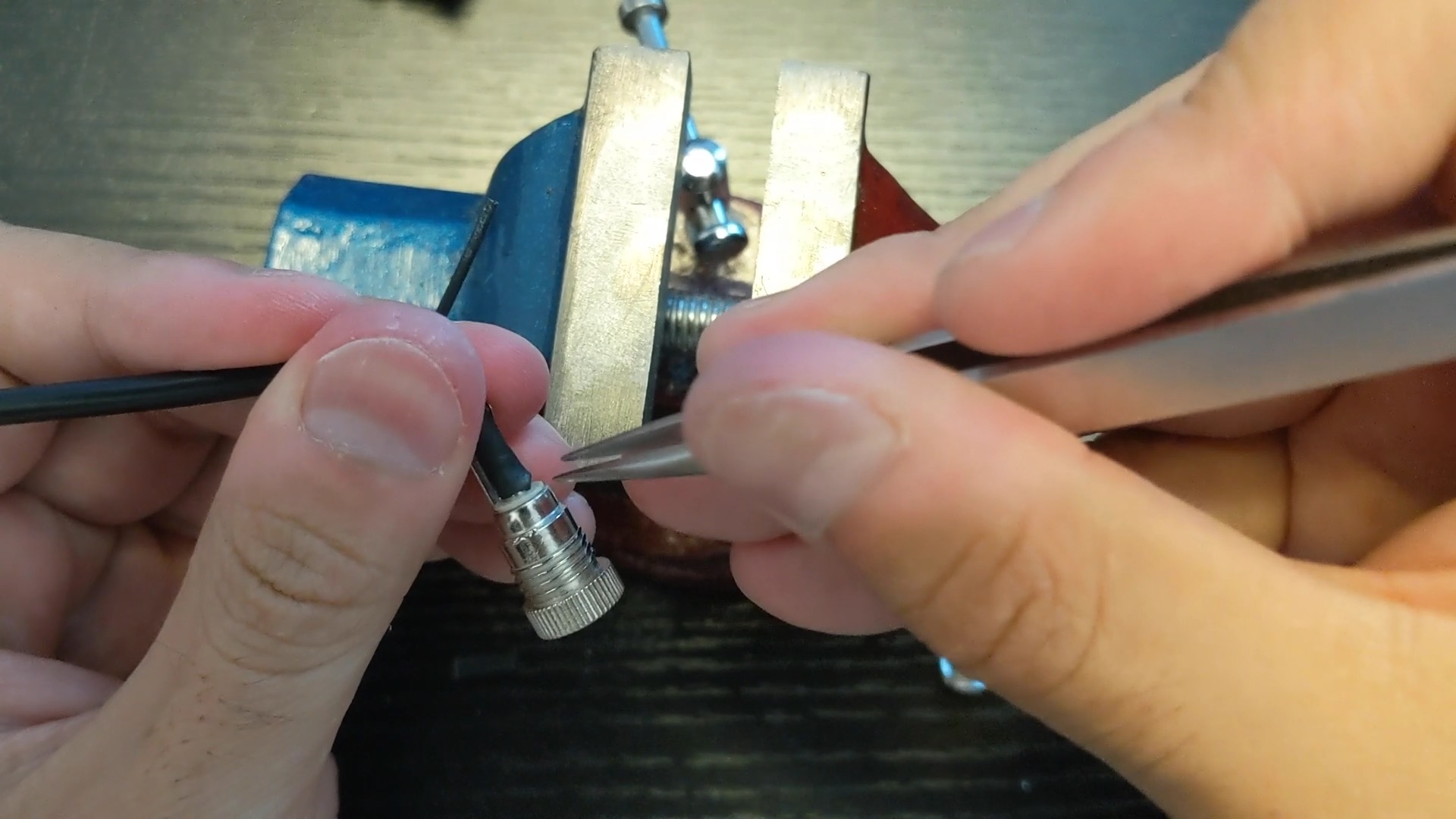

![熱収縮チューブを端子の根元まで被せる](https://www.ekit-tech.com/wp-content/uploads/20210711-16-1200x675.jpg)
熱収縮チューブを端子の根元まで被せます。

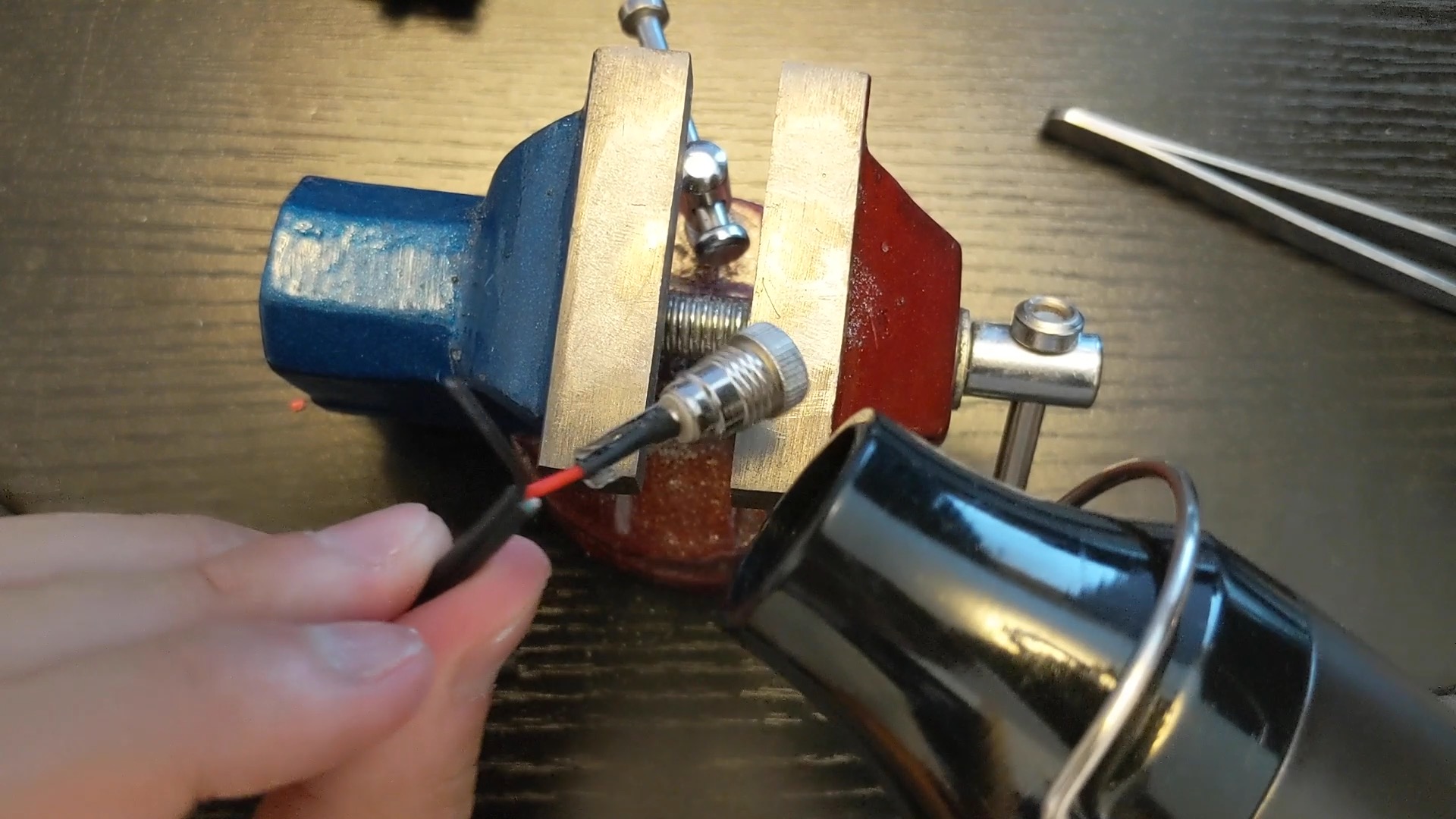

![ヒートガンで熱収縮チューブを縮める](https://www.ekit-tech.com/wp-content/uploads/20210711-17-1200x675.jpg)

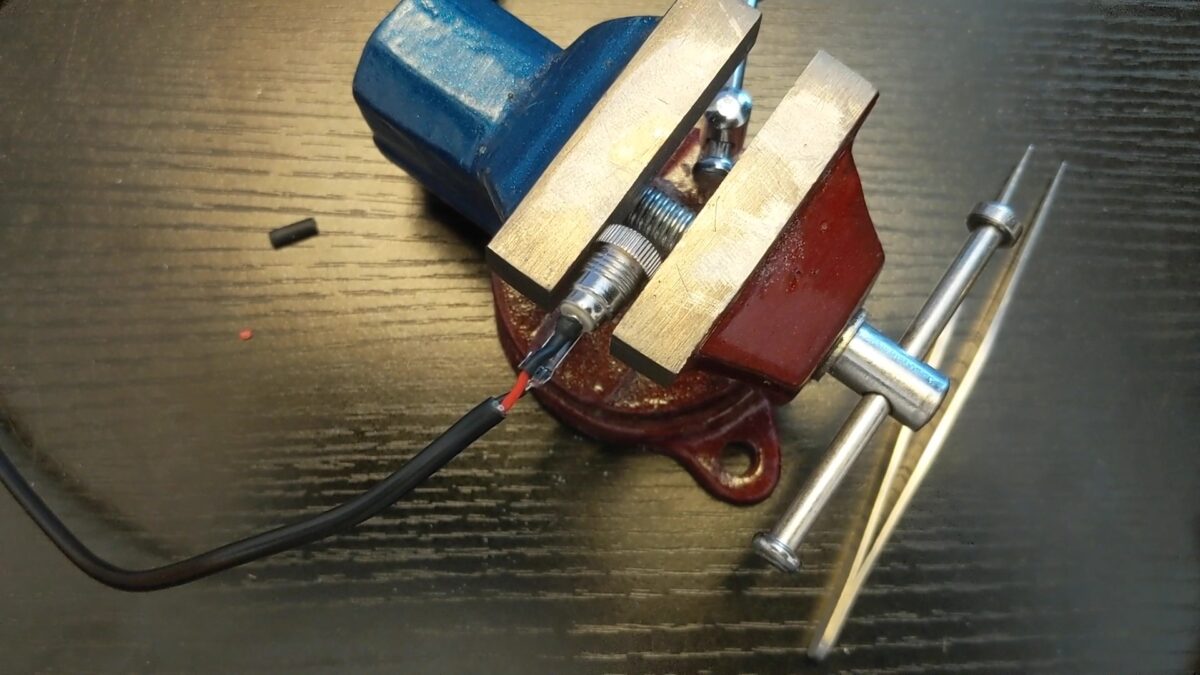

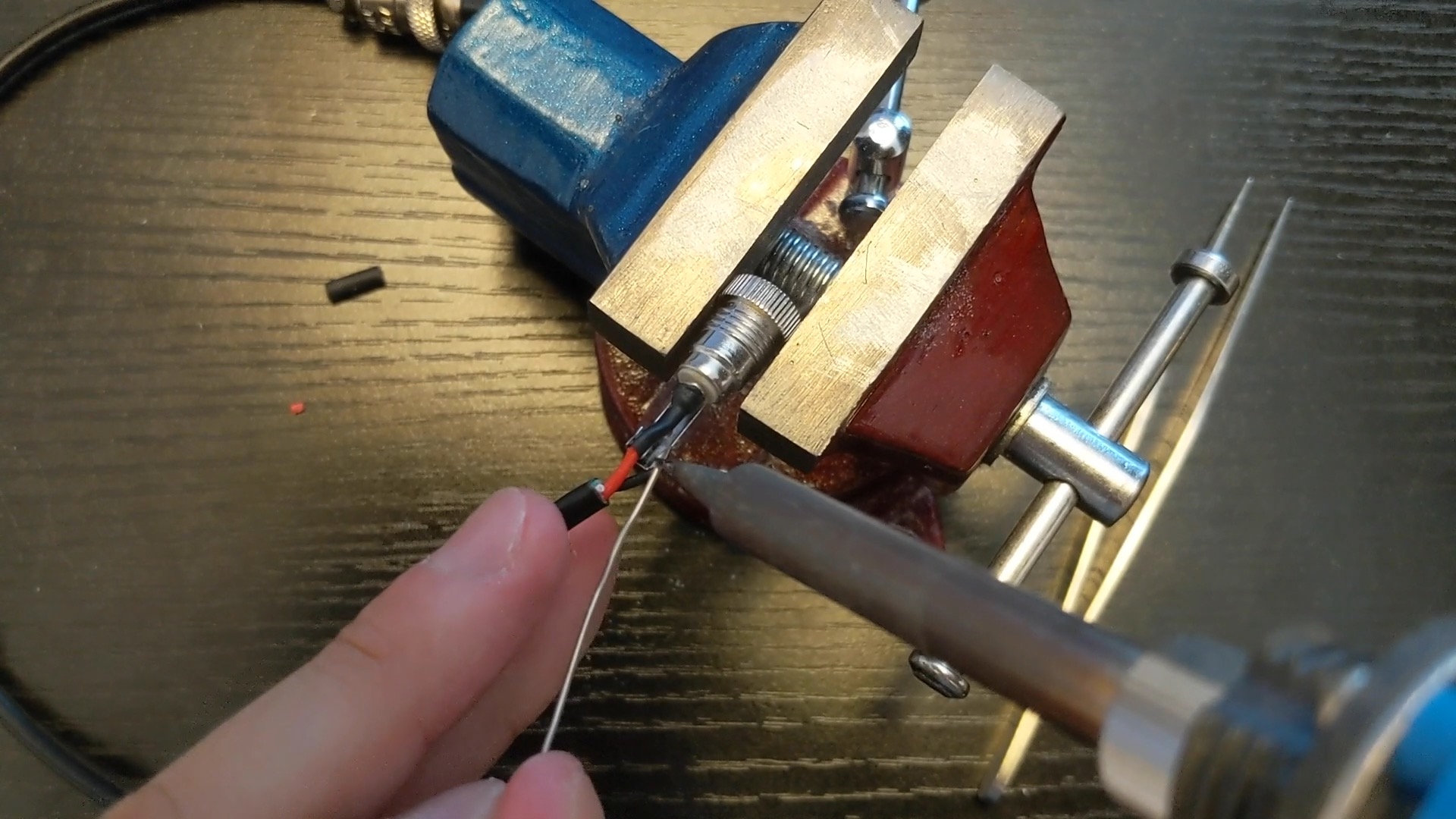

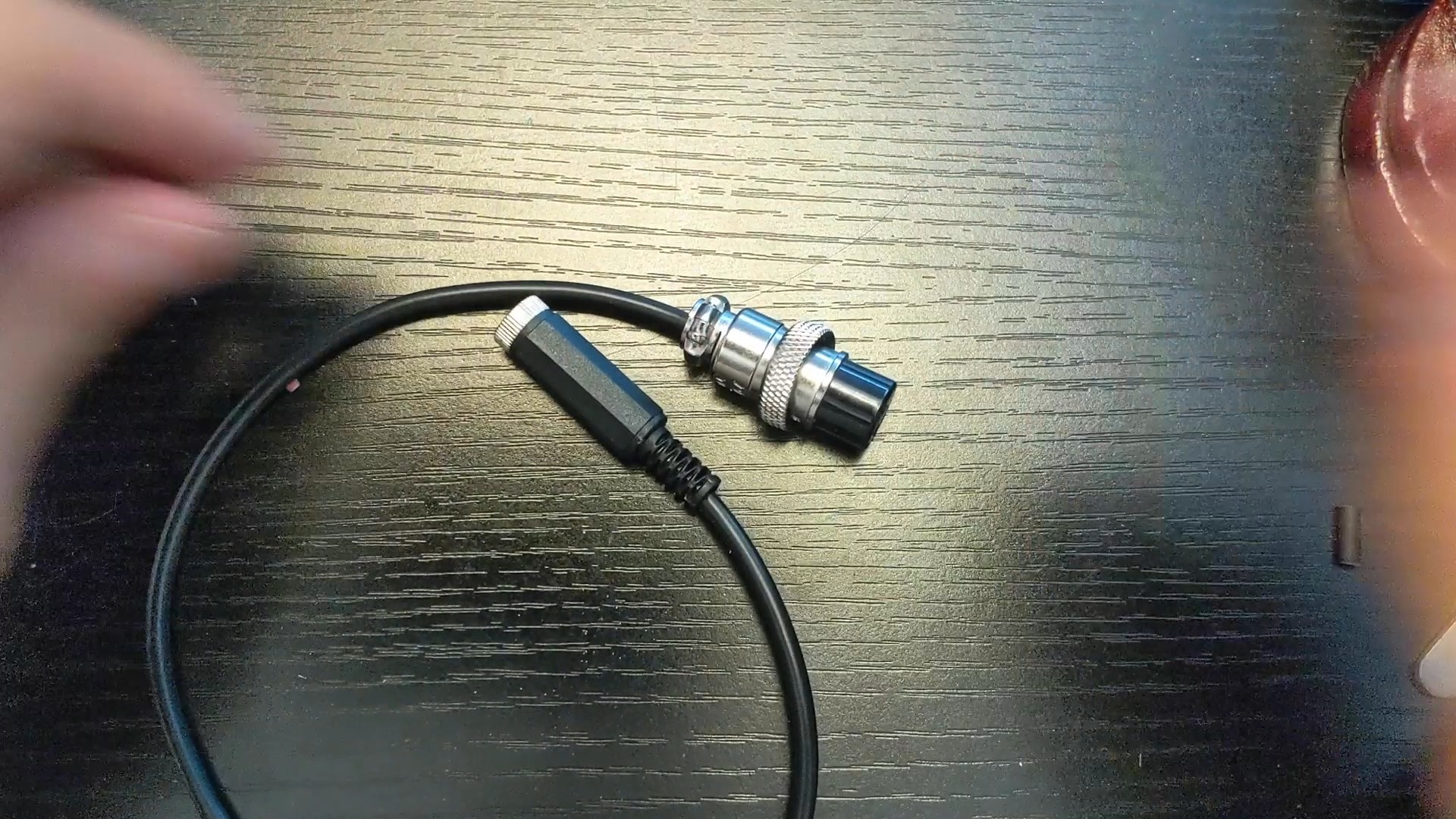

専用ドライヤー(ヒートガン)で熱収縮チューブを縮めます。
