電子工作用にオススメの「ケーブル中継コネクタ」
ケーブル同士を繋ぐための中継コネクタですが、意外に販売しているショップが少なく、入手は困難です。
XHコネクタ（汎用性は高いのに入手しにくい）
一番オススメの中継コネクタは「XHコネクタ」です。
- 定格電流：MAX 3A
- 定格電圧：MAX 250V
- 温度：−25°C〜+85°C
- 電線：AWG #30〜#22
XHコネクタは、電子工作にも良く用いられる汎用性の高いコネクタで、基板実装型やピン数などのラインナップも豊富です。
ところが、ケーブル同士を繋ぐためのオスタイプの中継コネクタだけ入手しにくいのが残念なところ。
秋月電子など、日本国内の電子パーツショップでは「オスタイプのコネクタ」は販売しておらず、海外の通販サイトを利用することになります↓
SMコネクタ（ややサイズが大きい）
もっと手軽に購入できる中継コネクタとなると、「SMコネクタ」です。
- 定格電流：MAX 3A
- 定格電圧：MAX 250V
- 温度：−25°C〜+85°C
- 電線： AWG #28〜#22
これも秋月電子には売っていませんが、他のパーツショップでは取り扱ってるところも多いです。
ただし、サイズが少し大きめです。
手持ちの圧着工具によっては、もう一段階大きいものが必要になります。
- XHコネクタ ・・・ 極小端子
- QIコネクタ（2550コネクタ／デュポンコネクタ）・・・小型端子
- SMコネクタ ・・・ 中型端子
※SN-2549であれば、全て対応しています。

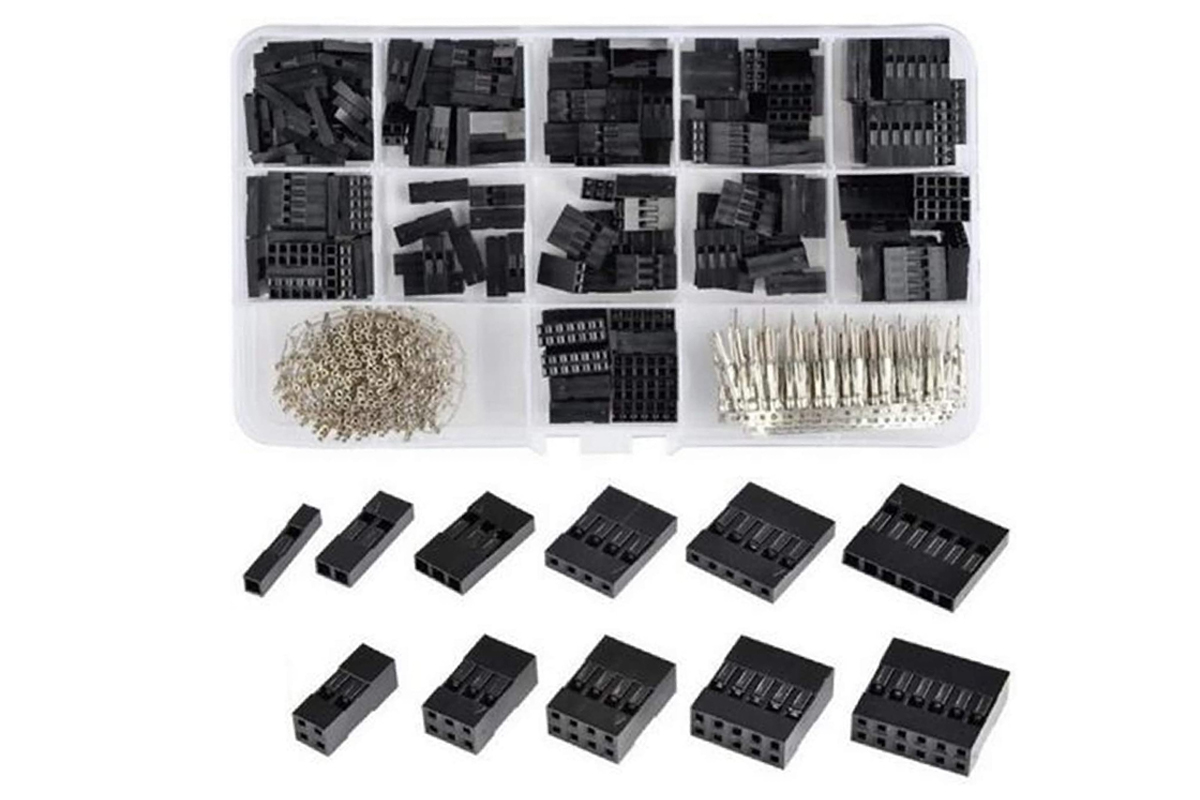

QIコネクタ（抜けやすい）
QIコネクタとか、2550コネクタとか、デュポンコネクタと呼び名のたくさんあるコネクタです。
- 定格電流：MAX 3A
- 定格電圧：MAX 250V
- 温度：−25°C〜+85°C
- 電線： AWG #28〜#22
秋月電子でも購入でき、入手性が非常に良いです。
ところが、ケーブルの中継コネクタとして使うには、一つ問題があります。
それは、XHコネクタやSMコネクタと違い、ロック機能が付いていないこと。
ちょっと引っ張るだけで、すぐ抜けてしまいます。
