XHコネクタとQIコネクタ(2550コネクタ)の違い・使い分け・圧着方法

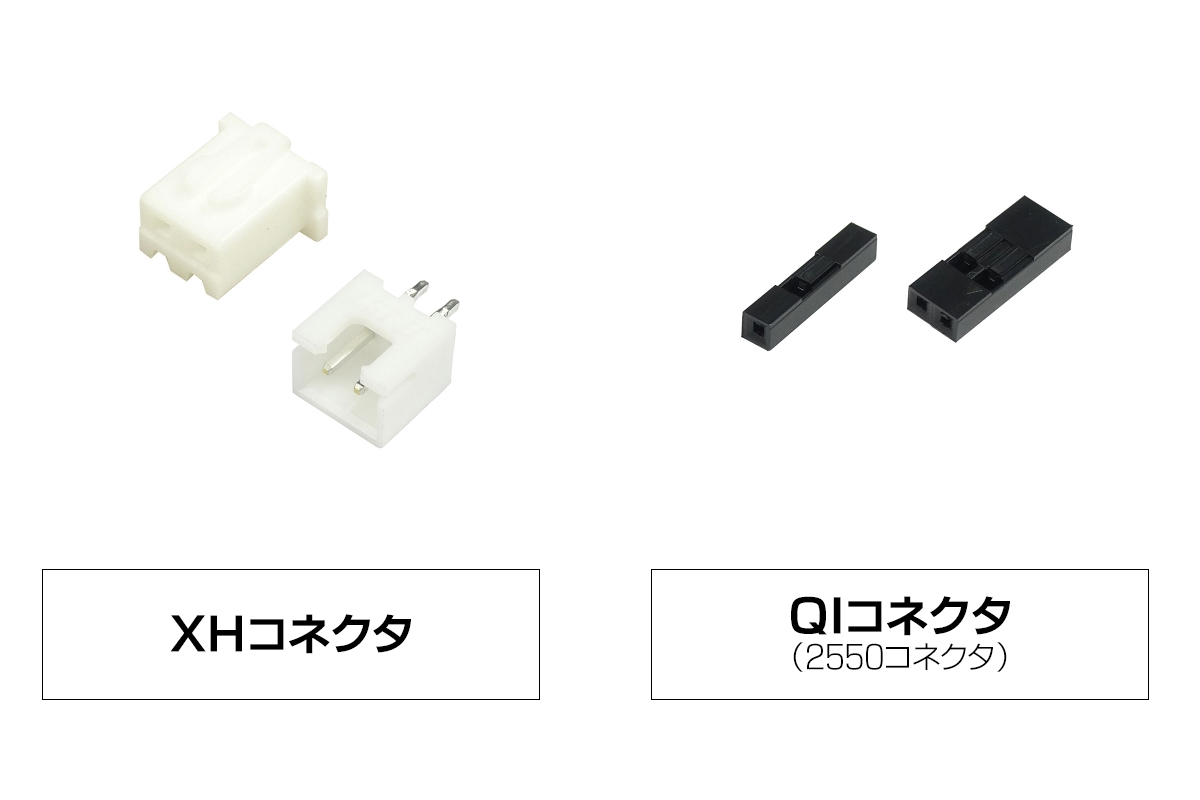

XHコネクタとQIコネクタ(2550コネクタ)
  • XHコネクタ
  • QIコネクタ(別名:2550コネクタ)

この2つは、電子工作に主に用いられているコネクタです。

今回は、この2つのコネクタのの違い・使い分け・圧着方法について書きます。

XHコネクタとQIコネクタの違い・使い分け

XHコネクタとQIコネクタの標準的な仕様は、ほぼ同じです。

  • 適応電線径:AWG #22~28
  • 定格電圧:250V
  • 定格電流:3A
  • 使用温度範囲:-25~+85℃

XHコネクタの使い道

XHコネクタ
  • 抜けないようにしっかりと接続したいとき
  • 基板実装型のコネクタと繋ぐとき

XHコネクタは、しっかりと刺さるので、コネクタ抜けが起きにくいです。

負荷がかかりやすいところでの利用に最適です。

また、基板に実装するL字タイプのコネクタもバリエーションが豊富なので、自作回路と繋ぐときに良く利用します。

XHコネクタ – 秋月電子通商

QIコネクタの使い道

QIコネクタ(2550コネクタ)
  • 頻繁に抜き差しするところに利用
  • ジャンパーケーブルの自作
  • ケーブル中継に
  • 見た目を黒にしたいとき

QIコネクタは、簡単に外すことができるので、よく抜き差しする箇所での利用が便利です。

ただし、振動が大きい装置や負荷が掛かる箇所では、勝手に抜けてしまう恐れがあります。

なお、QIコネクタは1pin用のハウジングがあるので、好きな長さのジャンパーケーブルを自作することができます。

QIコネクタ(2550コネクタ) – 秋月電子通商

ピンヘッダ – 秋月電子通商

ピンソケット – 秋月電子通商

XHコネクタとQIコネクタの圧着方法

XHコネクタ・QIコネクタ、どちらも同じ工具で圧着できます。

また、圧着方法もほとんど同じです。

1.ケーブルの被覆を剥く

ワイヤーストリッパを使い、約2mmほどケーブルの被覆を剥きます。

ワイヤーストリッパーでケーブルの被覆を剥く

ワイヤーストリッパー YS-2(Amazon)

被覆を2mmだけ剥いたケーブル
ケーブルの被覆を剥く目安をコネクタのピンを当てて確認

コネクタのピンを当ててみて、こんな感じが被覆を剥く目安です。

2.圧着

圧着コネクタの穴にピンを挟み、奥まで押し込みます(突き当たるまでしっかりと)

XHコネクタは、先から1番目の穴を使います。

QIコネクタは、先から2番目の穴を使います。

一回「カチッ」というまで、圧着工具を握ります。

圧着コネクタの先から2番目にピンを挟み、奥までピンを押し込む(突き当たるまでしっかりと)

【XHコネクタ・QIコネクタ共通】圧着工具 IWISS SN-2549(Amazon)

次が一番難しいポイントです。

下記の画像のように被覆がある所と剥いた所が圧着されるようケーブルを出し入れして、圧着する箇所を調整します。

かなり見辛いですが、圧着工具とピンの隙間を見ながら、調整します。

圧着工具にケーブルを差し込む
ピンを圧着したケーブル

被覆を挟む部分と心線を挟む部分、それぞれはみ出さないように圧着できていたら成功です。

3.ハウジングに入れるピンセット押し込む

ピンをハウジングに差し込みます。

「カチッ」というまで奥に差し込んでください。

ピンをハウジングに差し込む

特にQIコネクタは奥まで刺さりにくいので、ピンセットなどを使って押し込みます(あまり強く押しすぎると、ピンの形状が崩れるので注意してください)

圧着コネクタの制作完了

これで、完成です。
