スライドスイッチ（8Pin）の接点・ピン配置図

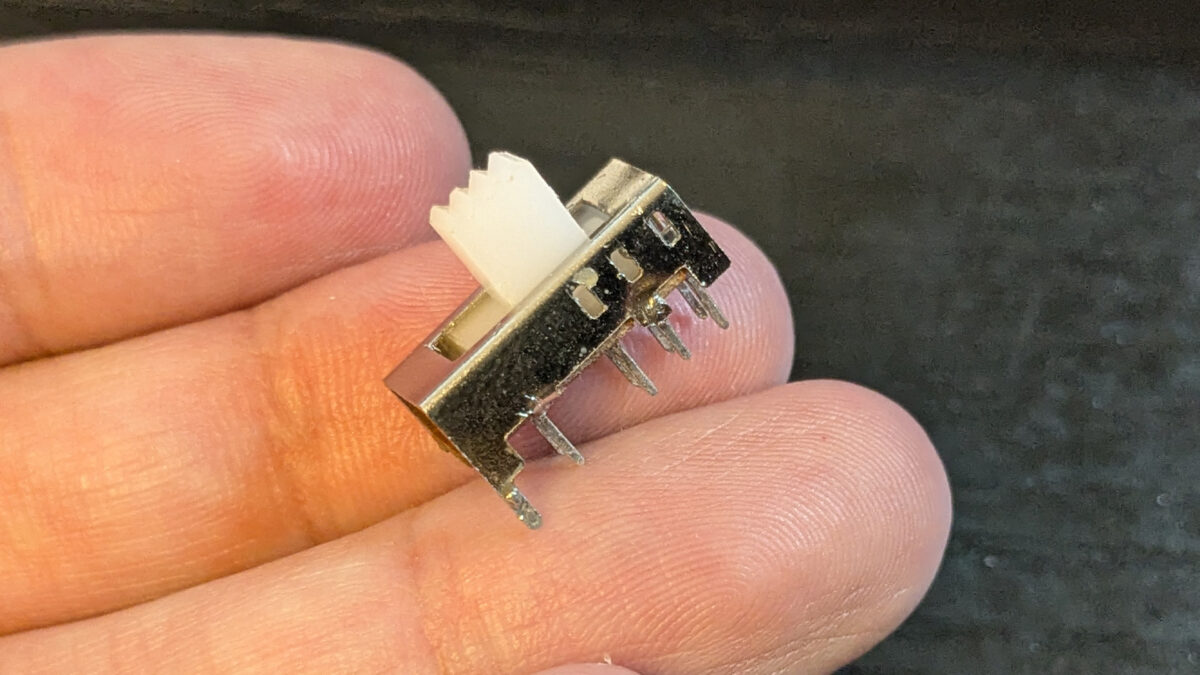

おもちゃを修理していたときに付いていたスライドスイッチ。

左・中・右の切替がある普通の3接点スイッチなのですが、ピン配置が少し変わっていました。

なぜか、ピンとピンの間に大きなスペースがある箇所があるのです。

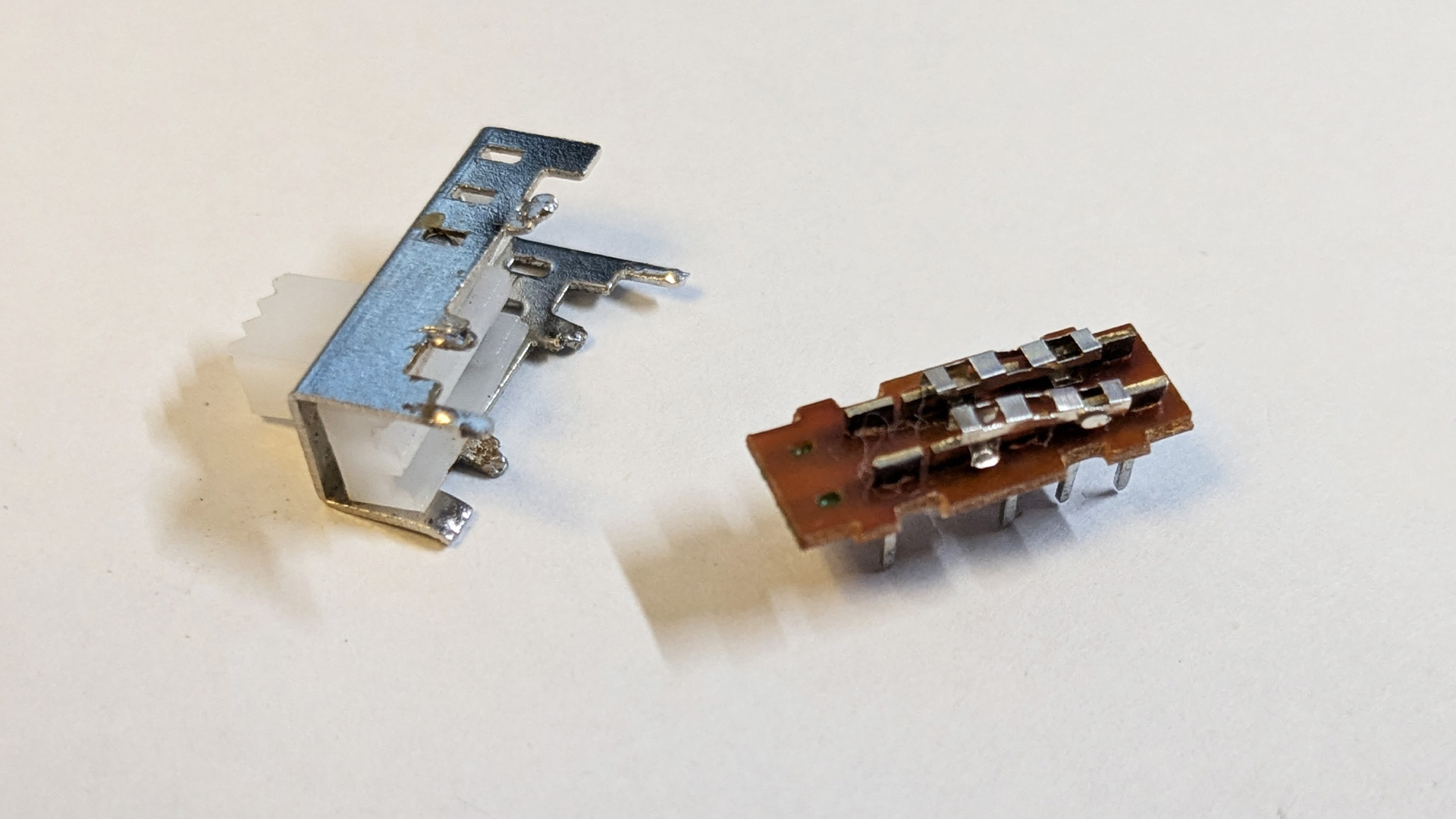

調べても情報が出てこなかったので、分解して内部構造を確認してみました。

記録として残しておきます。

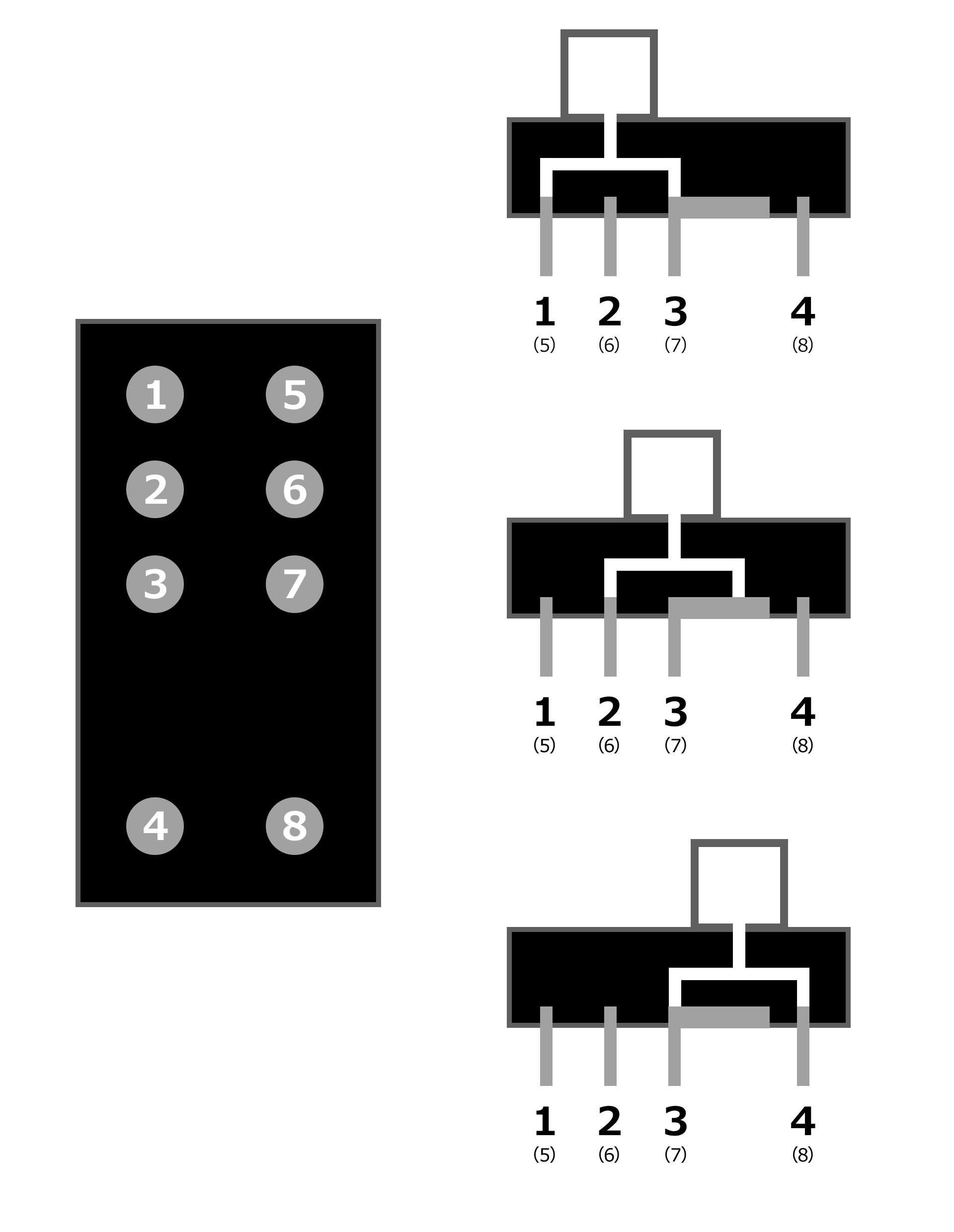

2回路3接点スライドスイッチの接点

それぞれ独立した回路として動作しています。

内部では、逆凹形のレールが移動し、位置に応じて各ピン同士を接点させています。

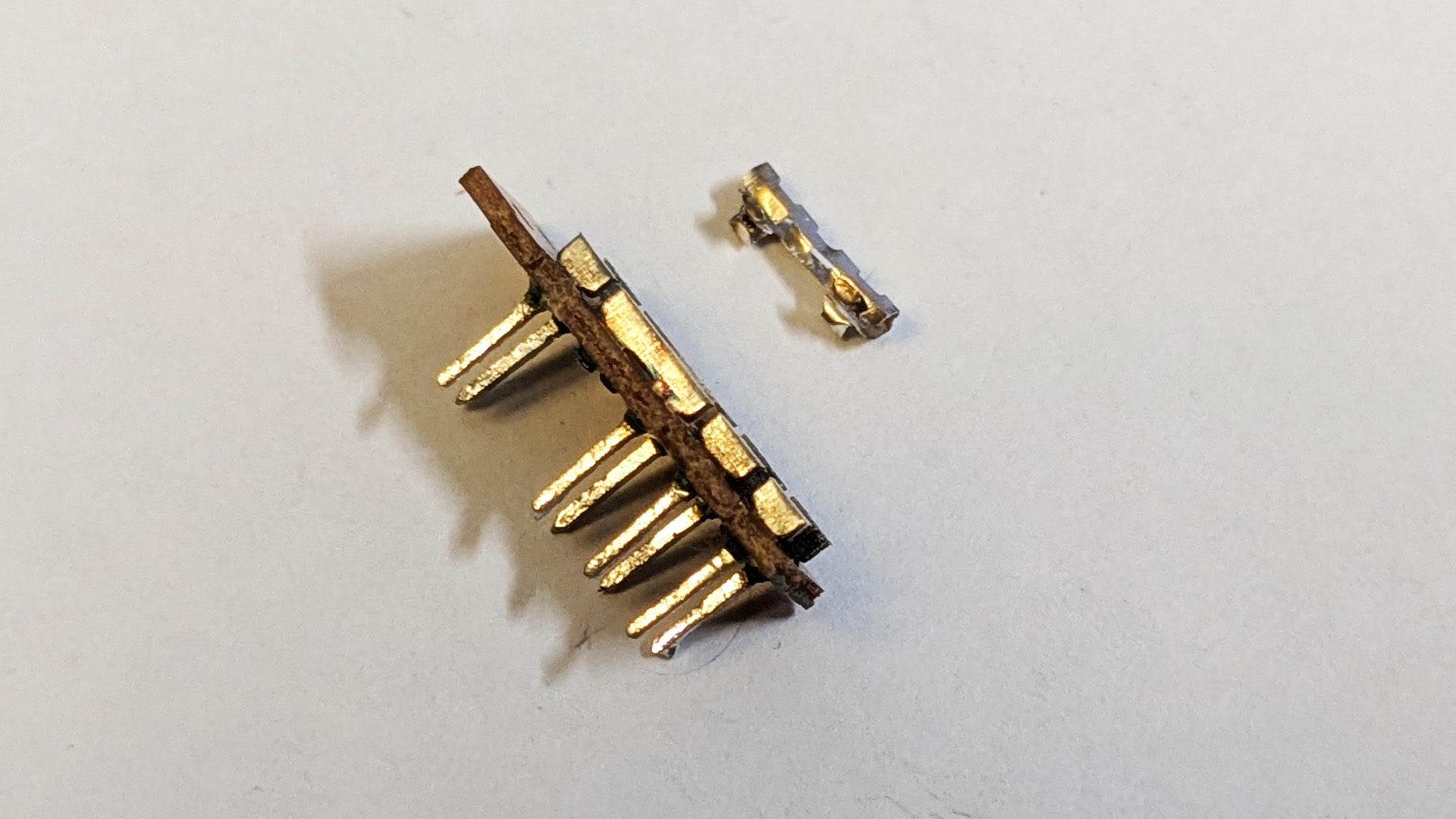

なお、白いスイッチ部分が金属フレームから外れてしまうと、白いスイッチの横にある小さな穴からバネと2個の玉が飛び出します。

飛び出してしまった場合は、金属フレームをペンチで少し広げ、穴に［玉］－［バネ］－［玉］の順に戻して修復できます。

修理しようとしたおもちゃは、このスライドスイッチが正常に動作していませんでした。

原因はレールの劣化。

エタノールを染み込ませた綿棒で清掃すると接点は復活しましたが、その過程でレールを変形させてしまい、途中で折れてしまいました。

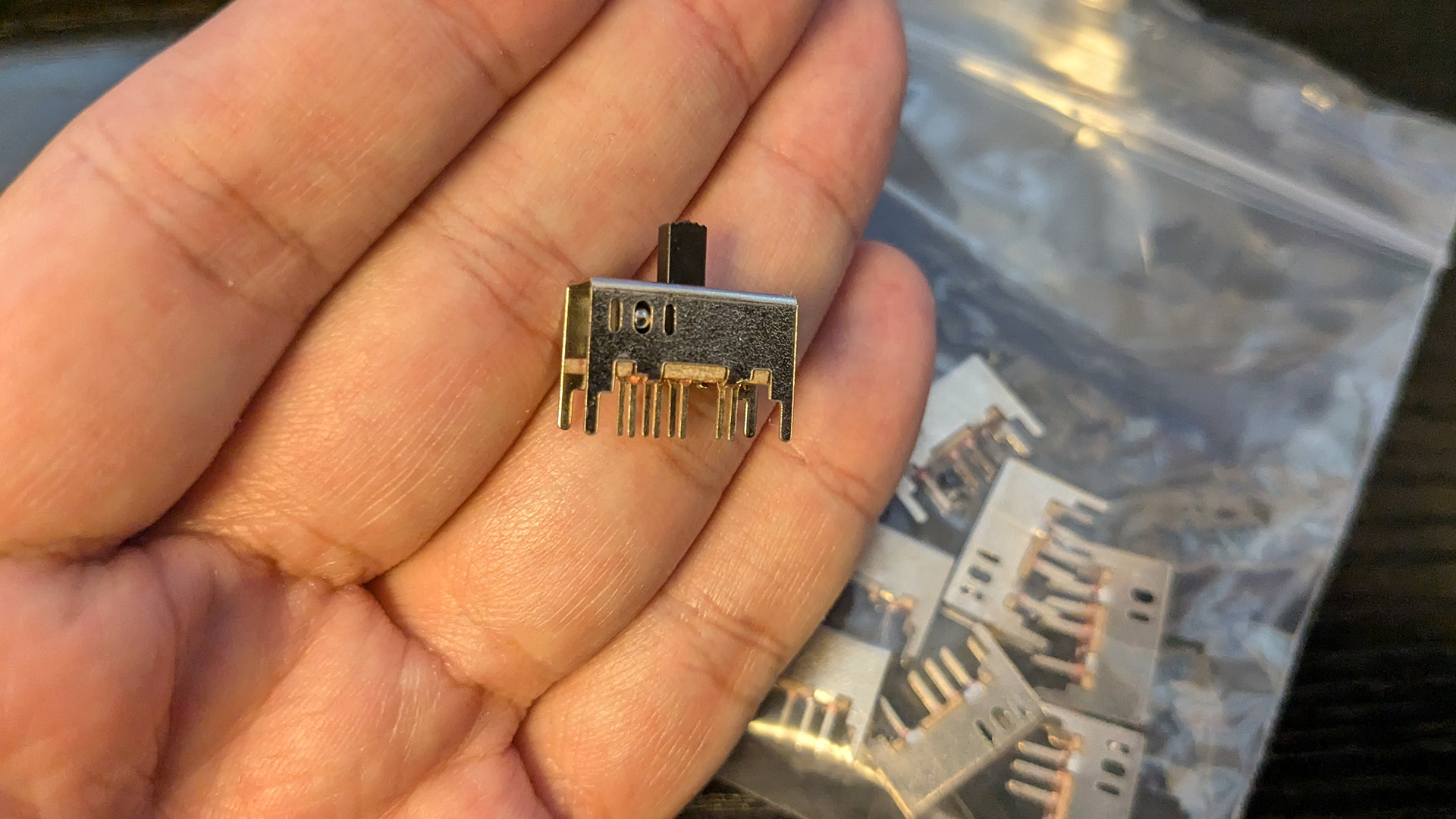

そこで同型のスライドスイッチを探したところ、下記が該当↓

色：SS12D00G3

四隅の基板固定用の金属部分をへし折り、交換して無事に修理を完了しました。
