電源を「USB給電」から「乾電池式」に改造(ダイソー・スタンドライト)

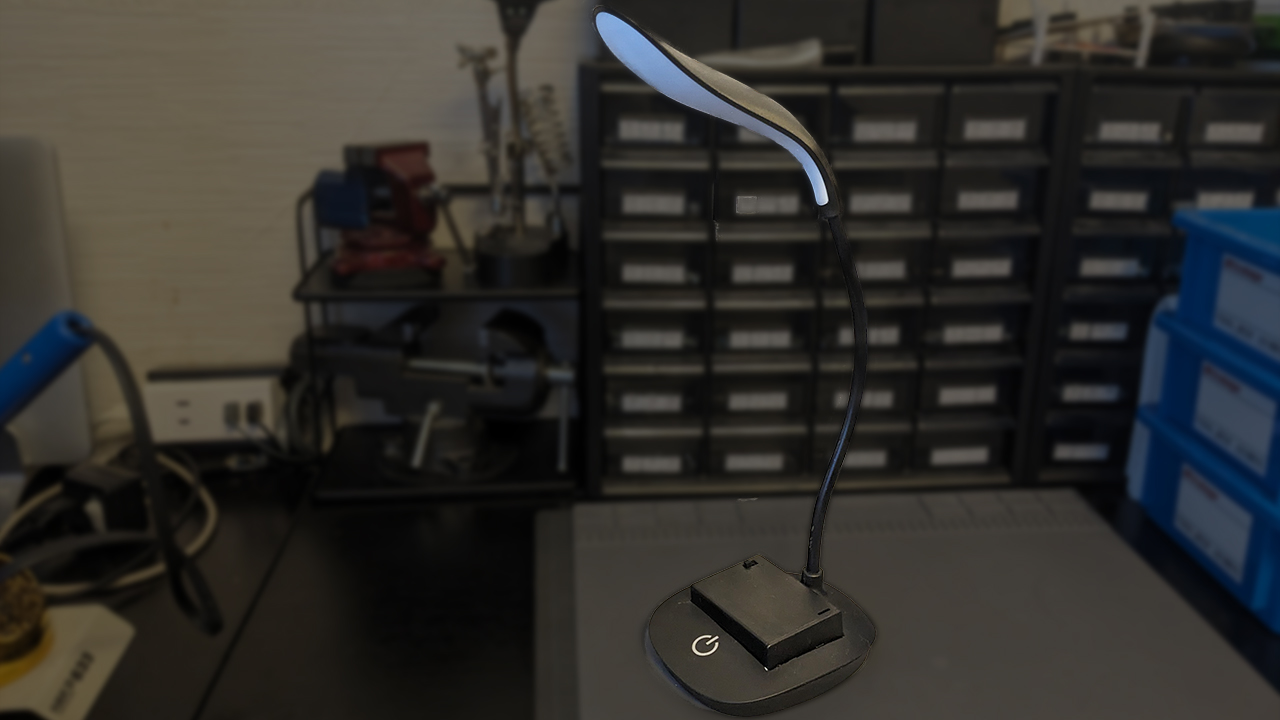

「USB給電」から「乾電池式」に改造したダイソー・スタンドライト

ダイソーで購入した330円の『USBスタンドライト』

実際に使ってみたところ、デスク上でUSBケーブルとはんだごてのケーブルと絡まってしまい、イマイチ使い勝手が悪い。

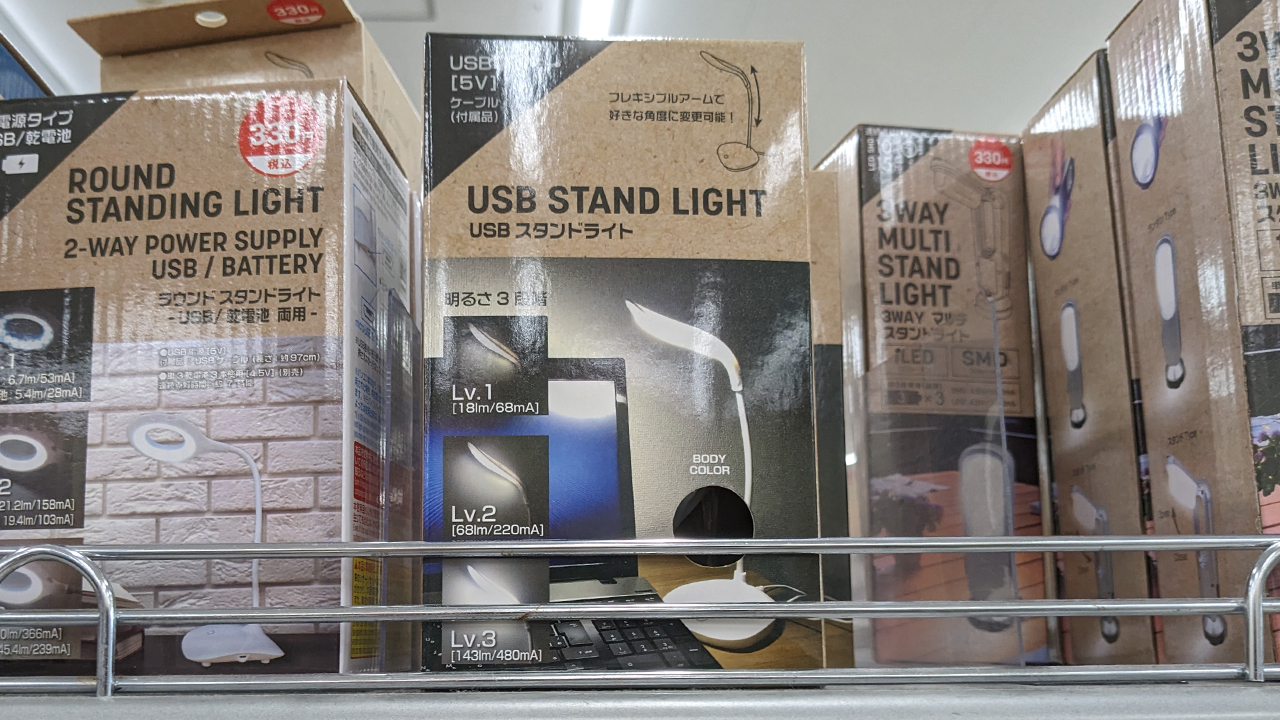

ダイソーの商品棚

USBスタンドライト ー【公式】DAISOネットストア

そこで、電源を「USB」ではなく「乾電池」から給電することで、ケーブルレスにする改造をしてみました。

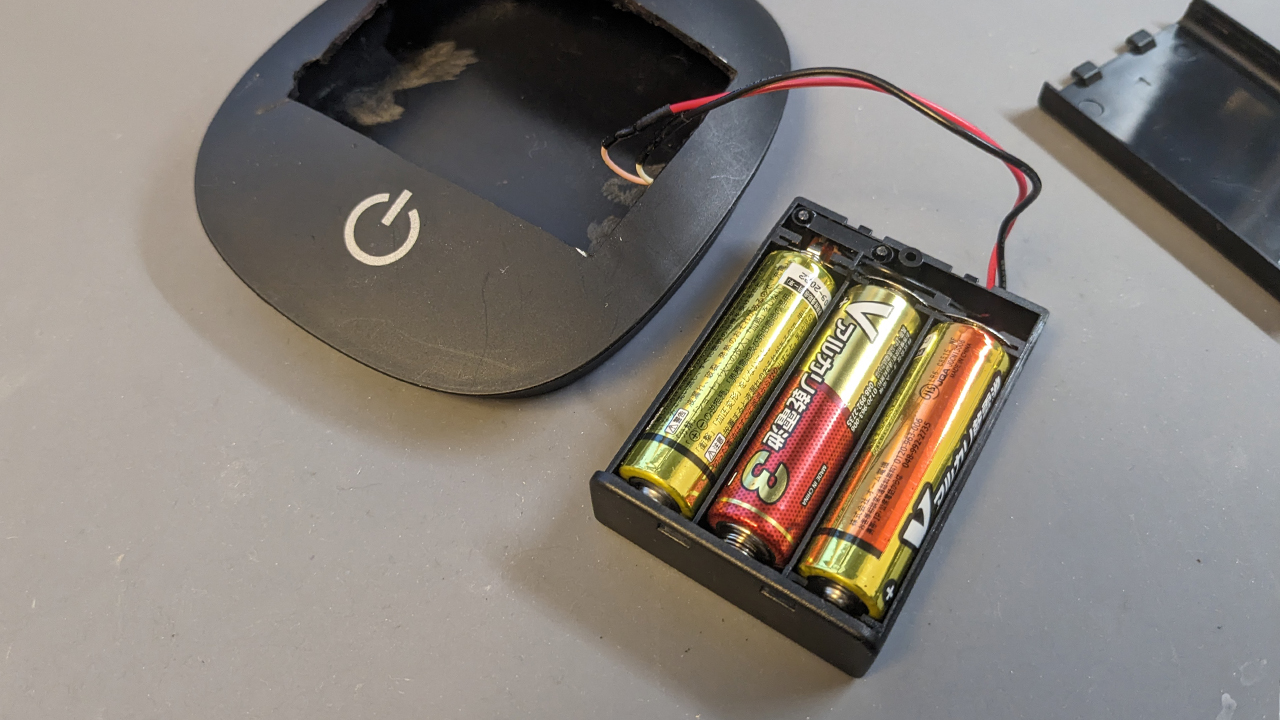

電池とスタンドライトを繋いだ画像

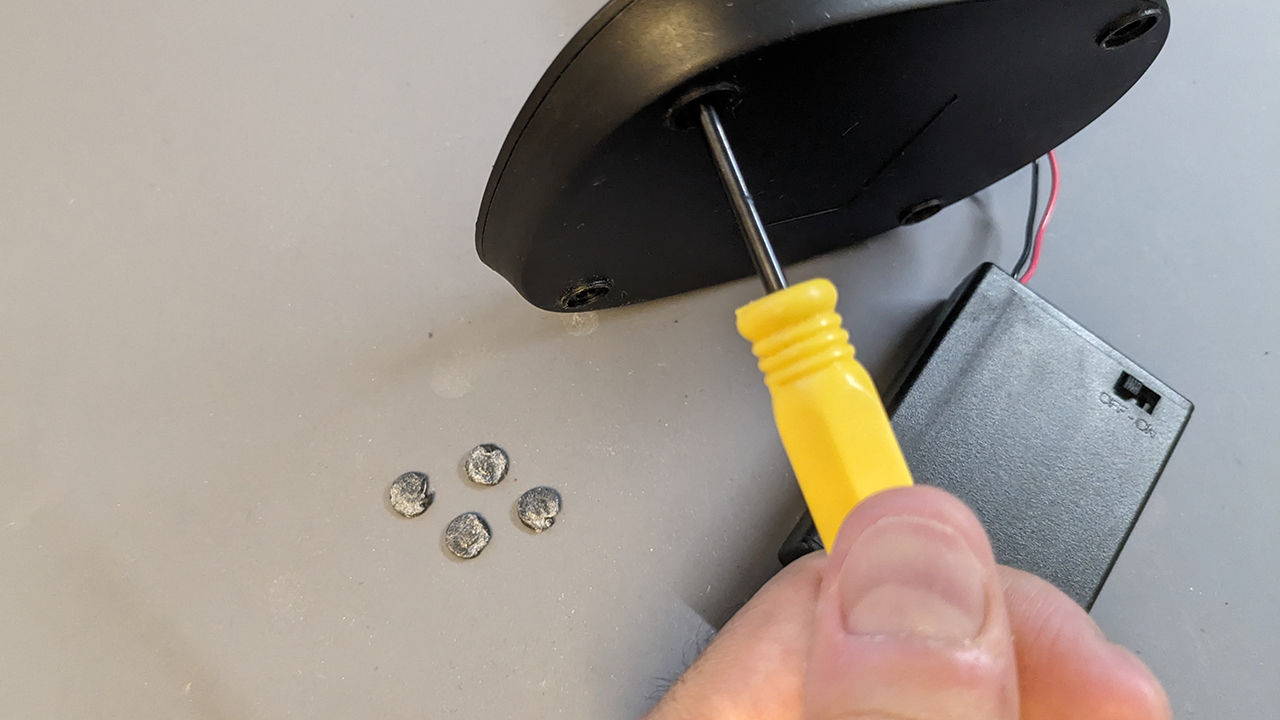

まずは、底面スポンジの下に隠れているビスを取り外して、カバーを外します。

底面スポンジの下に隠れているビスを取り外して、カバーを外す

スタンドライト側(Micro USB Type-B)を残して、付属していたケーブルを短く切断します。

カッターで被覆を剥くと、中から、薄ピンク色(5V)と白色(GND)2本のケーブルが出てきます。

このケーブルを電池ケース(1.5V×3個)のケーブルと接続してるだけです。

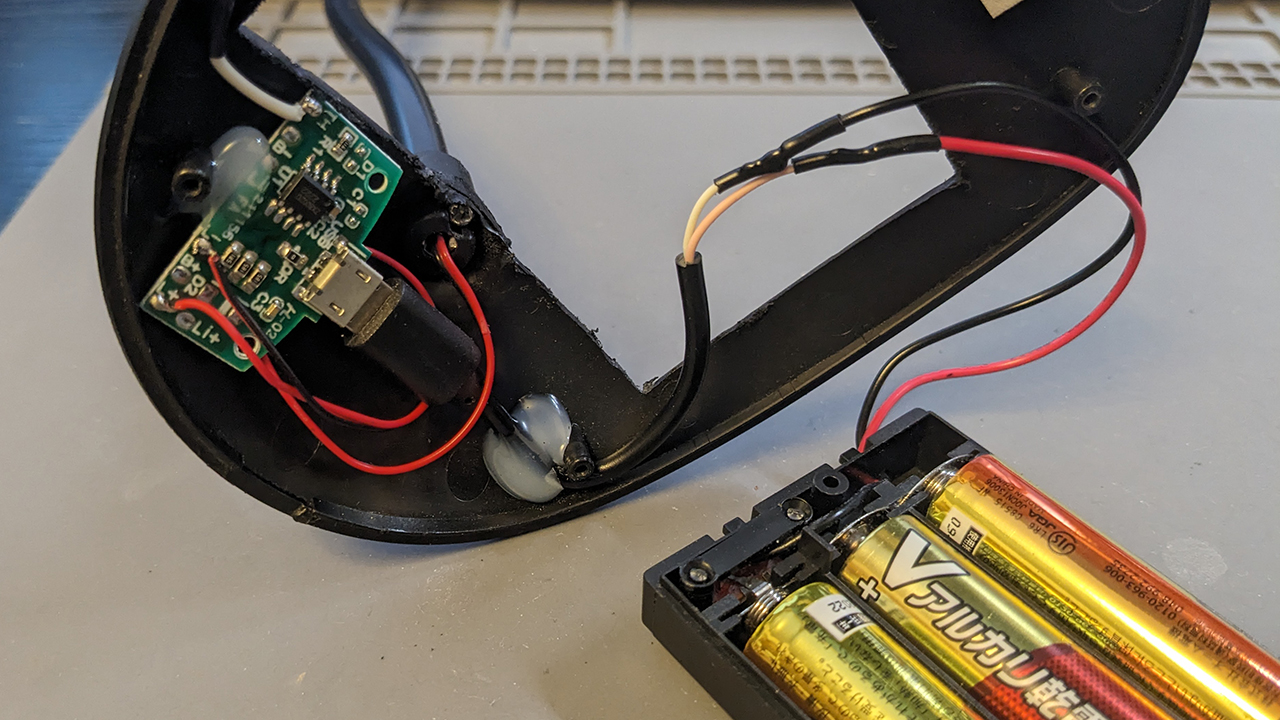

薄ピンク色(5V)と白色(GND)2本のケーブルを電池ケース(1.5V×3個)のケーブルと接続

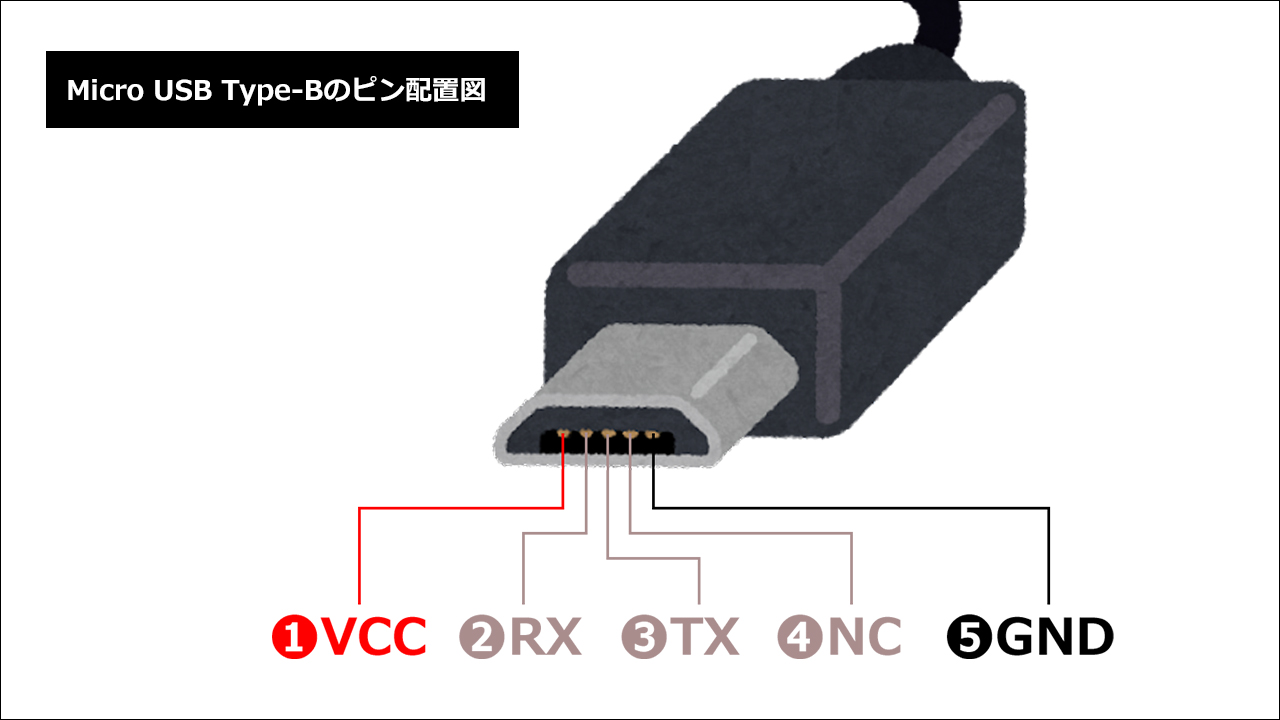

Micro USB Type-Bのピン配置図

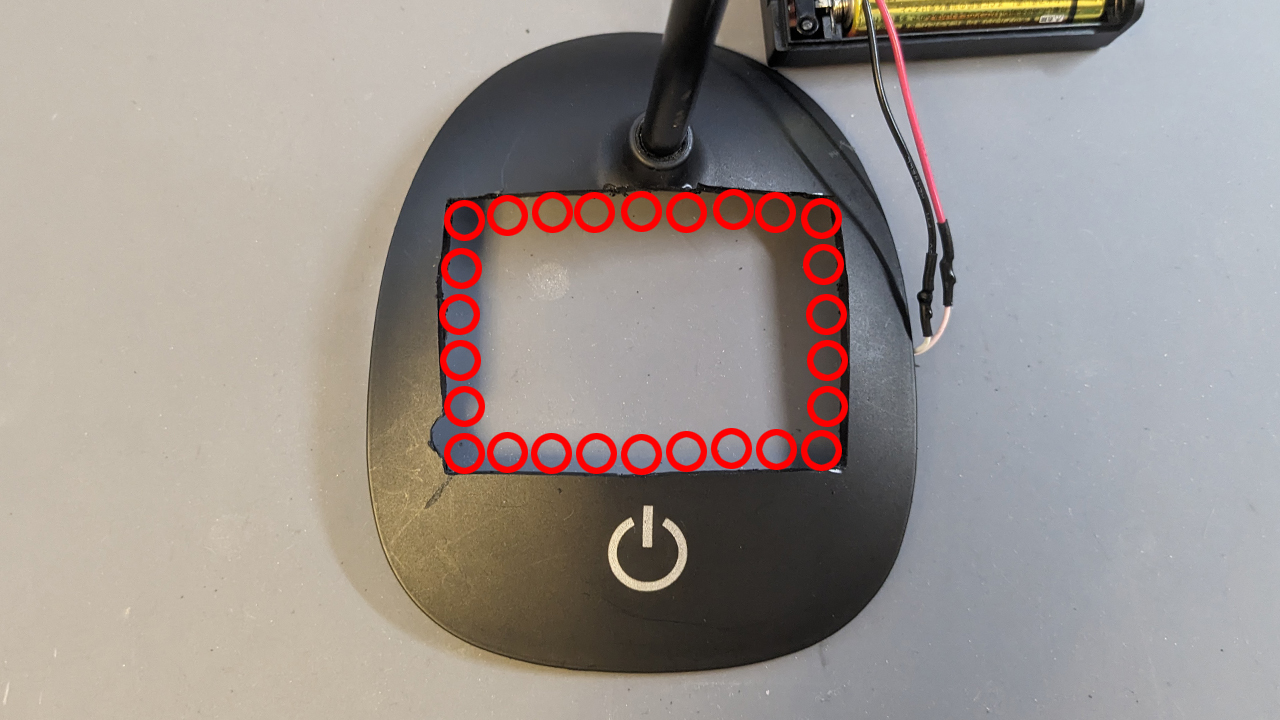

面倒なのは、ケースのくり抜き加工ですね。

ドリルを使って等間隔に穴を開けていき、その間をニッパーでカット。

ドリルを使って穴をほがす

最後にヤスリがけしてキレイにします。

配線類をホットボンドで固定して、作業完了です。

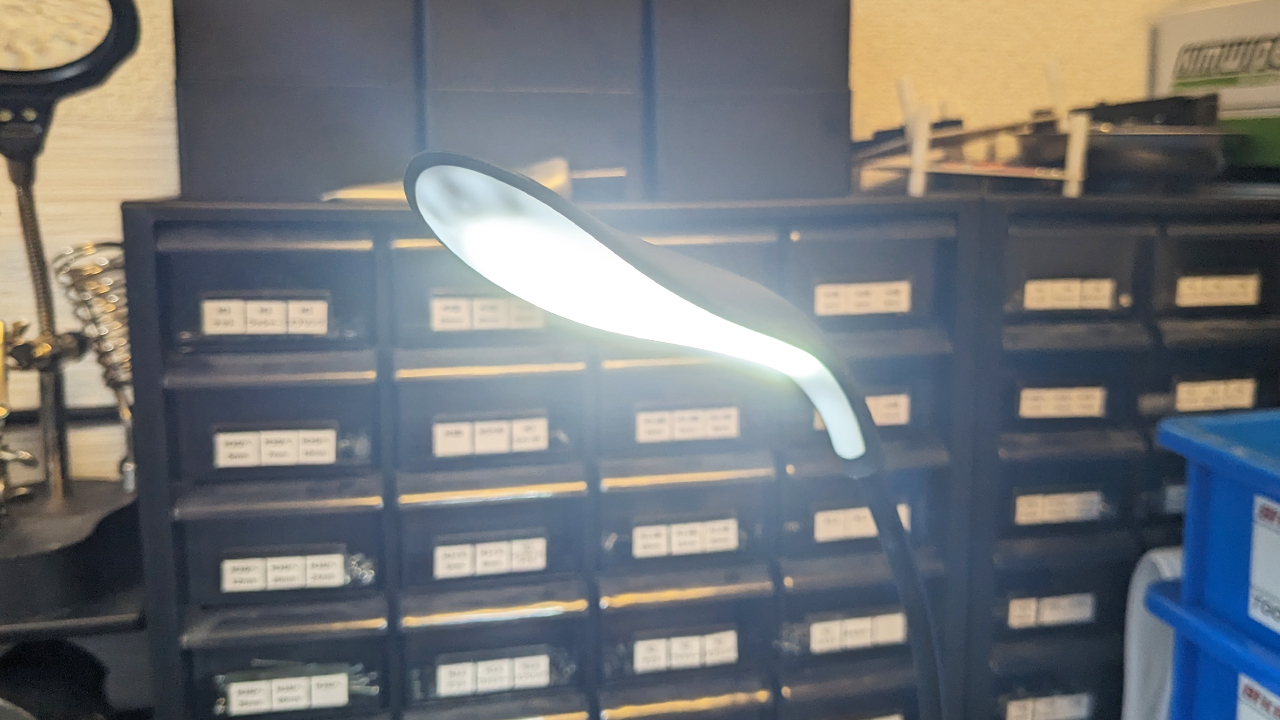

電源ONにしたスタンドライト
