ラズパイZEROのピンヘッダを半田付け(作業時間5分)

ラズパイZERO(Raspberry Pi Zero W)とピンヘッダ―

今回は、ラズパイZERO(Raspberry Pi Zero W)にピンヘッダ―を半田付けします。

ペンヘッダーは自分で用意する必用がありますが、ピンヘッダ―実装済みモデル(Raspberry Pi Zero WH)に比べて、500円くらい安く購入できます。

半田付けも慣れてくれば難しくありませんよ。

ピンヘッダの半田付け手順

1.ピンヘッダ―の向きを確認して差し込む

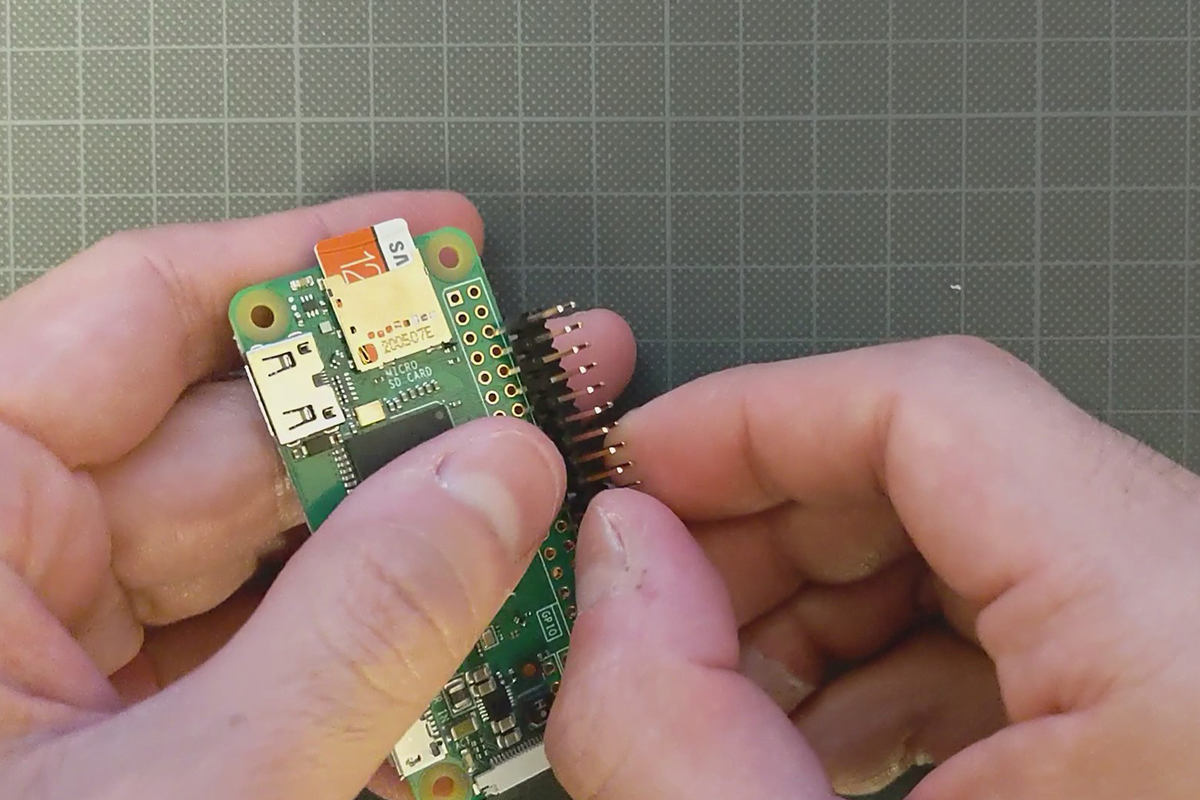

ピンヘッダ―の向きを確認

2.基板を裏返し、一番端の一ヵ所だけ半田を盛って仮止めします。

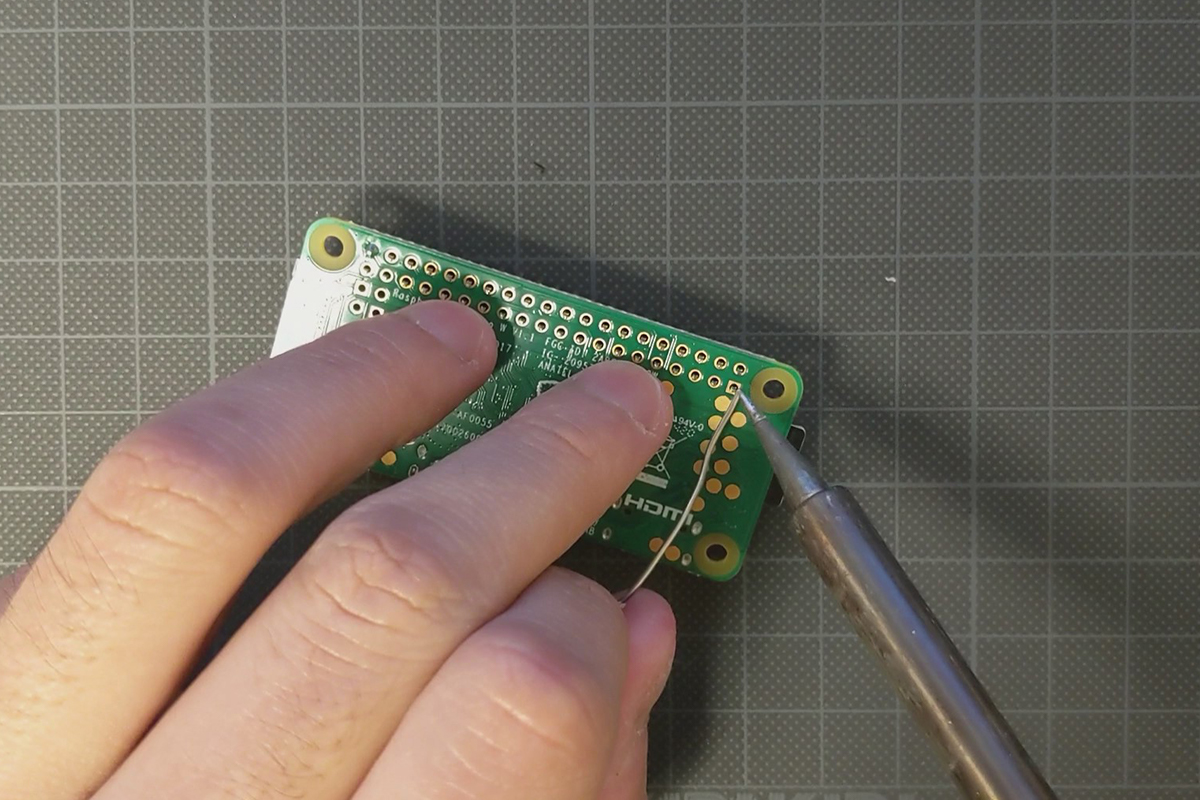

基板を裏返し、一番端の一ヵ所だけ半田を盛る

3.対角線上のもう一ヵ所にも半田を盛ります。

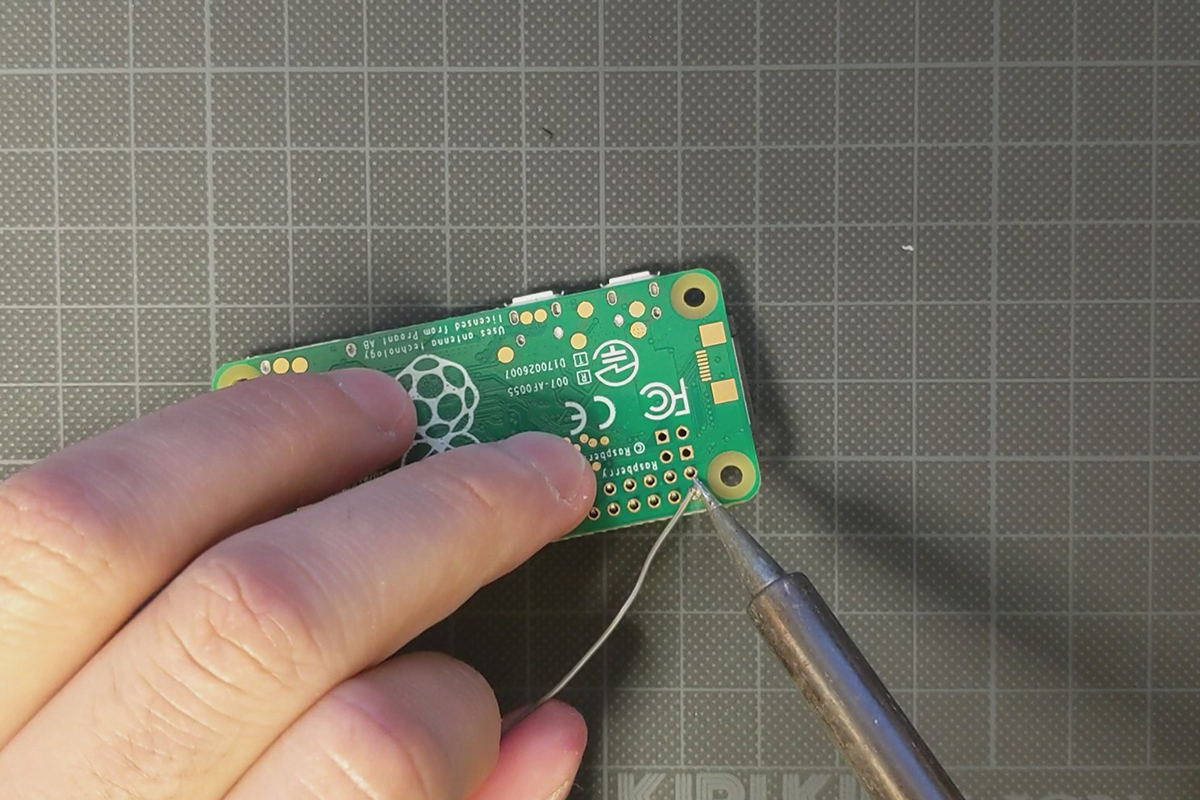

ピンを固定するために、対角線上のもう一ヵ所にも半田を盛る

4.ピンを抑えながら、さきほど仮止めした半田を温めます(ピンに熱が伝わって指をやけどするのでティッシュなどを間に挟んでください)

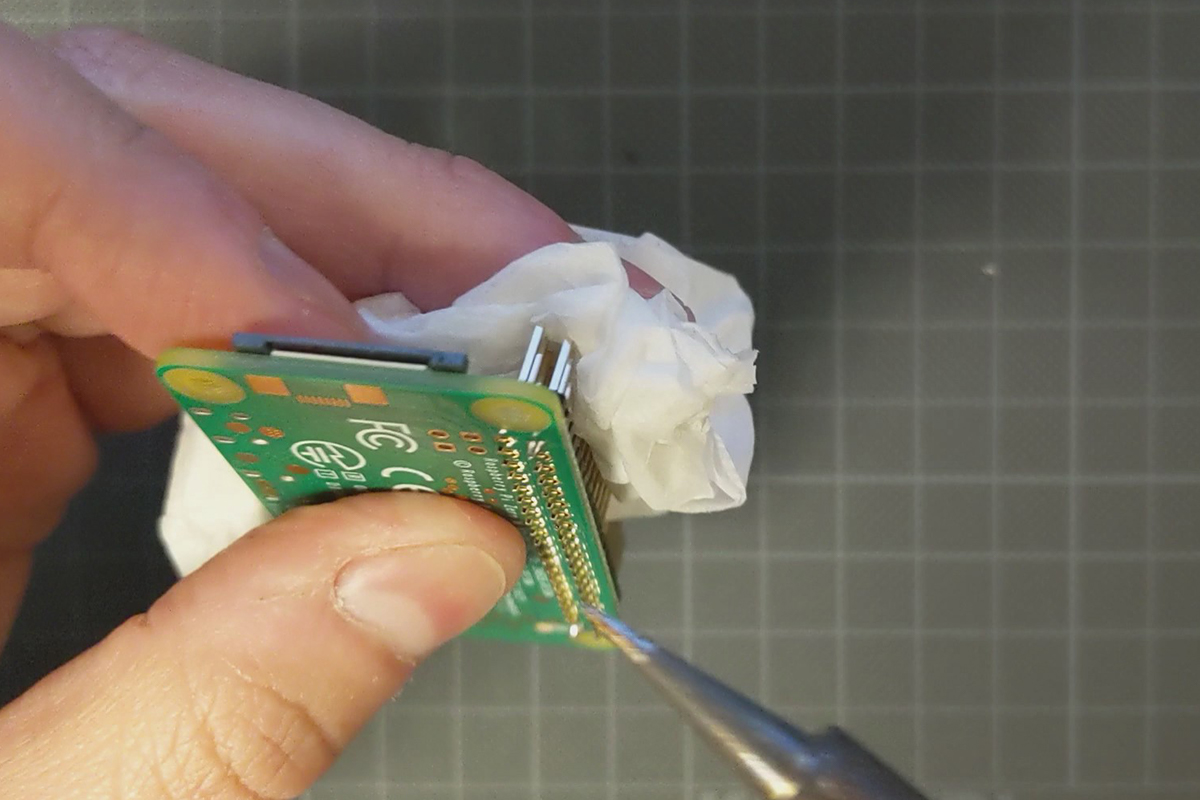

ピンを抑えながら、さきほど仮止めした半田を温める

5.「基板と隙間が空いていないか?」「真っすぐ立っているか?」確認しながら、微調整を行います。

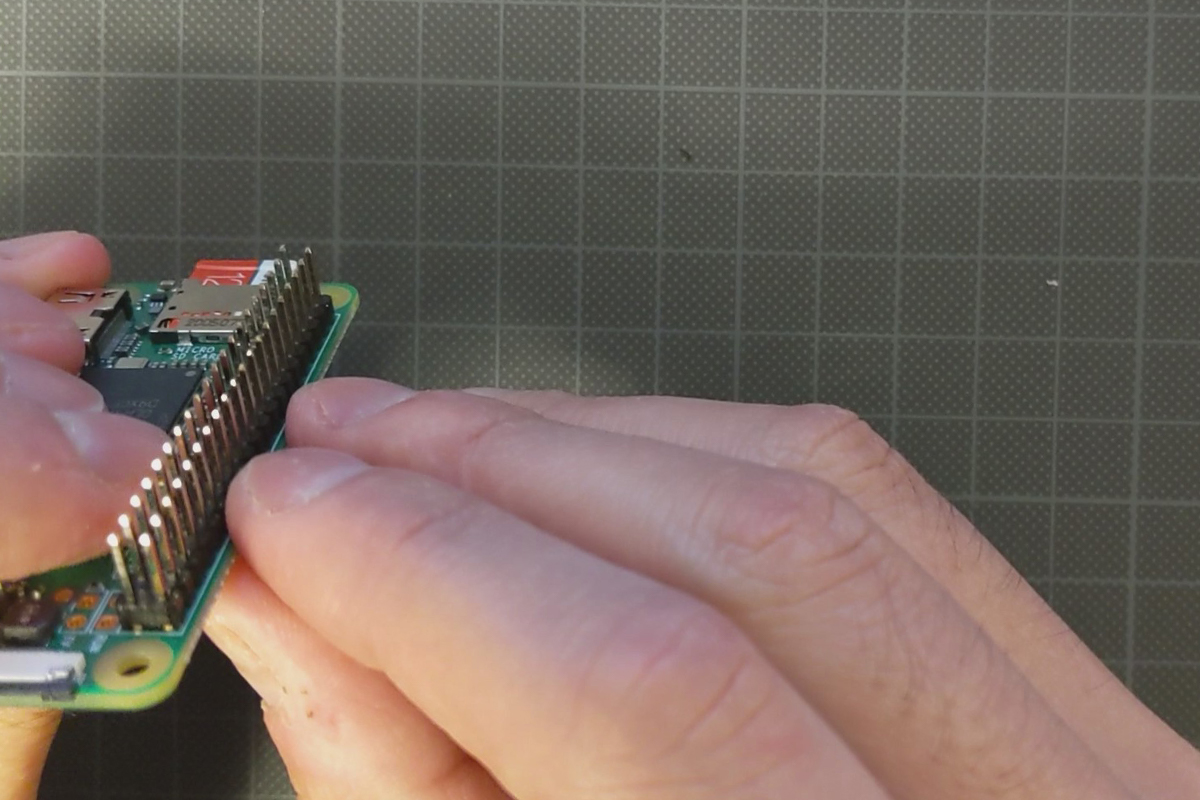

「基板と隙間が空いていないか?」「真っすぐ立っているか?」確認しながら、微調整を行う

6.すべてのピンに半田を盛っていきます。はんだごての先で、ピンと基板をしっかり温めながら流し込むのがコツです。

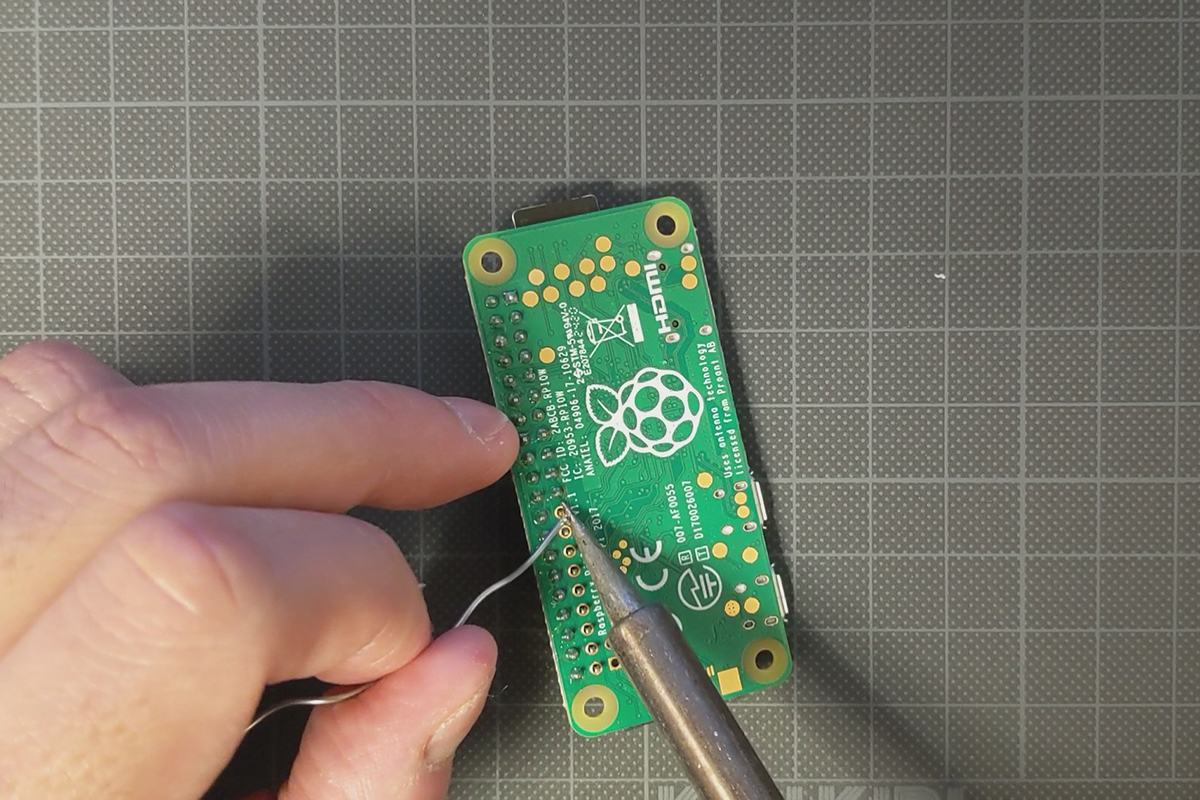

すべてのピンに半田を盛っていく

7.半田の盛りが足りない部分が無いか?確認します。

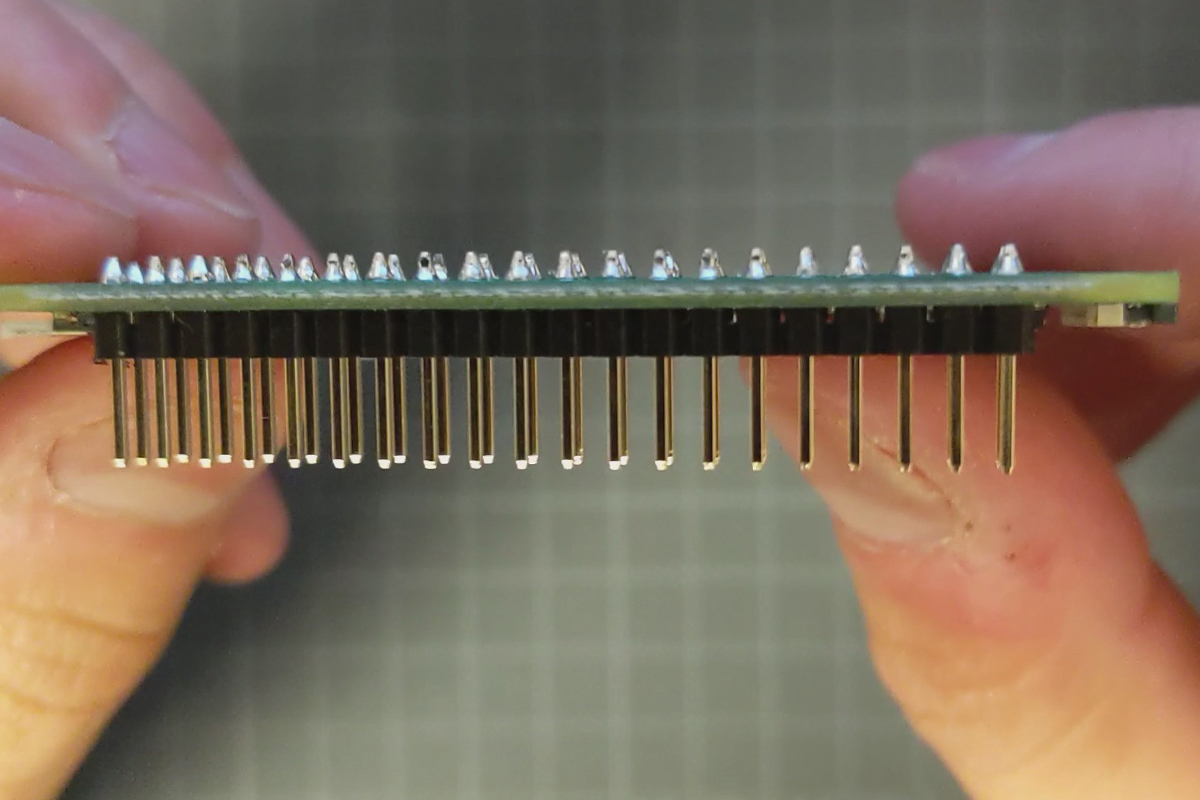

半田の盛り量が足りているか?を確認

8.完成です。

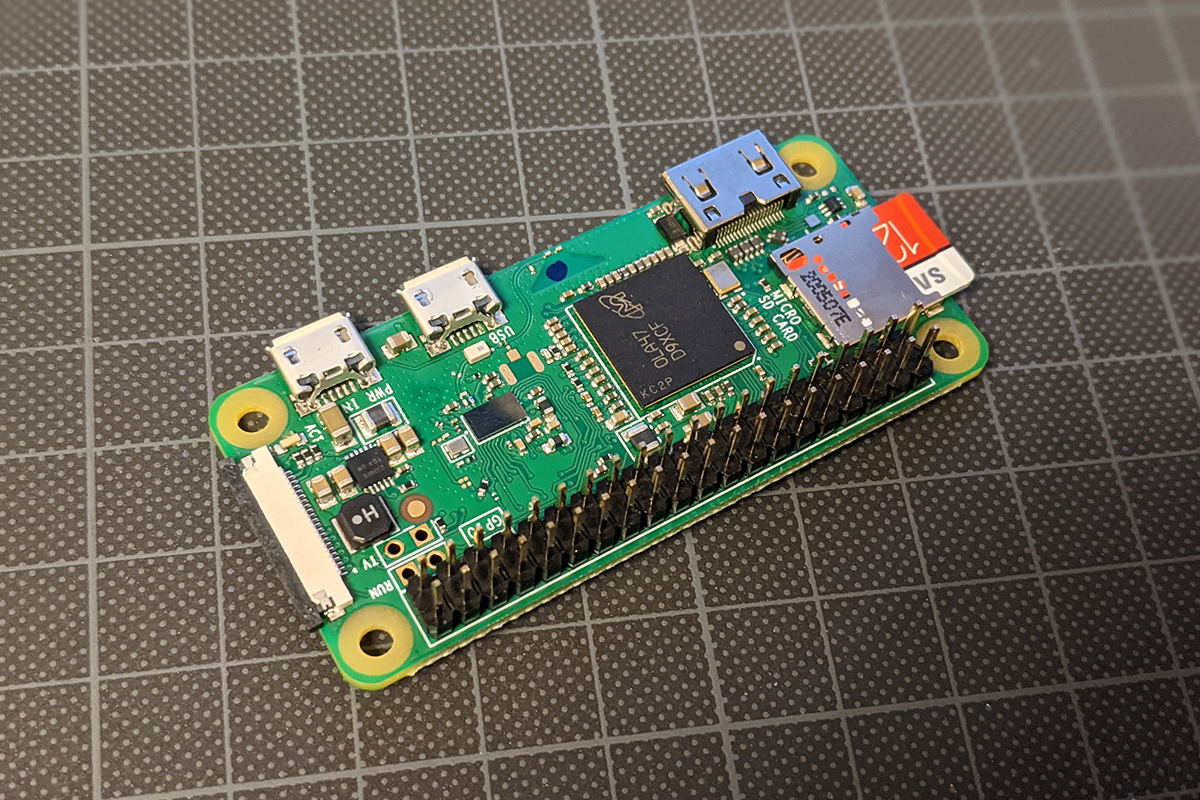

ピンヘッダの取り付け完了
