【電流計の配線方法】秋月・アリエクの違いに注意!

秋月電子とアリエクで購入した電流計

秋月電子にて1,000円で販売されいる定番の電流計。

しかし、これとソックリな電流計がアリエクでもっと安い値段で売ってたので、ためしに購入してみました。

ところが、うまく動かない。

電源を繋いでも何も表示されません。

悩みこと一時間。

原因が分かりました。

配線を間違えてました・・・

【秋月電子】電流計の配線図

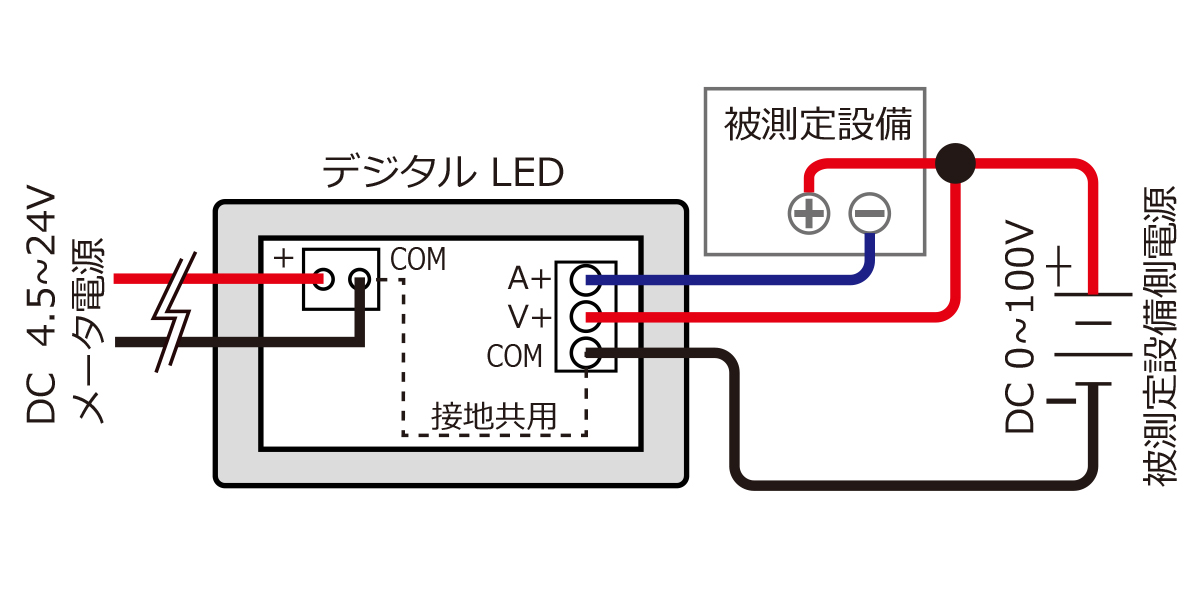

こちらが秋月電子で買った電流計(DE-2645-05RR)の配線図↓

秋月電子で買った電流計の配線図

ちょっと分かりにくいので、簡略化してみました↓

簡略化した電流計の配線図

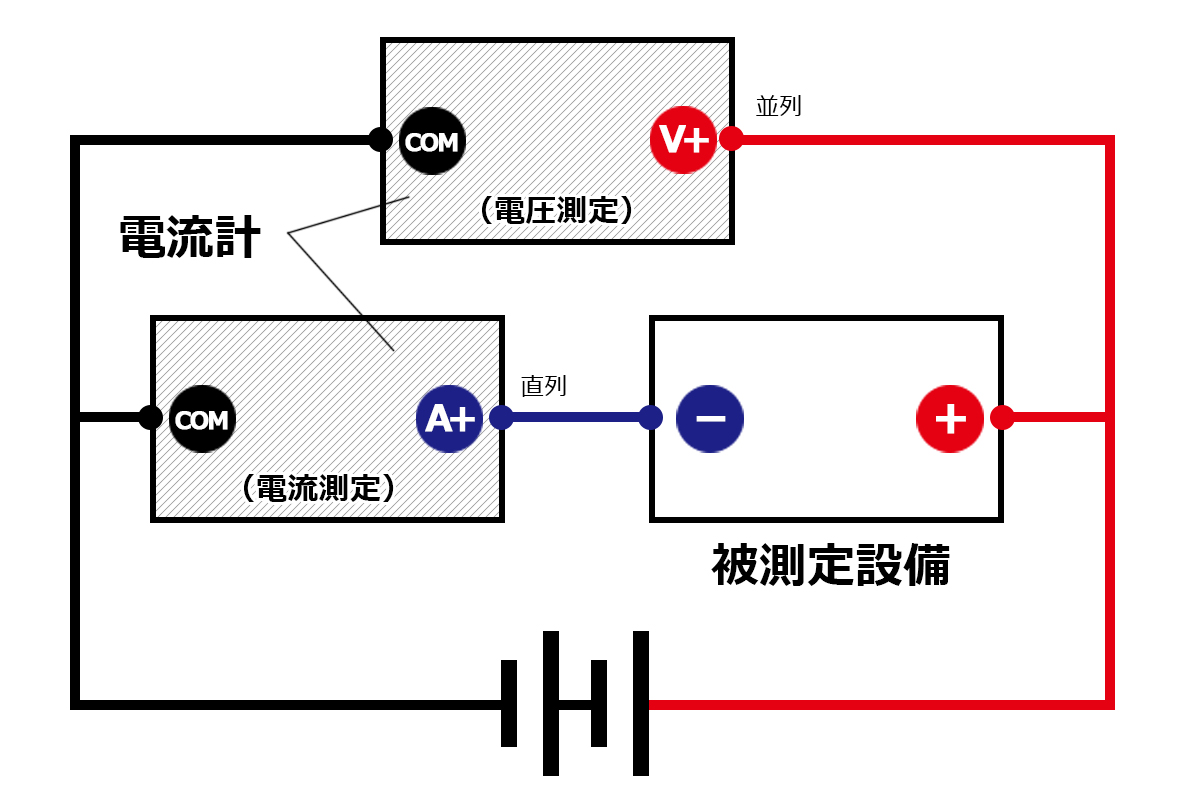

配線的に(?)となった人は、こちらを見て頂ければ分かると思います↓

電流計の構成を解説したイラスト

【アリエク】電流計の配線図

こちらがアリエクで買った電流計の配線図↓

アリエクで買った電流計の配線図

ぱっと見同じに見えるのですが、電流計本体の電源を取る為の配線が違っています。

秋月電子は2Pinコネクタから電源を取るのに対し、アリエクは3Pinコネクタから電源を取ります。

まぎらわしーーー!
